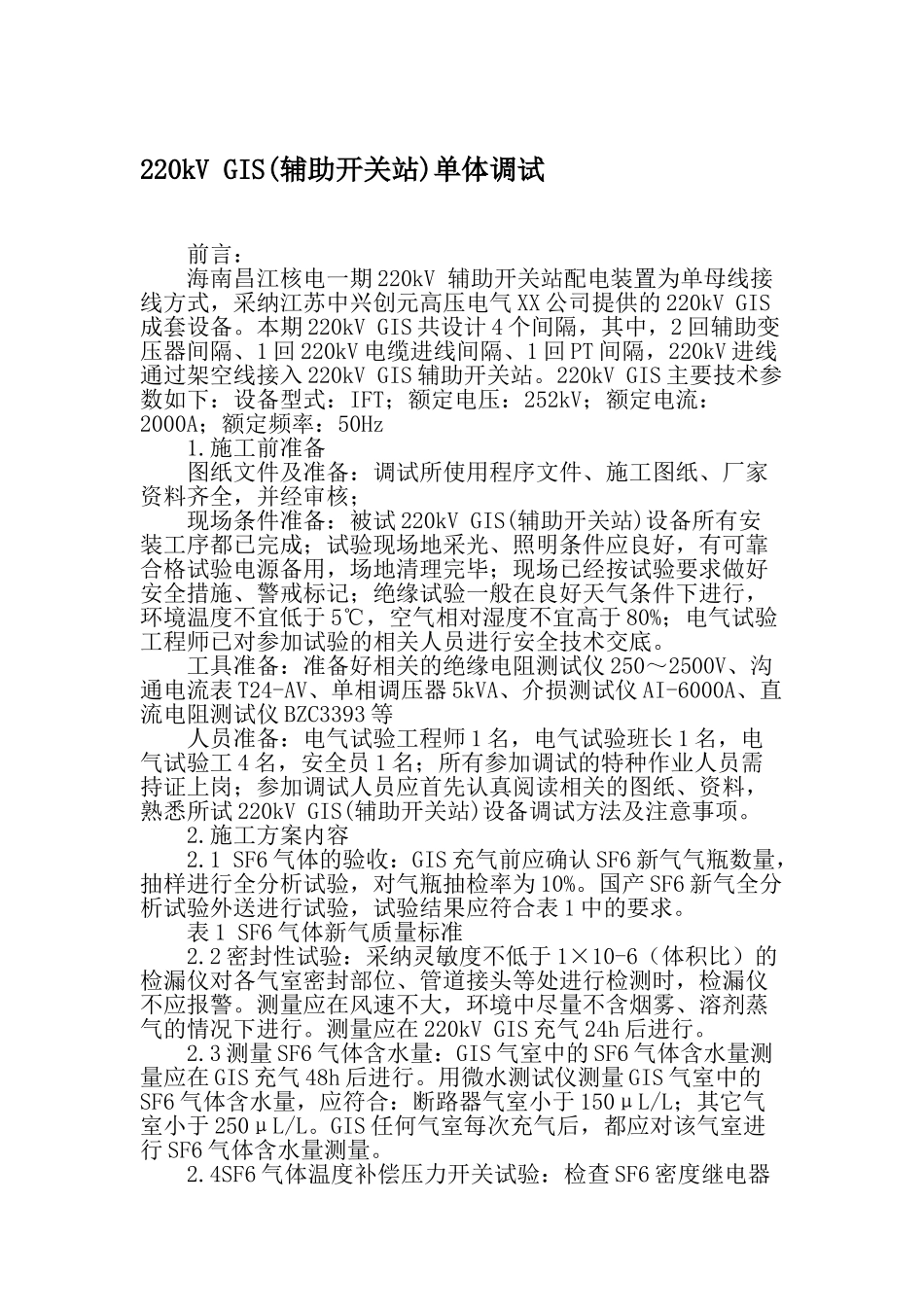

220kV GIS(辅助开关站)单体调试 前言： 海南昌江核电一期 220kV 辅助开关站配电装置为单母线接线方式，采纳江苏中兴创元高压电气 XX 公司提供的 220kV GIS成套设备。本期 220kV GIS 共设计 4 个间隔，其中，2 回辅助变压器间隔、1 回 220kV 电缆进线间隔、1 回 PT 间隔，220kV 进线通过架空线接入 220kV GIS 辅助开关站。220kV GIS 主要技术参数如下：设备型式：IFT；额定电压：252kV；额定电流：2000A；额定频率：50Hz 1.施工前准备 图纸文件及准备：调试所使用程序文件、施工图纸、厂家资料齐全，并经审核； 现场条件准备：被试 220kV GIS(辅助开关站)设备所有安装工序都已完成；试验现场地采光、照明条件应良好，有可靠合格试验电源备用，场地清理完毕；现场已经按试验要求做好安全措施、警戒标记；绝缘试验一般在良好天气条件下进行，环境温度不宜低于 5℃，空气相对湿度不宜高于 80%；电气试验工程师已对参加试验的相关人员进行安全技术交底。 工具准备：准备好相关的绝缘电阻测试仪 250～2500V、沟通电流表 T24-AV、单相调压器 5kVA、介损测试仪 AI-6000A、直流电阻测试仪 BZC3393 等 人员准备：电气试验工程师 1 名，电气试验班长 1 名，电气试验工 4 名，安全员 1 名；所有参加调试的特种作业人员需持证上岗；参加调试人员应首先认真阅读相关的图纸、资料，熟悉所试 220kV GIS(辅助开关站)设备调试方法及注意事项。 2.施工方案内容 2.1 SF6 气体的验收：GIS 充气前应确认 SF6 新气气瓶数量，抽样进行全分析试验，对气瓶抽检率为 10%。国产 SF6 新气全分析试验外送进行试验，试验结果应符合表 1 中的要求。 表 1 SF6 气体新气质量标准 2.2 密封性试验：采纳灵敏度不低于 1×10-6（体积比）的检漏仪对各气室密封部位、管道接头等处进行检测时，检漏仪不应报警。测量应在风速不大，环境中尽量不含烟雾、溶剂蒸气的情况下进行。测量应在 220kV GIS 充气 24h 后进行。 2.3 测量 SF6 气体含水量：GIS 气室中的 SF6 气体含水量测量应在 GIS 充气 48h 后进行。用微水测试仪测量 GIS 气室中的SF6 气体含水量，应符合：断路器气室小于 150μL/L；其它气室小于 250μL/L。GIS 任何气室每次充气后，都应对该气室进行 SF6 气体含水量测量。 2.4SF6 气体温度补偿压力开关试验：检查 SF6 密度继电器中温度补偿压力开关的动作值应符合表 2 的规定。...
