定位放线测量技术交底

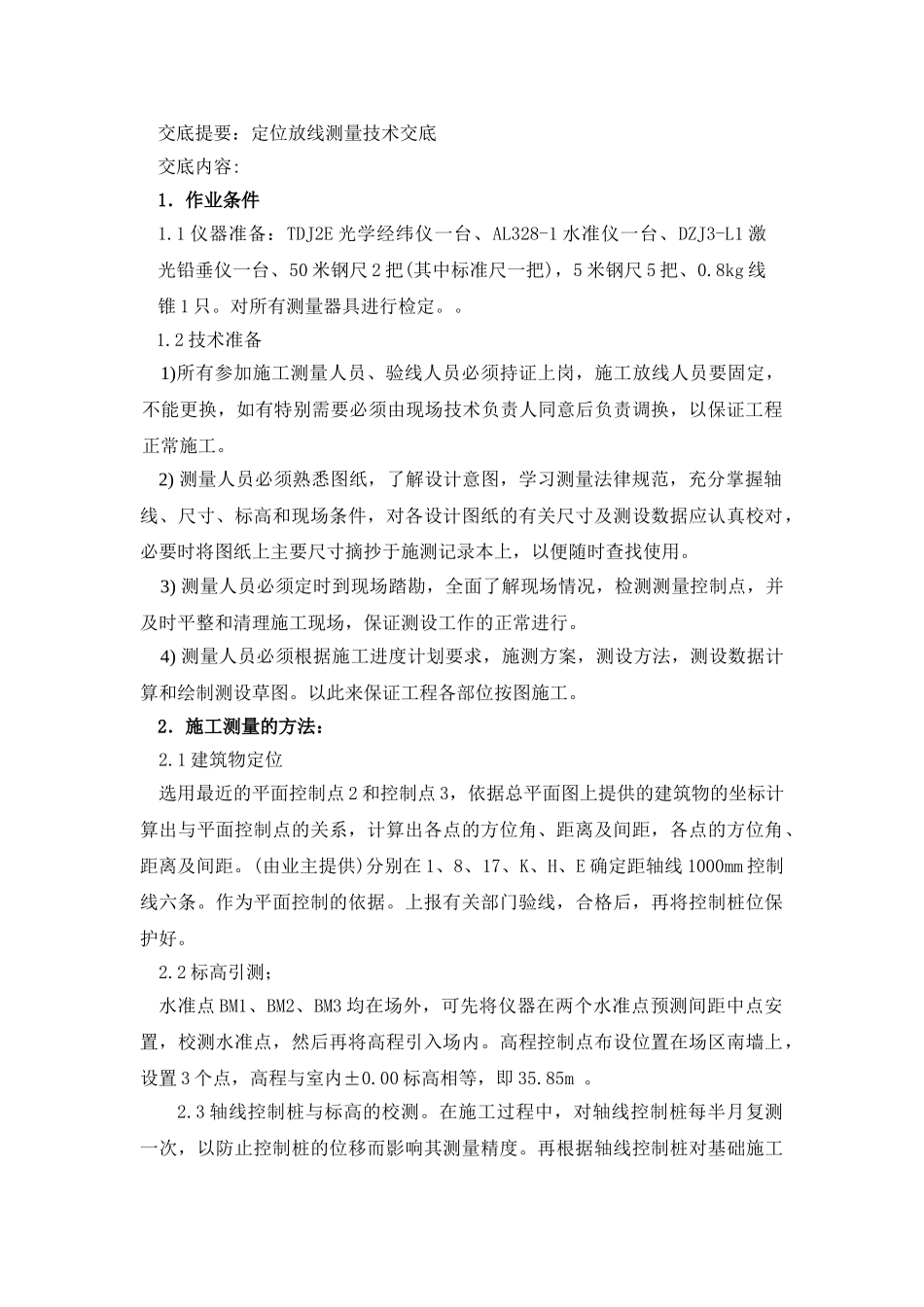

交底提要：定位放线测量技术交底交底内容: 1．作业条件1.1 仪器准备：TDJ2E 光学经纬仪一台、AL328-1 水准仪一台、DZJ3-L1 激光铅垂仪一台、50 米钢尺 2 把(其中标准尺一把)，5 米钢尺 5 把、0.8kg 线锥 1 只。对所有测量器具进行检定。。1.2 技术准备1)所有参加施工测量人员、验线人员必须持证上岗，施工放线人员要固定，不能更换，如有特别需要必须由现场技术负责人同意后负责调换，以保证工程正常施工。2) 测量人员必须熟悉图纸，了解设计意图，学习测量法律规范，充分掌握轴线、尺寸、标高和现场条件，对各设计图纸的有关尺寸及测设数据应认真校对，必要时将图纸上主要尺寸摘抄于施测记录本上，以便随时查找使用。 3) 测量人员必须定时到现场踏勘，全面了解现场情况，检测测量控制点，并及时平整和清理施工现场，保证测设工作的正常进行。4) 测量人员必须根据施工进度计划要求，施测方案，测设方法，测设数据计算和绘制测设草图。以此来保证工程各部位按图施工。2．施工测量的方法：2.1 建筑物定位选用最近的平面控制点 2 和控制点 3，依据总平面图上提供的建筑物的坐标计算出与平面控制点的关系，计算出各点的方位角、距离及间距，各点的方位角、距离及间距。(由业主提供)分别在 1、8、17、K、H、E 确定距轴线 1000mm 控制线六条。作为平面控制的依据。上报有关部门验线，合格后，再将控制桩位保护好。 2.2 标高引测；水准点 BM1、BM2、BM3 均在场外，可先将仪器在两个水准点预测间距中点安置，校测水准点，然后再将高程引入场内。高程控制点布设位置在场区南墙上，设置 3 个点，高程与室内±0.00 标高相等，即 35.85m 。2.3 轴线控制桩与标高的校测。在施工过程中，对轴线控制桩每半月复测一次，以防止控制桩的位移而影响其测量精度。再根据轴线控制桩对基础施工的控制网进行校测，符合要求后方可进行测量放线工作。标高校核：依据场区BM1、BM2、BM3 三个水准高程点及在场区内布设的高程控制点，按场外水准施测精度，对建筑物进行标高校核，以保证整个场区整体标高施测精度。首层标高误差应控制在±3mm 以内。2.4±0.00 以下轴线控制；2.4.1 土方开挖，根据轴线控制网，计算出土方开挖外边尺寸，撒白灰线作为挖土平面尺寸的依据。2.4.2 垫层砼浇筑后，根据同样方法，在垫层上弹出十字控制墨线，并进行校测后，计算出基础大方脚的外皮线，弹上墨线，作为砖砌胎模的依据。2.4.3 基础底板浇筑后，根...
