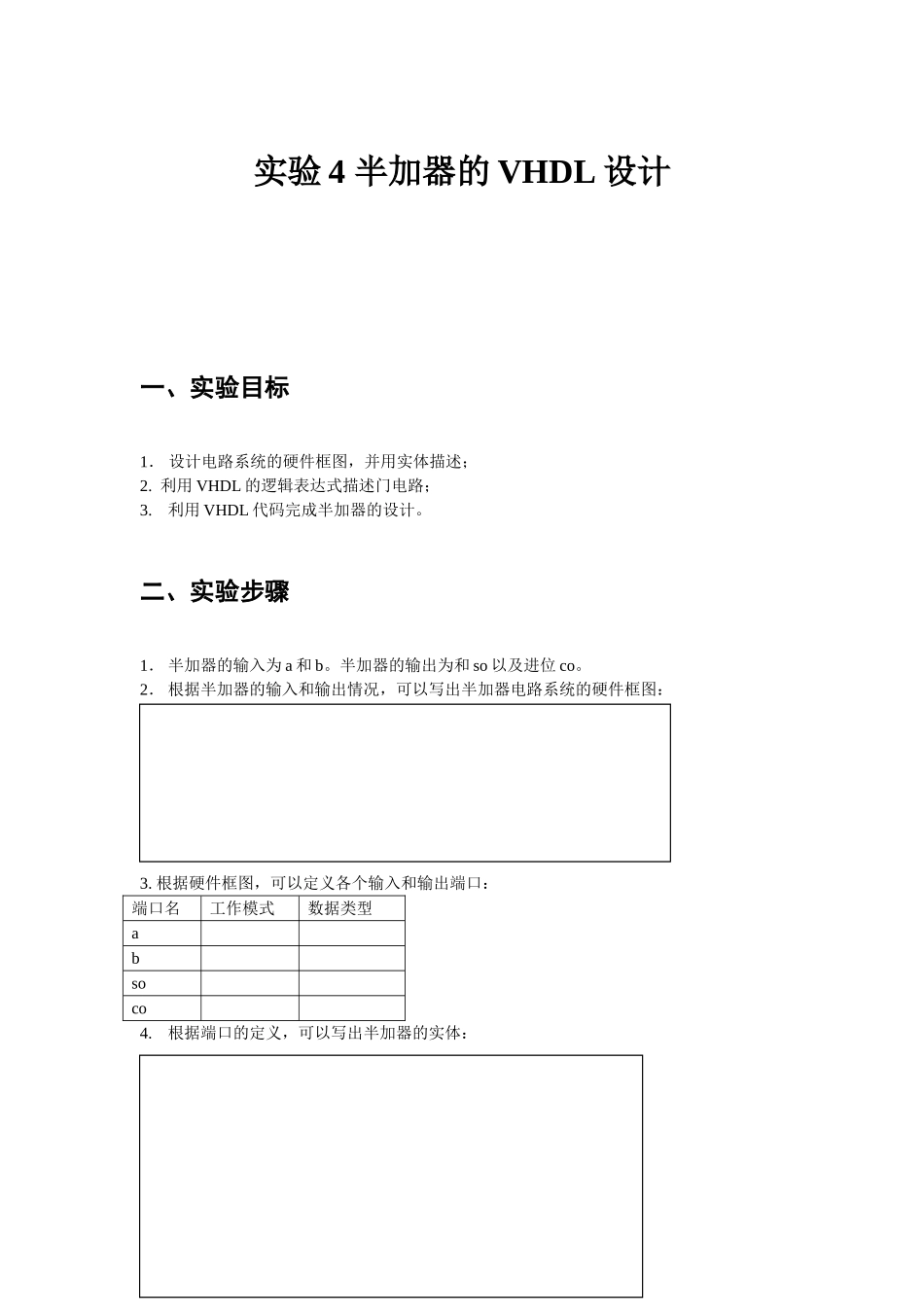

实验4半加器的VHDL设计

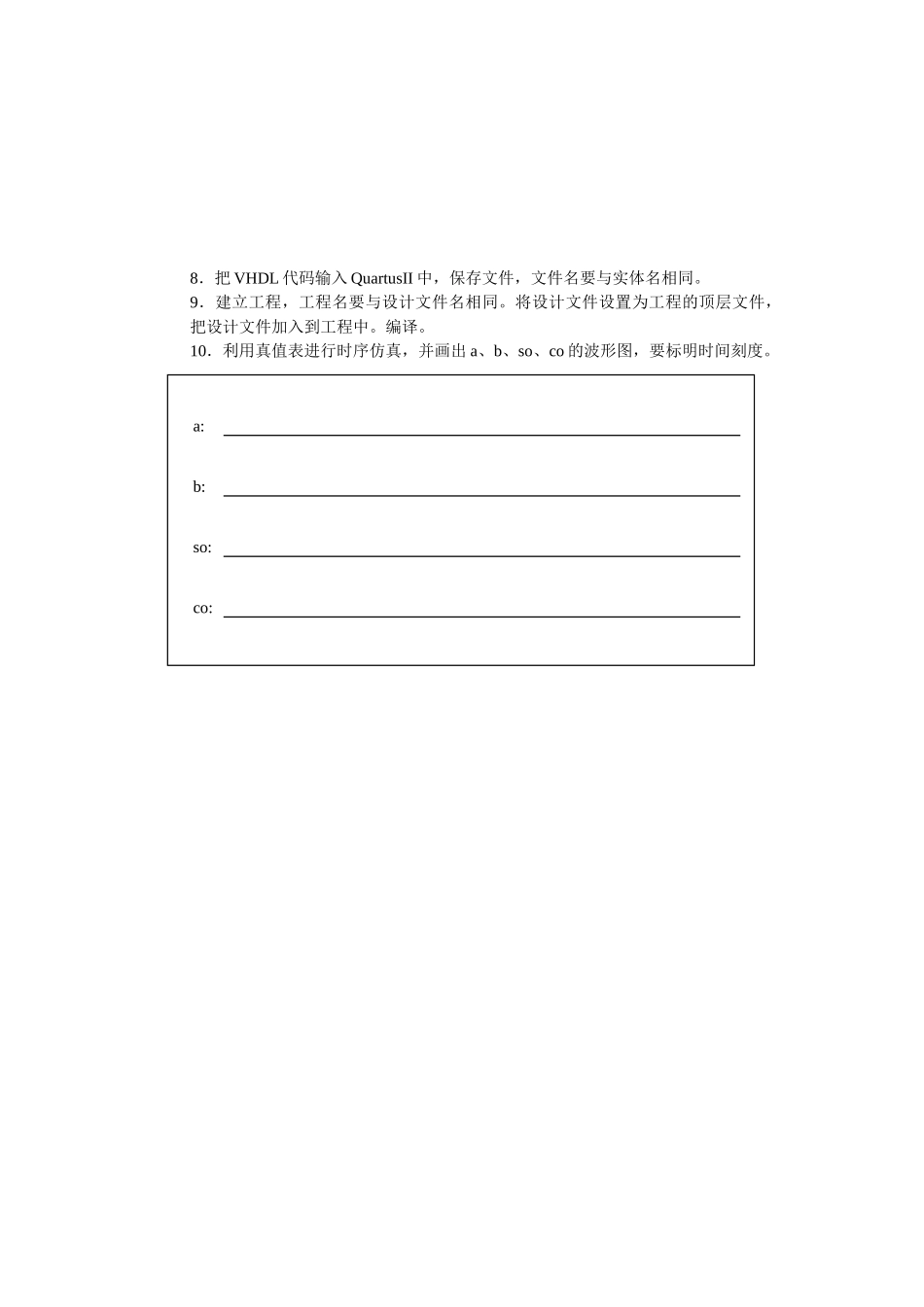

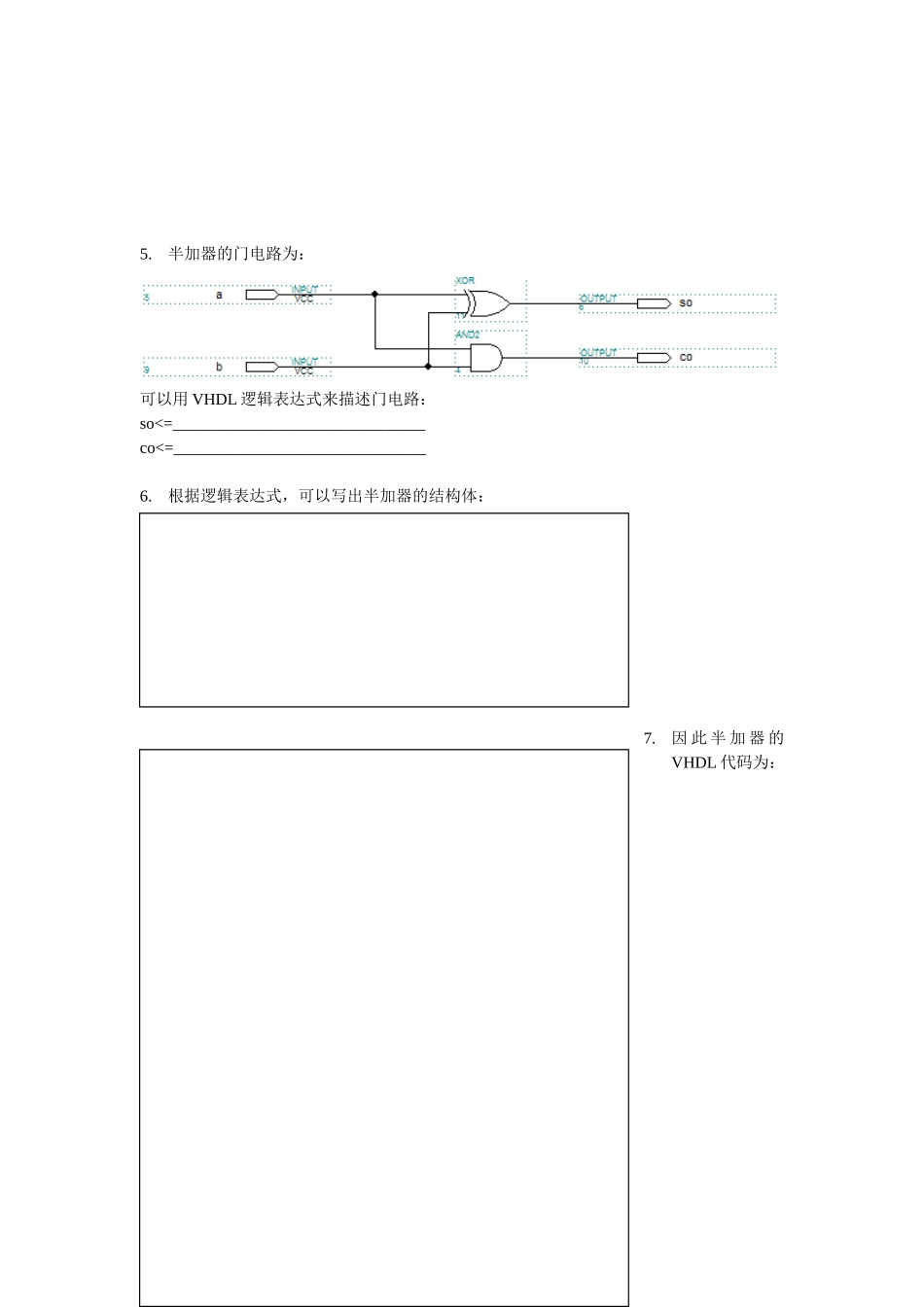

实验 4 半加器的 VHDL 设计一、实验目标1． 设计电路系统的硬件框图，并用实体描述；2. 利用 VHDL 的逻辑表达式描述门电路；3.利用 VHDL 代码完成半加器的设计。二、实验步骤1． 半加器的输入为 a 和 b。半加器的输出为和 so 以及进位 co。2． 根据半加器的输入和输出情况，可以写出半加器电路系统的硬件框图：3. 根据硬件框图，可以定义各个输入和输出端口：端口名工作模式数据类型absoco4.根据端口的定义，可以写出半加器的实体：5.半加器的门电路为：可以用 VHDL 逻辑表达式来描述门电路：so<=_______________________________co<=_______________________________6.根据逻辑表达式，可以写出半加器的结构体：7.因 此 半 加 器 的VHDL 代码为：8．把 VHDL 代码输入 QuartusII 中，保存文件，文件名要与实体名相同。9．建立工程，工程名要与设计文件名相同。将设计文件设置为工程的顶层文件，把设计文件加入到工程中。编译。10．利用真值表进行时序仿真，并画出 a、b、so、co 的波形图，要标明时间刻度。a:b:so:co:
