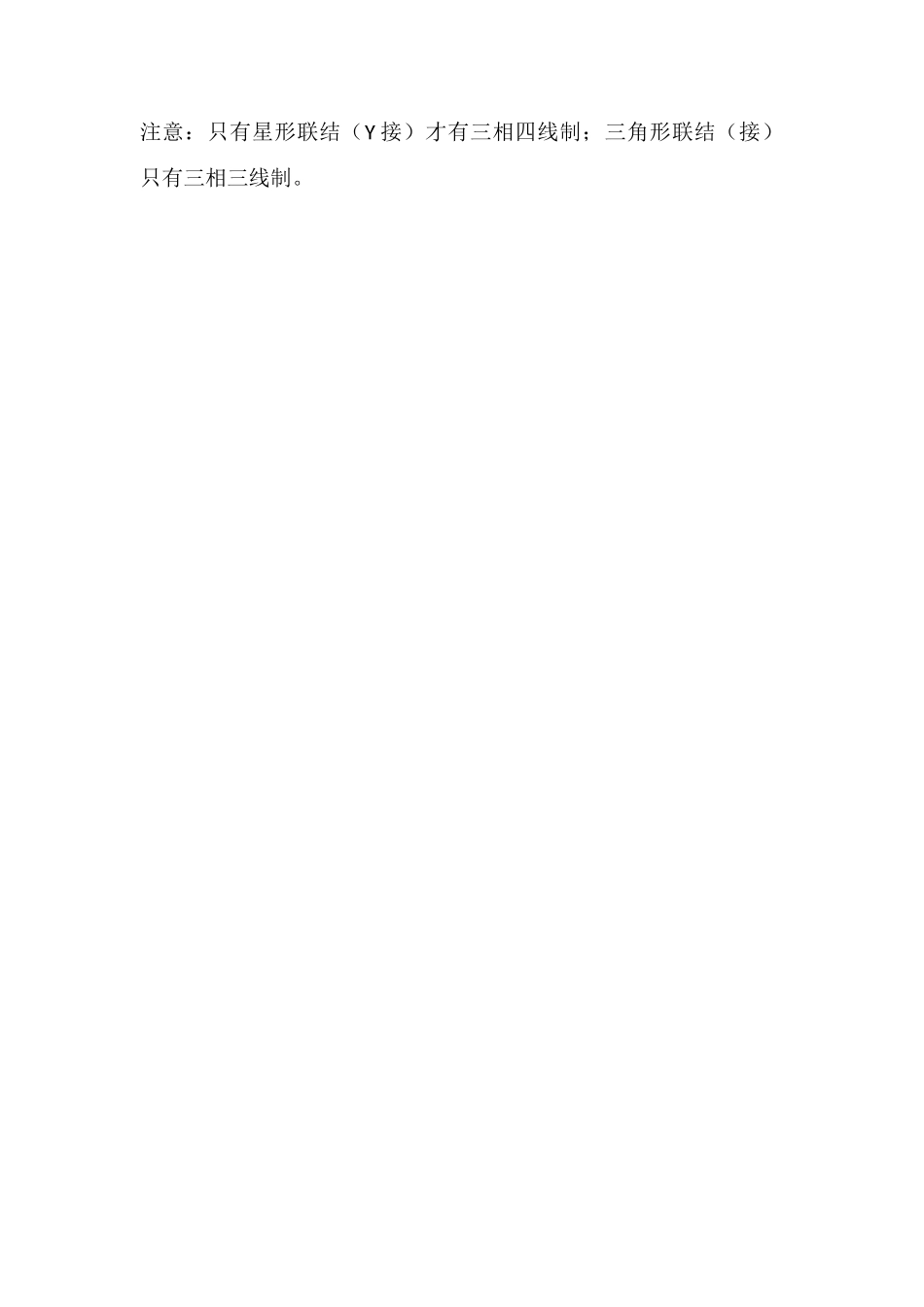

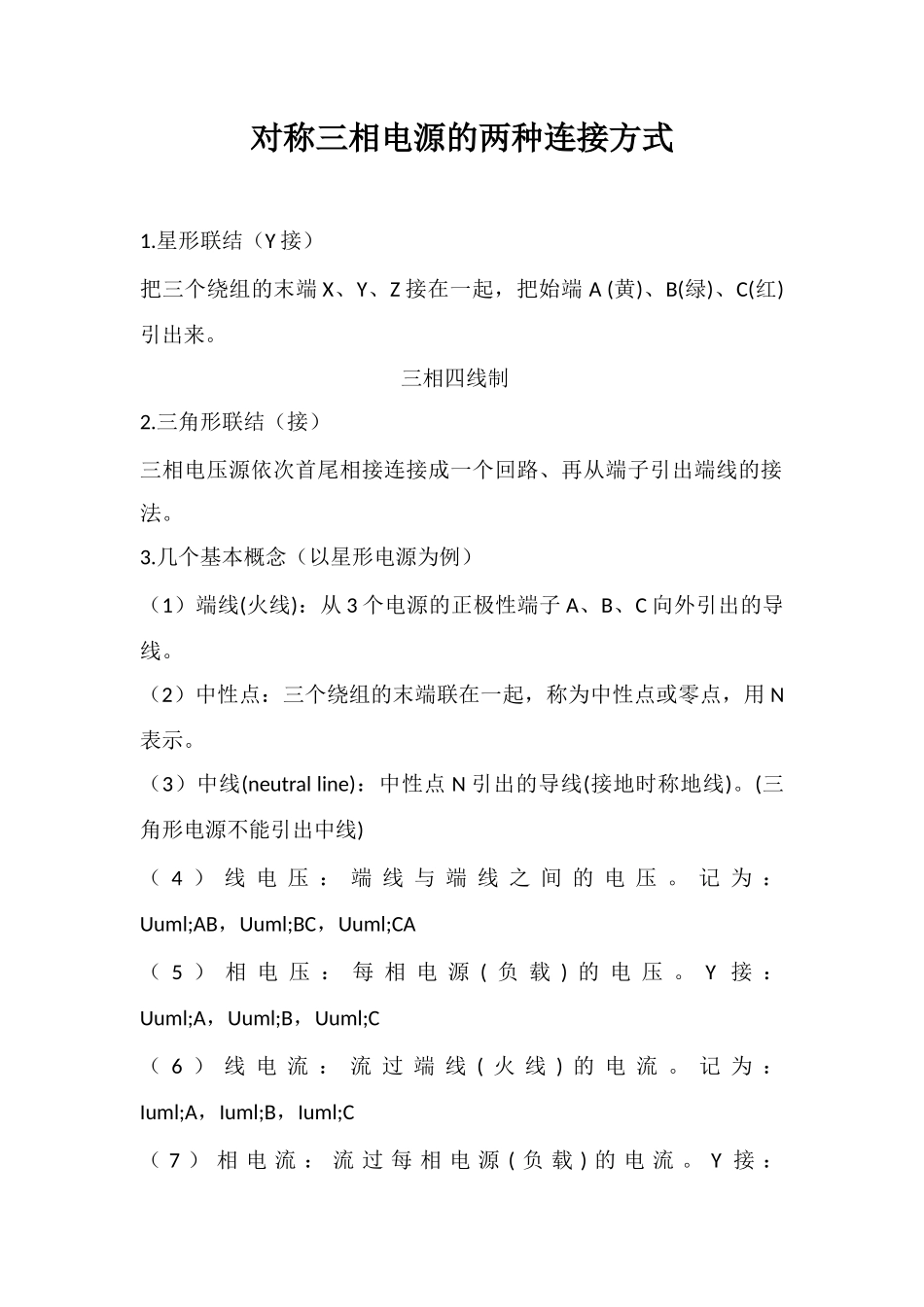

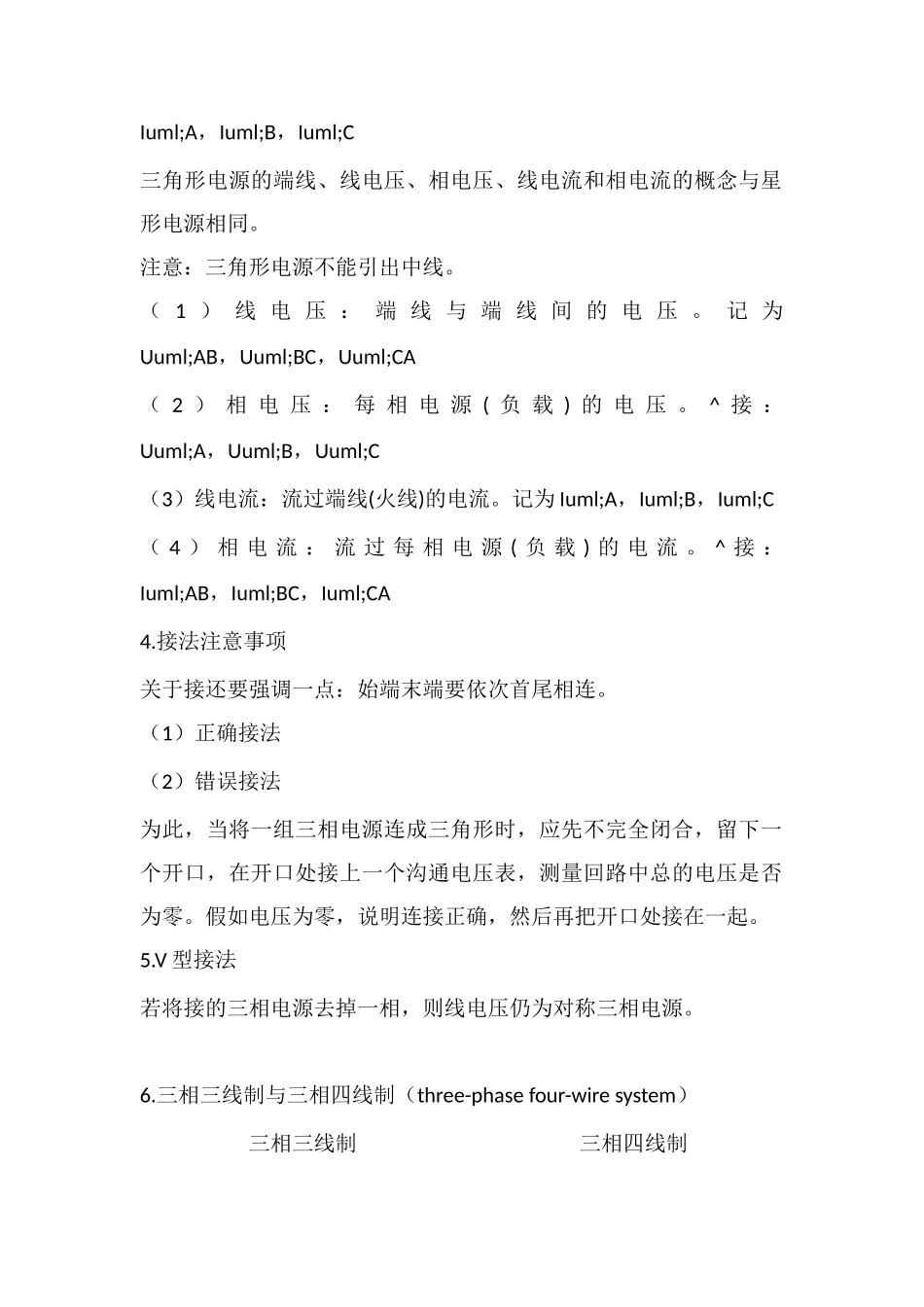

对称三相电源的两种连接方式1.星形联结（Y 接）把三个绕组的末端 X、Y、Z 接在一起，把始端 A (黄)、B(绿)、C(红)引出来。 三相四线制2.三角形联结（接）三相电压源依次首尾相接连接成一个回路、再从端子引出端线的接法。3.几个基本概念（以星形电源为例）（1）端线(火线)：从 3 个电源的正极性端子 A、B、C 向外引出的导线。（2）中性点：三个绕组的末端联在一起，称为中性点或零点，用 N表示。（3）中线(neutral line)：中性点 N 引出的导线(接地时称地线)。(三角形电源不能引出中线)（ 4 ） 线 电 压 ： 端 线 与 端 线 之 间 的 电 压 。 记 为 ：Uuml;AB，Uuml;BC，Uuml;CA（ 5 ） 相 电 压 ： 每 相 电 源 ( 负 载 ) 的 电 压 。 Y 接 ：Uuml;A，Uuml;B，Uuml;C（ 6 ） 线 电 流 ： 流 过 端 线 ( 火 线 ) 的 电 流 。 记 为 ：Iuml;A，Iuml;B，Iuml;C（ 7 ） 相 电 流 ： 流 过 每 相 电 源 ( 负 载 ) 的 电 流 。 Y 接 ：Iuml;A，Iuml;B，Iuml;C三角形电源的端线、线电压、相电压、线电流和相电流的概念与星形电源相同。注意：三角形电源不能引出中线。（ 1 ） 线 电 压 ： 端 线 与 端 线 间 的 电 压 。 记 为Uuml;AB，Uuml;BC，Uuml;CA（ 2 ） 相 电 压 ： 每 相 电 源 ( 负 载 ) 的 电 压 。 ^ 接 ：Uuml;A，Uuml;B，Uuml;C（3）线电流：流过端线(火线)的电流。记为 Iuml;A，Iuml;B，Iuml;C（ 4 ） 相 电 流 ： 流 过 每 相 电 源 ( 负 载 ) 的 电 流 。 ^ 接 ：Iuml;AB，Iuml;BC，Iuml;CA4.接法注意事项关于接还要强调一点：始端末端要依次首尾相连。（1）正确接法（2）错误接法为此，当将一组三相电源连成三角形时，应先不完全闭合，留下一个开口，在开口处接上一个沟通电压表，测量回路中总的电压是否为零。假如电压为零，说明连接正确，然后再把开口处接在一起。5.V 型接法若将接的三相电源去掉一相，则线电压仍为对称三相电源。 6.三相三线制与三相四线制（three-phase four-wire system） 三相三线制 三相四线制注意：只有星形联结（Y 接）才有三相四线制；三角形联结（接）只有三相三线制。
