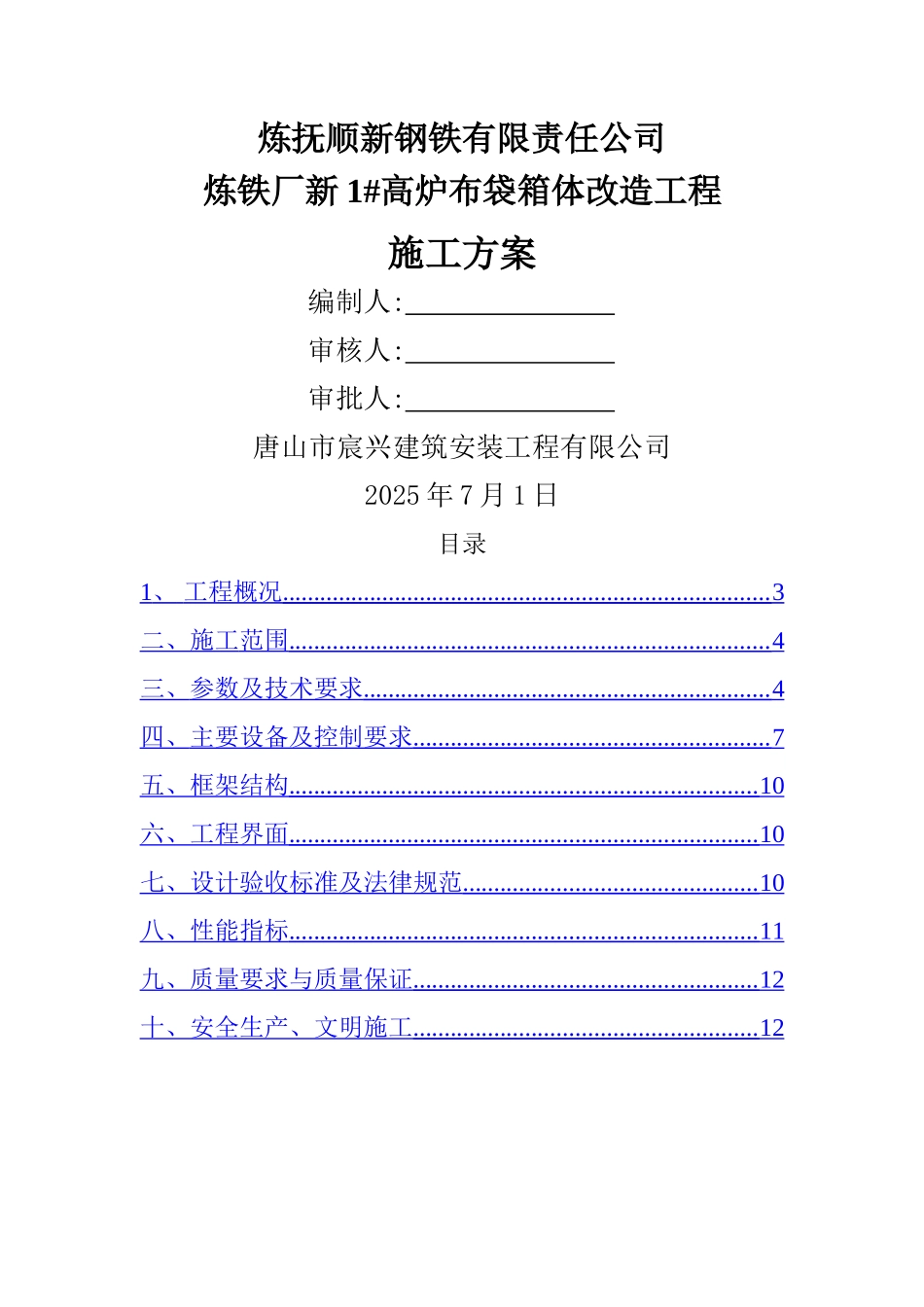

炼抚顺新钢铁有限责任公司炼铁厂新 1#高炉布袋箱体改造工程施工方案编制人: 审核人: 审批人: 唐山市宸兴建筑安装工程有限公司2025 年 7 月 1 日目录1 、 工程概况 .............................................................................. 3 二、施工 范围 ............................................................................. 4 三、 参数及技术要求 ................................................................. 4 四、 主要设备及控制要求 ......................................................... 7 五、框架结构 ........................................................................... 10 六、工程界面 ........................................................................... 10 七、设计验收标准及法律规范 ............................................... 10 八、性能指标 ........................................................................... 11 九、质量要求与质量保证 ....................................................... 12 十、安全生产、文明施工 ....................................................... 12 1、工程概况炼铁厂新 1#高炉布袋箱体及改造工程 。它包括布袋除尘箱体设 计 压 力 :0 、 30MPa, 设 计 温 度 :350℃, 直 径 Ф4000( 内 径 ), 高度:18900mm,上部采纳椭圆形封头,下部采纳锥形漏斗,用 Q345R 材料根据压力容器制作,100%探伤。蒸汽盘管采纳 Ф32×3 得无缝钢管(20 号钢,间距 300mm),箱体滤袋规格:Φ130mm×6000mm。除尘器本体 12mm 厚 Q345R 优质钢板、除尘器封头钢板厚度为 14mm,花板钢板厚度为 10mm。每个箱体设有上下两个 DN600 检修人孔(箱体侧法兰设置密封填料槽)。以及脉冲喷吹氮气包 设计压力不低于 0、6MPa,分气箱容积不小于 550L,箱体 14 支喷吹导管采纳下出气形式,要求带压力表及排污阀。以及脉冲喷吹氮气包白钢球阀、彩板、保温材料等。满足功能设计、结构、性能、安装与试验、报检等方面得技术要求。二、施工范围2、1 范围划分拆除安装,气力输灰管道,施工前停箱体,保证煤气零泄露,具备安全施工条件。拆除出入口补偿器、并封堵盲板。对接完毕后负责恢复入口补偿器、并拆除临时封堵得盲板。2、2 设计说明由于该系统箱体需要按压力容器进行...
