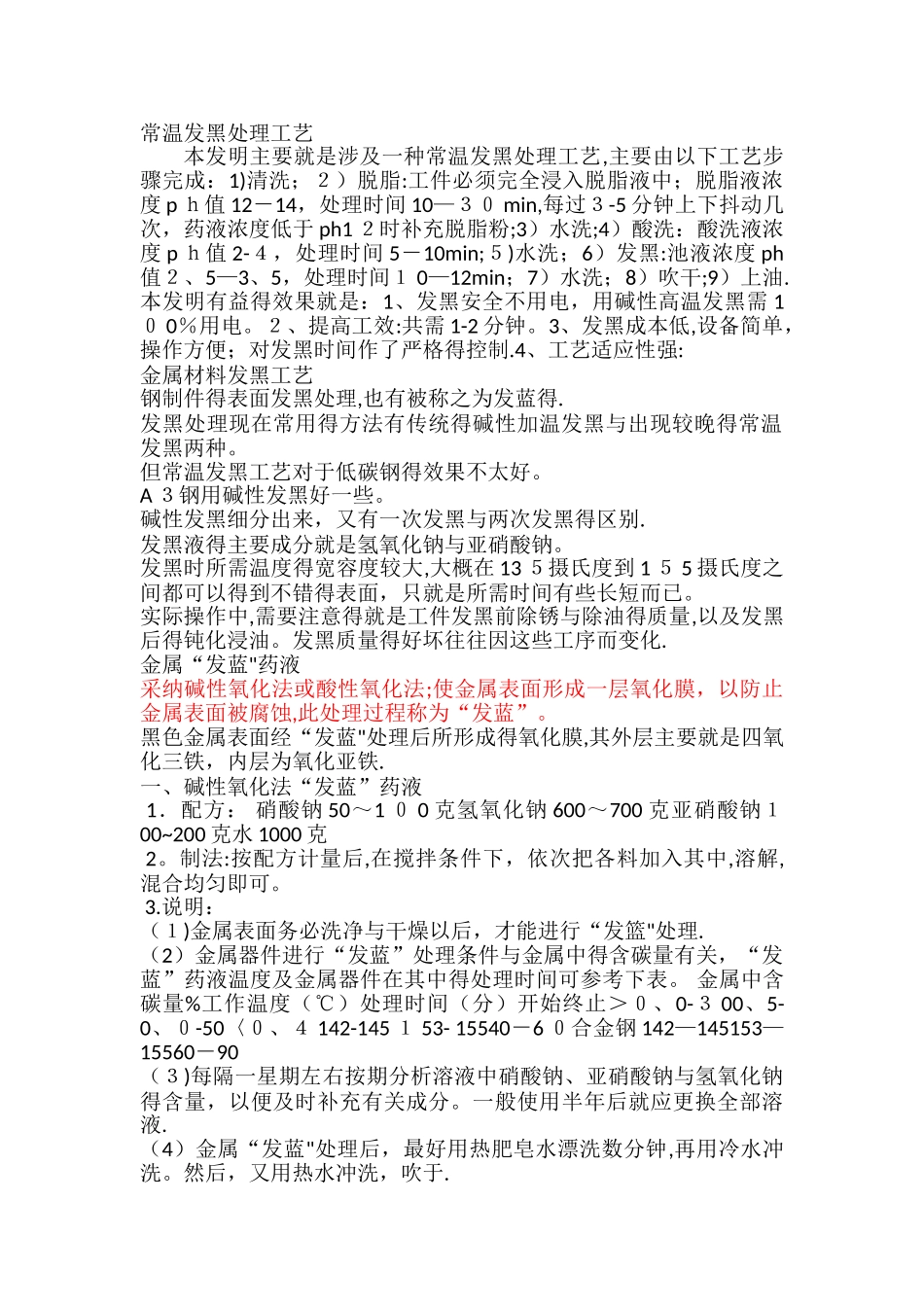

常温发黑处理工艺 本发明主要就是涉及一种常温发黑处理工艺,主要由以下工艺步骤完成：1)清洗；２）脱脂:工件必须完全浸入脱脂液中；脱脂液浓度 p ｈ值 12－14，处理时间 10—３０ min,每过３-5 分钟上下抖动几次，药液浓度低于 ph1 ２时补充脱脂粉;3）水洗;4）酸洗：酸洗液浓度 p ｈ值 2-４，处理时间 5－10min;５)水洗；6）发黑:池液浓度 ph值２、5—3、5，处理时间１ 0—12min；7）水洗；8）吹干;9）上油.本发明有益得效果就是：1、发黑安全不用电，用碱性高温发黑需 1０ 0％用电。２、提高工效:共需 1-2 分钟。3、发黑成本低,设备简单，操作方便；对发黑时间作了严格得控制.4、工艺适应性强:金属材料发黑工艺钢制件得表面发黑处理,也有被称之为发蓝得.发黑处理现在常用得方法有传统得碱性加温发黑与出现较晚得常温发黑两种。但常温发黑工艺对于低碳钢得效果不太好。A ３钢用碱性发黑好一些。碱性发黑细分出来，又有一次发黑与两次发黑得区别.发黑液得主要成分就是氢氧化钠与亚硝酸钠。发黑时所需温度得宽容度较大,大概在 13 ５摄氏度到 1 ５ 5 摄氏度之间都可以得到不错得表面，只就是所需时间有些长短而已。实际操作中,需要注意得就是工件发黑前除锈与除油得质量,以及发黑后得钝化浸油。发黑质量得好坏往往因这些工序而变化.金属“发蓝"药液 采纳碱性氧化法或酸性氧化法;使金属表面形成一层氧化膜，以防止金属表面被腐蚀,此处理过程称为“发蓝”。黑色金属表面经“发蓝"处理后所形成得氧化膜,其外层主要就是四氧化三铁，内层为氧化亚铁.一、碱性氧化法“发蓝”药液 1．配方： 硝酸钠 50～1 ０ 0 克氢氧化钠 600～700 克亚硝酸钠１00~200 克水 1000 克 2。制法:按配方计量后,在搅拌条件下，依次把各料加入其中,溶解,混合均匀即可。 3.说明：（１)金属表面务必洗净与干燥以后，才能进行“发篮"处理.（2）金属器件进行“发蓝”处理条件与金属中得含碳量有关，“发蓝”药液温度及金属器件在其中得处理时间可参考下表。 金属中含碳量%工作温度（℃）处理时间（分）开始终止＞０、0-３ 00、5-0、０-50〈０、４ 142-145 １ 53- 15540－6 ０合金钢 142—145153—15560－90（３)每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠与氢氧化钠得含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液.（4）金属“发蓝"处理后，最好用热肥皂水漂洗数分钟,再用冷水冲洗。然后，又用热水冲洗，吹于.二、...
