广州数控数控车床操作编程说明书样本

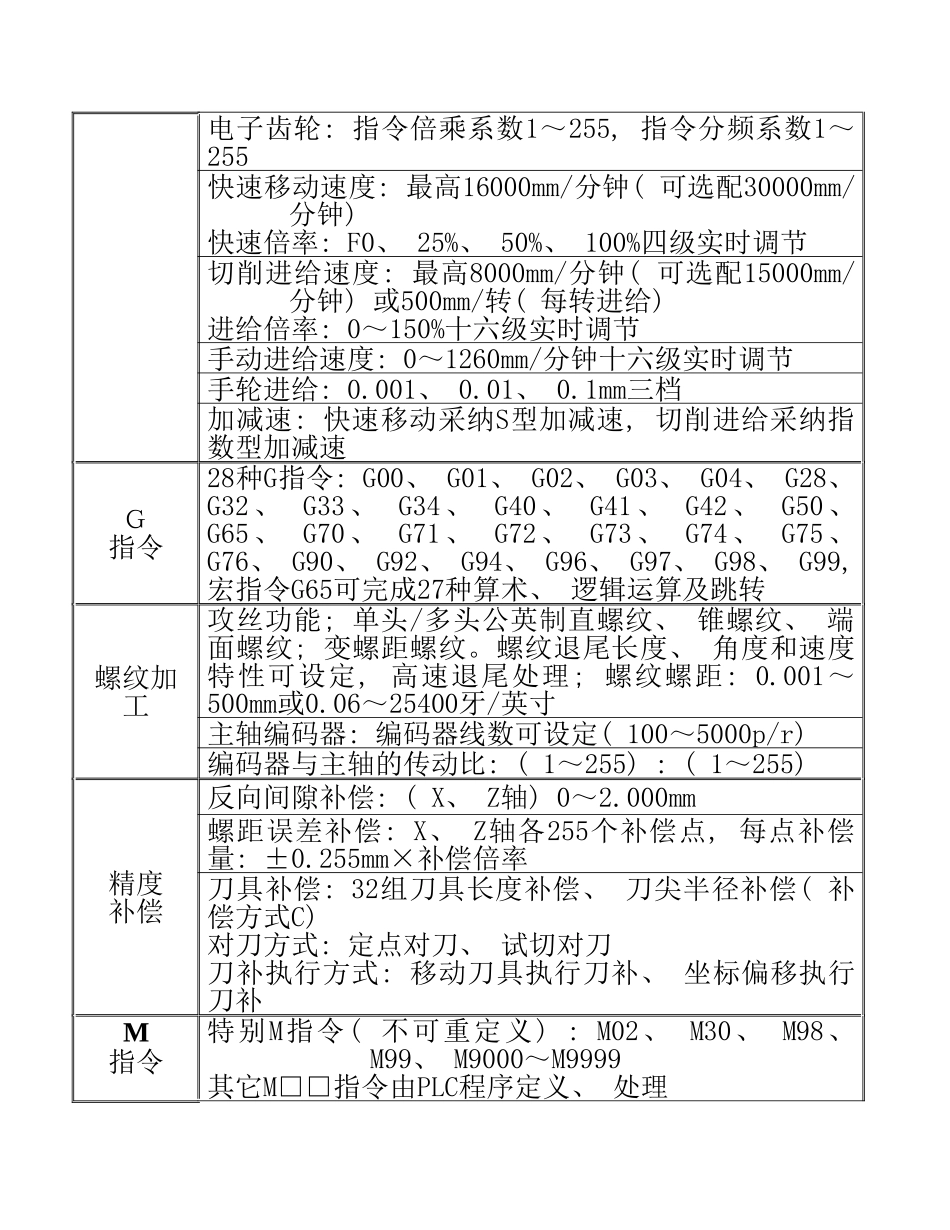

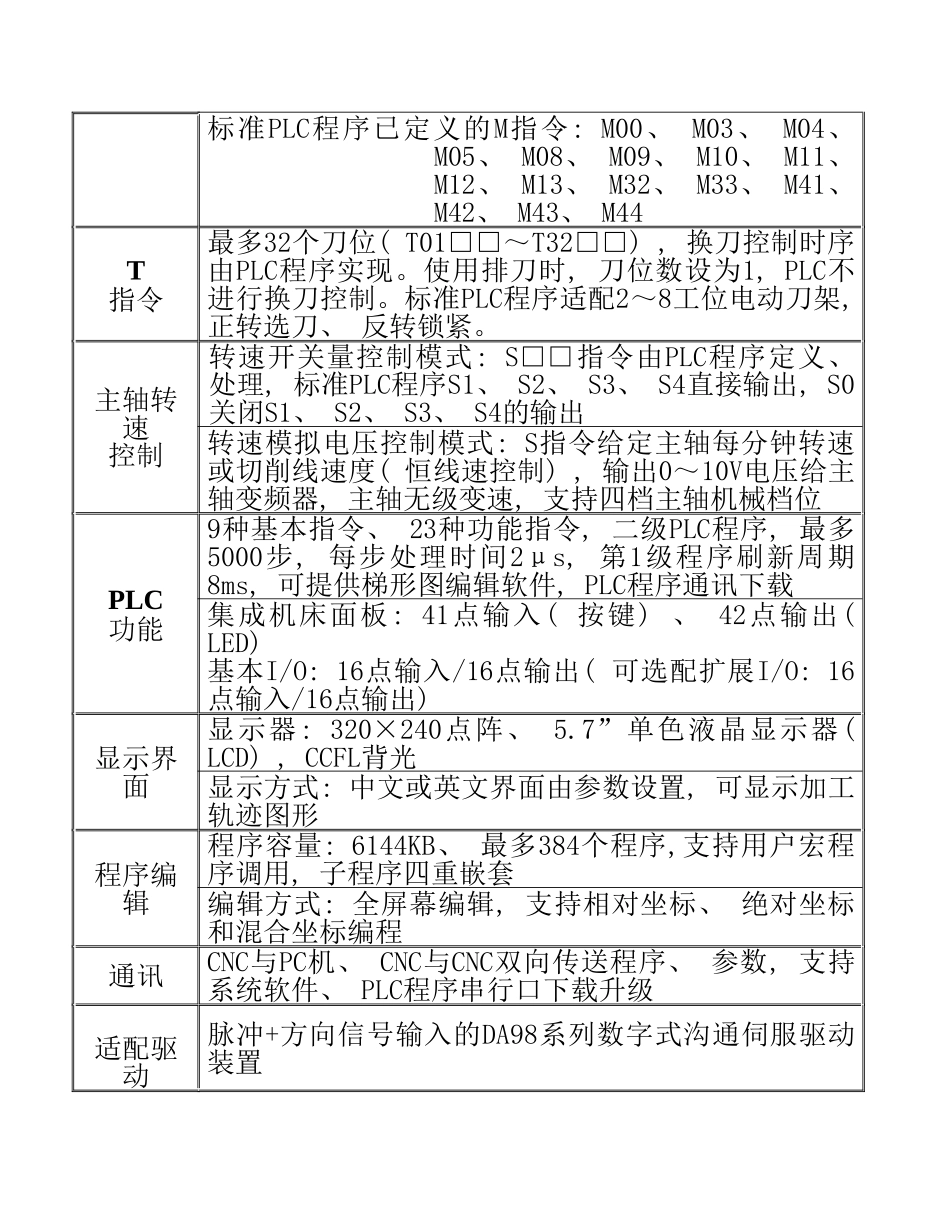

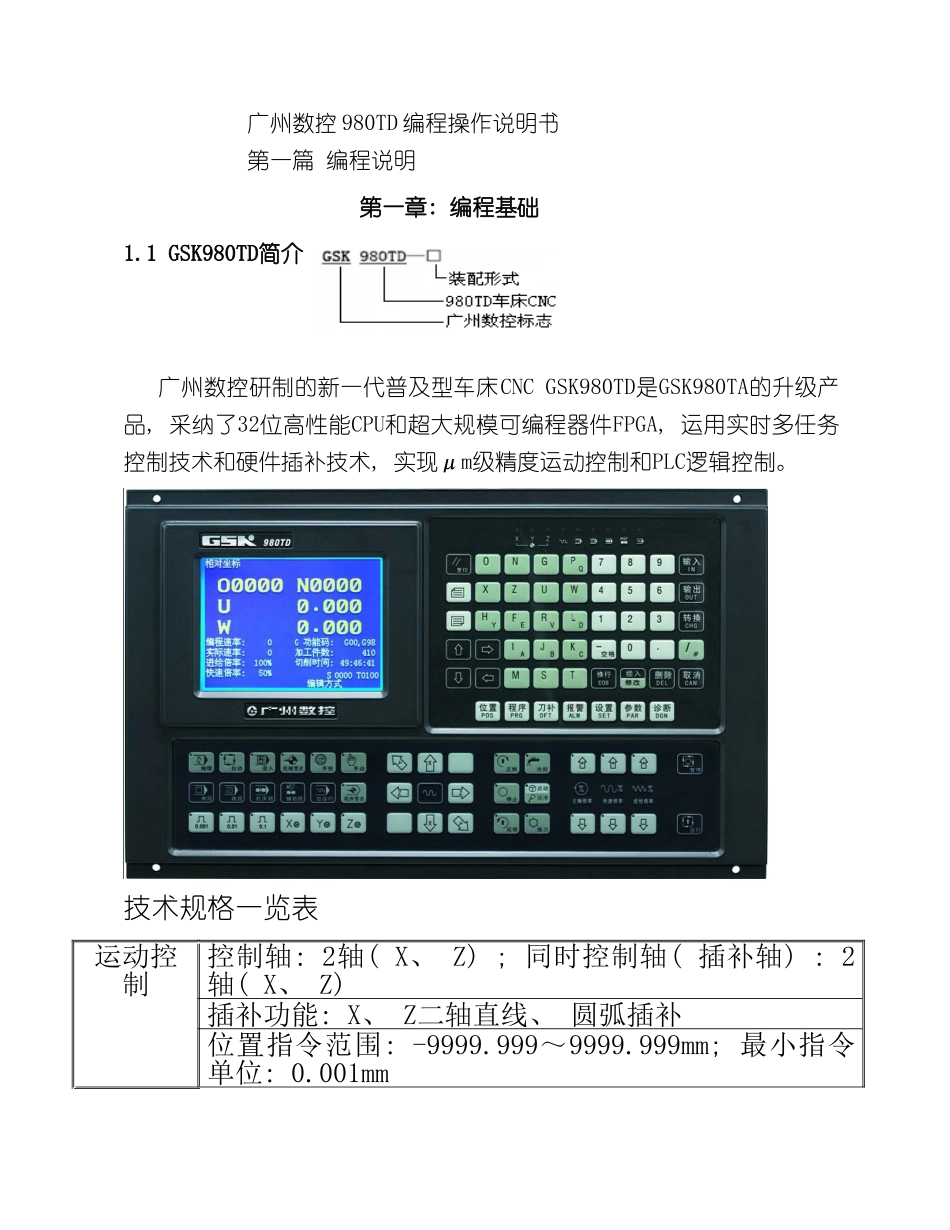

广州数控 980TD 编程操作说明书第一篇 编程说明第一章: 编程基础1.1 GSK980TD简介 广州数控研制的新一代普及型车床CNC GSK980TD是GSK980TA的升级产品, 采纳了32位高性能CPU和超大规模可编程器件FPGA, 运用实时多任务控制技术和硬件插补技术, 实现μm级精度运动控制和PLC逻辑控制。 技术规格一览表 运动控制 控制轴: 2轴( X、 Z) ; 同时控制轴( 插补轴) : 2轴( X、 Z) 插补功能: X、 Z二轴直线、 圆弧插补 位置指令范围: -9999.999～9999.999mm; 最小指令单位: 0.001mm 电子齿轮: 指令倍乘系数1～255, 指令分频系数1～255 快速移动速度: 最高16000mm/分钟( 可选配30000mm/分钟) 快速倍率: F0、 25%、 50%、 100%四级实时调节 切削进给速度: 最高8000mm/分钟( 可选配15000mm/分钟) 或500mm/转( 每转进给) 进给倍率: 0～150%十六级实时调节 手动进给速度: 0～1260mm/分钟十六级实时调节 手轮进给: 0.001、 0.01、 0.1mm三档 加减速: 快速移动采纳S型加减速, 切削进给采纳指数型加减速 Ｇ 指令 28种G指令: G00、 G01、 G02、 G03、 G04、 G28、 G32、 G33、 G34、 G40、 G41、 G42、 G50、 G65、 G70、 G71、 G72、 G73、 G74、 G75、 G76、 G90、 G92、 G94、 G96、 G97、 G98、 G99, 宏指令G65可完成27种算术、 逻辑运算及跳转 螺纹加工 攻丝功能; 单头/多头公英制直螺纹、 锥螺纹、 端面螺纹; 变螺距螺纹。螺纹退尾长度、 角度和速度特性可设定, 高速退尾处理; 螺纹螺距: 0.001～500mm或0.06～25400牙/英寸 主轴编码器: 编码器线数可设定( 100～5000p/r) 编码器与主轴的传动比: ( 1～255) : ( 1～255) 精度 补偿 反向间隙补偿: ( X、 Z轴) 0～2.000mm 螺距误差补偿: X、 Z轴各255个补偿点, 每点补偿量: ±0.255mm×补偿倍率 刀具补偿: 32组刀具长度补偿、 刀尖半径补偿( 补偿方式C) 对刀方式: 定点对刀、 试切对刀 刀补执行方式: 移动刀具执行刀补、 坐标偏移执行刀补 M 指令 特别M指令( 不可重定义) : M02、 M30、 M98、 M99、 M9000～M9999 其它M□□指令由PLC程序定义、 处理 标准PLC程序已定义的M指令: M00、 M03、 M04、 M05、 M08、 M09、 M10、 M11、 M12、 M13、 M32、 M33、 M41、 M42、 M43、 M44 T 指令 最多32个刀位( T01□□～T32□□) , 换刀控制时序由PL...
