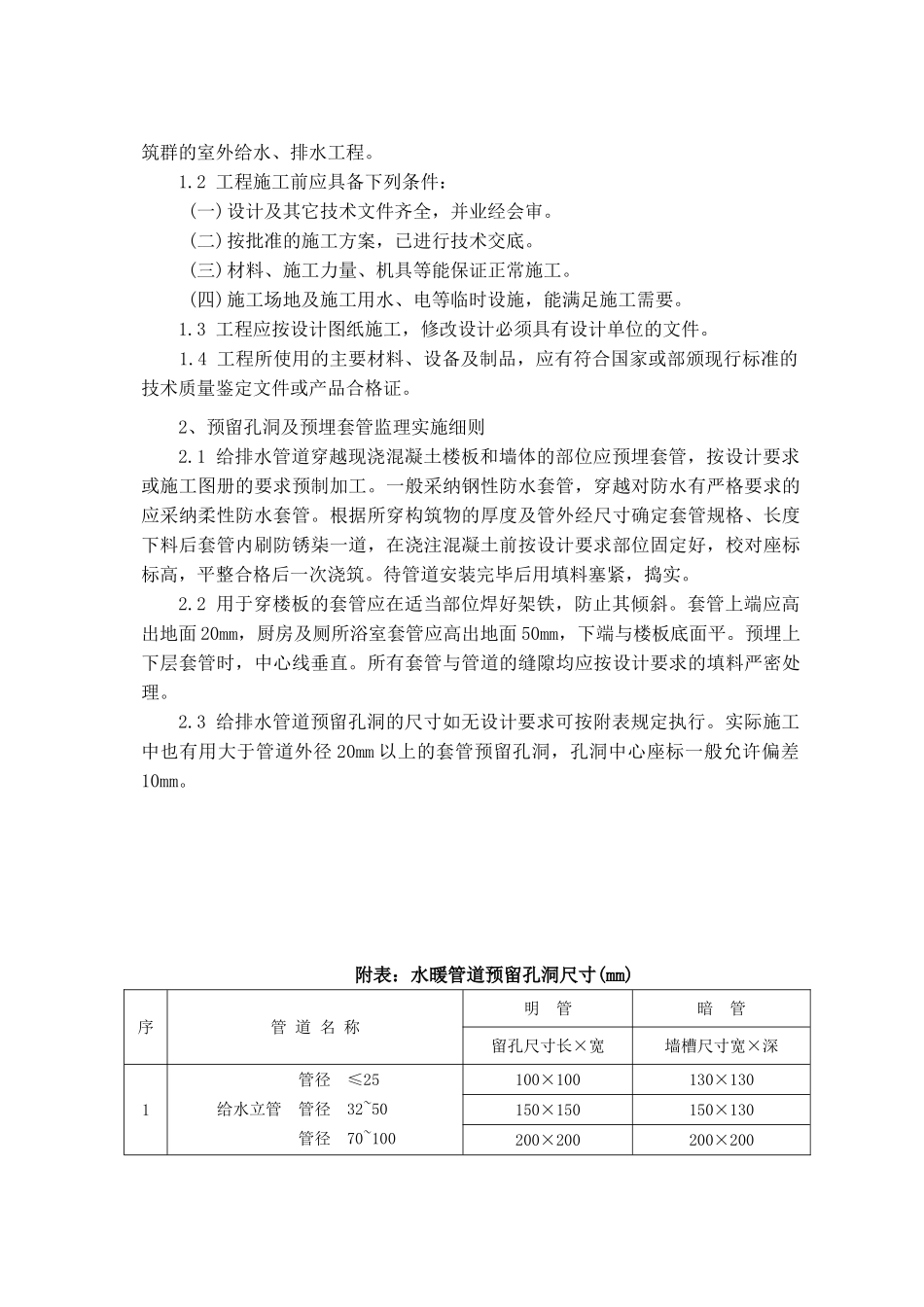

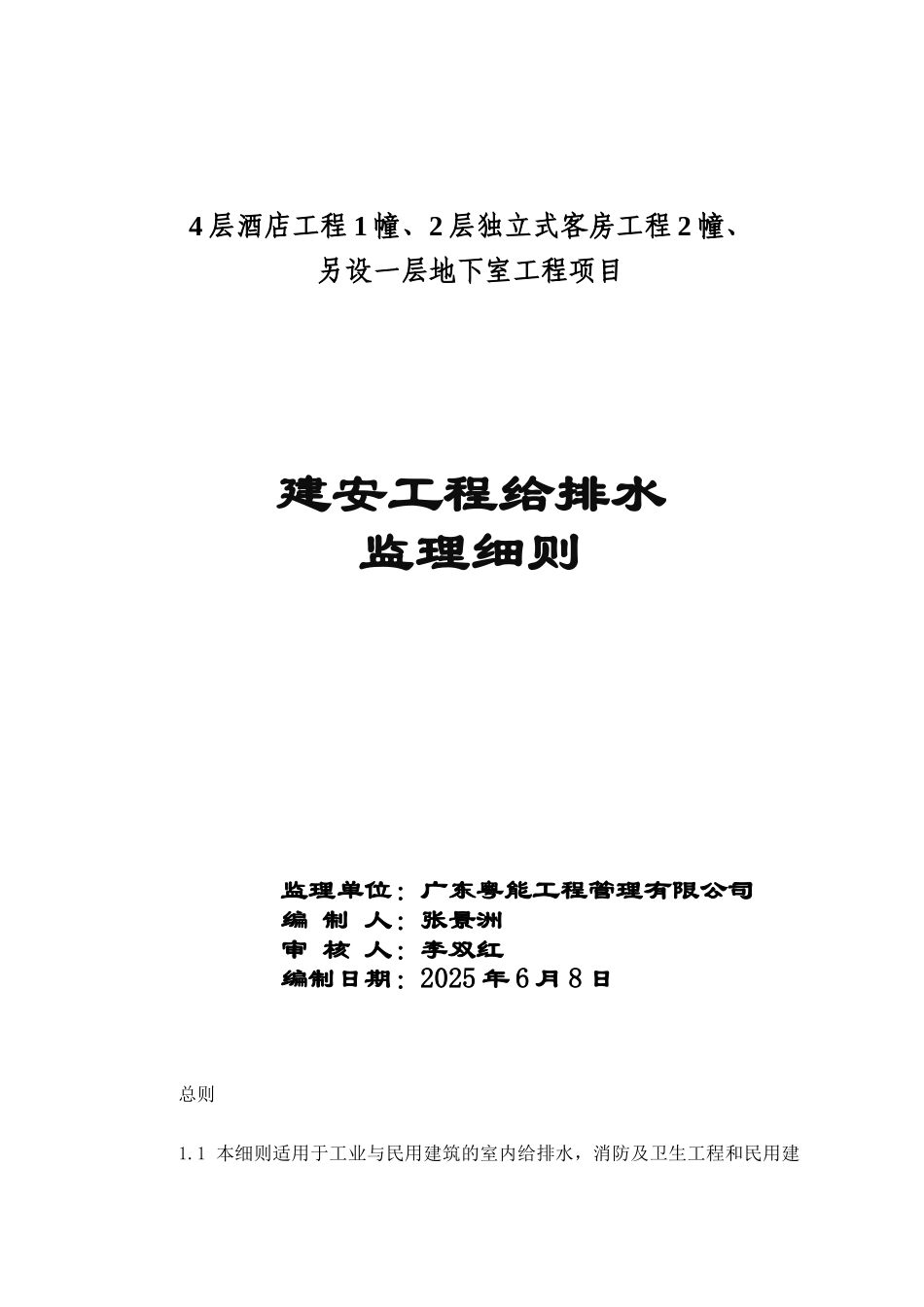

4 层酒店工程 1 幢、2 层独立式客房工程 2 幢、另设一层地下室工程项目建安工程给排水监理细则监理单位：广东粤能工程管理有限公司编 制 人：张景洲 审 核 人：李双红 编制日期：2025 年 6 月 8 日总则 1.1 本细则适用于工业与民用建筑的室内给排水，消防及卫生工程和民用建筑群的室外给水、排水工程。 1.2 工程施工前应具备下列条件：(一)设计及其它技术文件齐全，并业经会审。(二)按批准的施工方案，已进行技术交底。(三)材料、施工力量、机具等能保证正常施工。(四)施工场地及施工用水、电等临时设施，能满足施工需要。 1.3 工程应按设计图纸施工，修改设计必须具有设计单位的文件。 1.4 工程所使用的主要材料、设备及制品，应有符合国家或部颁现行标准的技术质量鉴定文件或产品合格证。2、预留孔洞及预埋套管监理实施细则2.1 给排水管道穿越现浇混凝土楼板和墙体的部位应预埋套管，按设计要求或施工图册的要求预制加工。一般采纳钢性防水套管，穿越对防水有严格要求的应采纳柔性防水套管。根据所穿构筑物的厚度及管外经尺寸确定套管规格、长度下料后套管内刷防锈柒一道，在浇注混凝土前按设计要求部位固定好，校对座标标高，平整合格后一次浇筑。待管道安装完毕后用填料塞紧，捣实。2.2 用于穿楼板的套管应在适当部位焊好架铁，防止其倾斜。套管上端应高出地面 20mm，厨房及厕所浴室套管应高出地面 50mm，下端与楼板底面平。预埋上下层套管时，中心线垂直。所有套管与管道的缝隙均应按设计要求的填料严密处理。2.3 给排水管道预留孔洞的尺寸如无设计要求可按附表规定执行。实际施工中也有用大于管道外径 20mm 以上的套管预留孔洞，孔洞中心座标一般允许偏差10mm。附表：水暖管道预留孔洞尺寸(mm)序管 道 名 称明 管暗 管留孔尺寸长×宽墙槽尺寸宽×深1 管径 ≤25 给水立管 管径 32~50 管径 70~100100×100130×130150×150150×130200×200200×2002 一根排水立管管径≤50 管径 70~100150×150200×130200×200250×2003二根给水立管管径≤32150×100200×1304 一根给水立管管径≤50 和 一根排水立管管径 70~100200×150200×130250×200250×2005 二根给水立管管径≤50 和 一根排水立管管径 70~100200×150200130350×200380×2006 给水支管管径≤25管径 32~40100×10060×60150×130150×1007 排水支管管径≤80管径 100250×200300×2508排水主干管管径≤80管径 100~150300×25...
