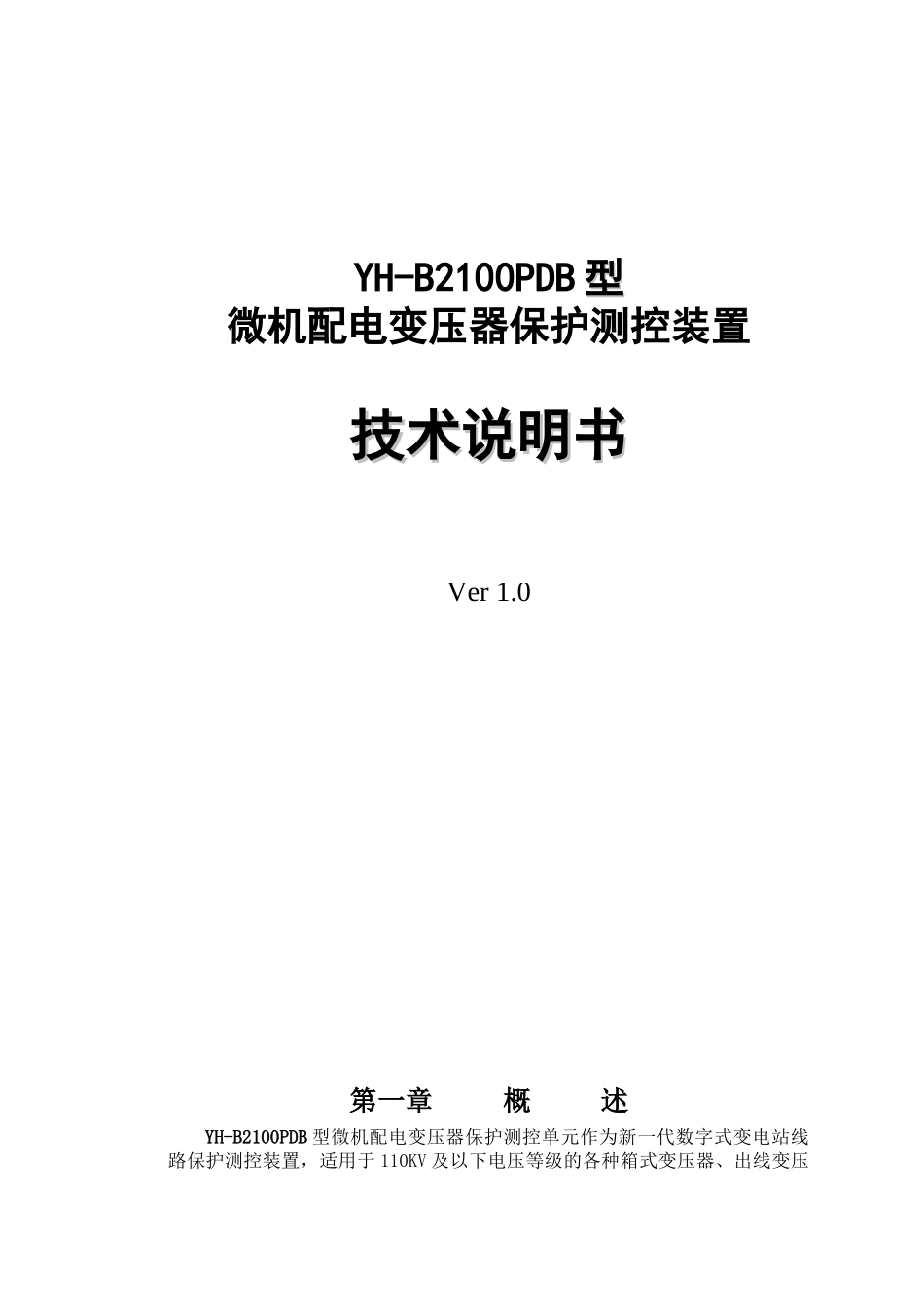

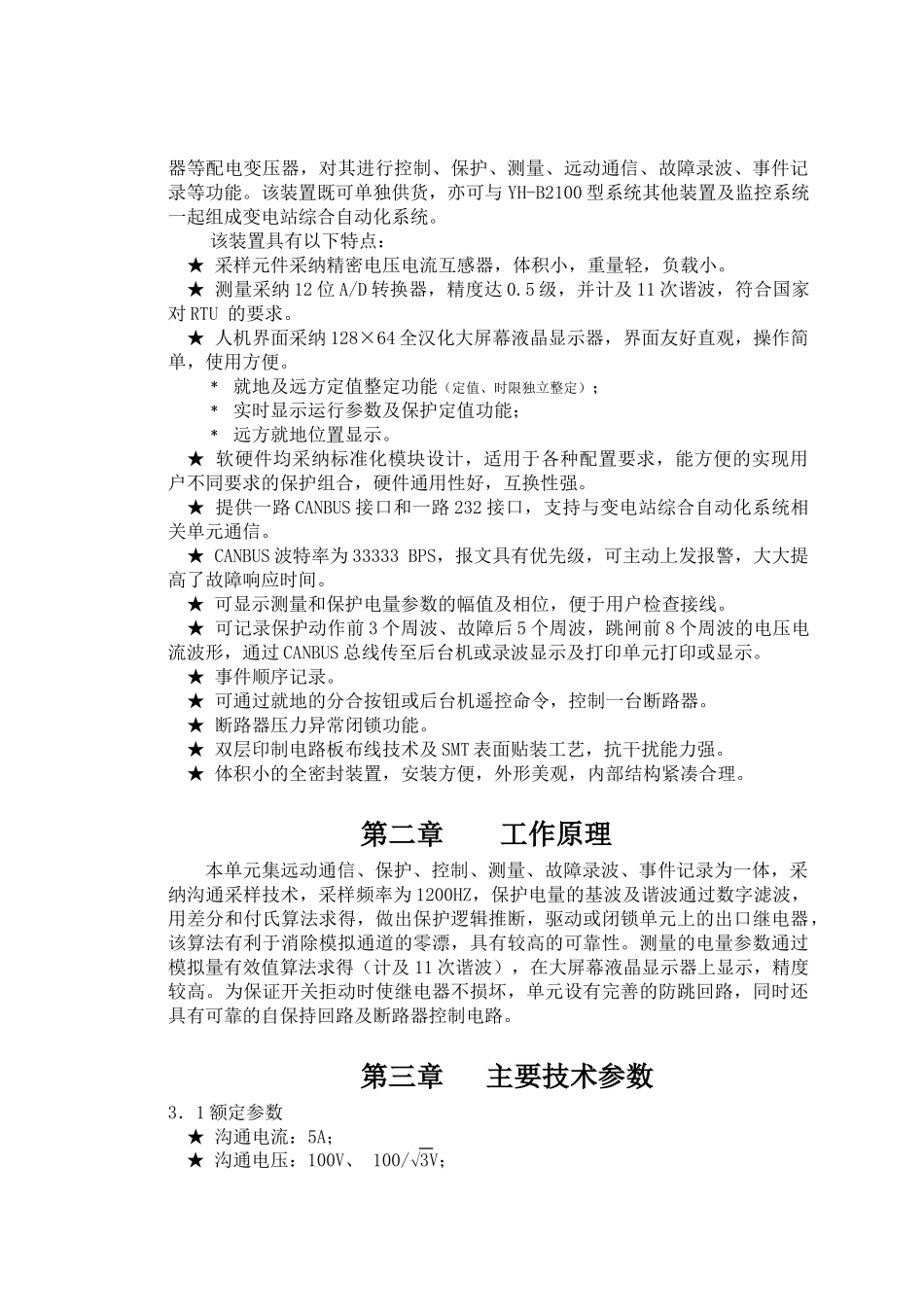

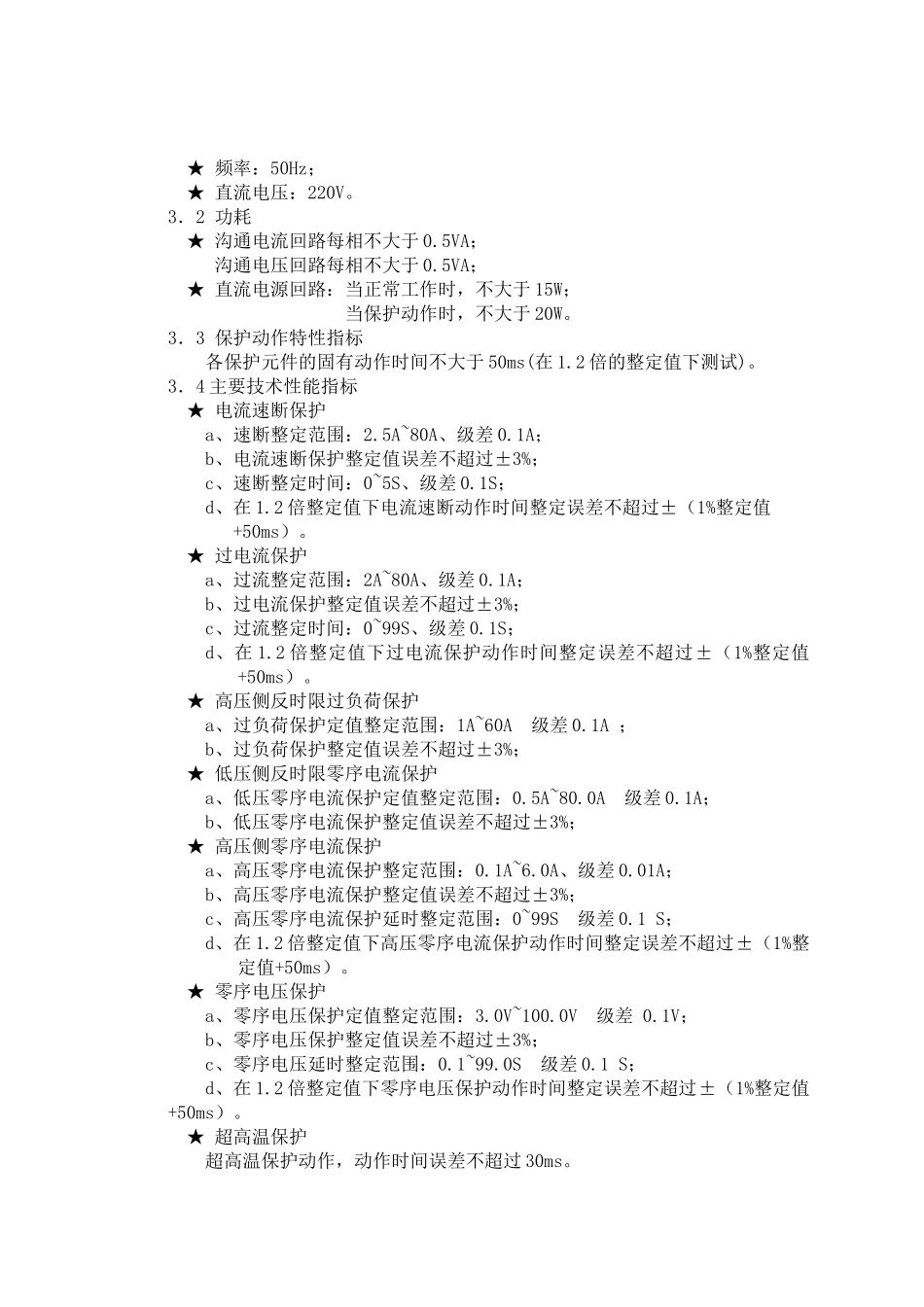

YH-B2100PDB 型型微机配电变压器保护测控装置技术说明书技术说明书Ver 1.0第一章 概 述YH-B2100PDB 型微机配电变压器保护测控单元作为新一代数字式变电站线路保护测控装置，适用于 110KV 及以下电压等级的各种箱式变压器、出线变压器等配电变压器，对其进行控制、保护、测量、远动通信、故障录波、事件记录等功能。该装置既可单独供货，亦可与 YH-B2100 型系统其他装置及监控系统一起组成变电站综合自动化系统。该装置具有以下特点：★ 采样元件采纳精密电压电流互感器，体积小，重量轻，负载小。★ 测量采纳 12 位 A/D 转换器，精度达 0.5 级，并计及 11 次谐波，符合国家对 RTU 的要求。★ 人机界面采纳 128×64 全汉化大屏幕液晶显示器，界面友好直观，操作简单，使用方便。 ﹡ 就地及远方定值整定功能（定值、时限独立整定）； ﹡ 实时显示运行参数及保护定值功能； ﹡ 远方就地位置显示。★ 软硬件均采纳标准化模块设计，适用于各种配置要求，能方便的实现用户不同要求的保护组合，硬件通用性好，互换性强。★ 提供一路 CANBUS 接口和一路 232 接口，支持与变电站综合自动化系统相关单元通信。★ CANBUS 波特率为 33333 BPS，报文具有优先级，可主动上发报警，大大提高了故障响应时间。★ 可显示测量和保护电量参数的幅值及相位，便于用户检查接线。 ★ 可记录保护动作前 3 个周波、故障后 5 个周波，跳闸前 8 个周波的电压电流波形，通过 CANBUS 总线传至后台机或录波显示及打印单元打印或显示。★ 事件顺序记录。★ 可通过就地的分合按钮或后台机遥控命令，控制一台断路器。★ 断路器压力异常闭锁功能。★ 双层印制电路板布线技术及 SMT 表面贴装工艺，抗干扰能力强。★ 体积小的全密封装置，安装方便，外形美观，内部结构紧凑合理。第二章 工作原理本单元集远动通信、保护、控制、测量、故障录波、事件记录为一体，采纳沟通采样技术，采样频率为 1200HZ，保护电量的基波及谐波通过数字滤波，用差分和付氏算法求得，做出保护逻辑推断，驱动或闭锁单元上的出口继电器，该算法有利于消除模拟通道的零漂，具有较高的可靠性。测量的电量参数通过模拟量有效值算法求得（计及 11 次谐波），在大屏幕液晶显示器上显示，精度较高。为保证开关拒动时使继电器不损坏，单元设有完善的防跳回路，同时还具有可靠的自保持回路及断路器控制电路。第三章 主要技术参数3．1 额定参数★ 沟...
