抗滑桩技术交底资料

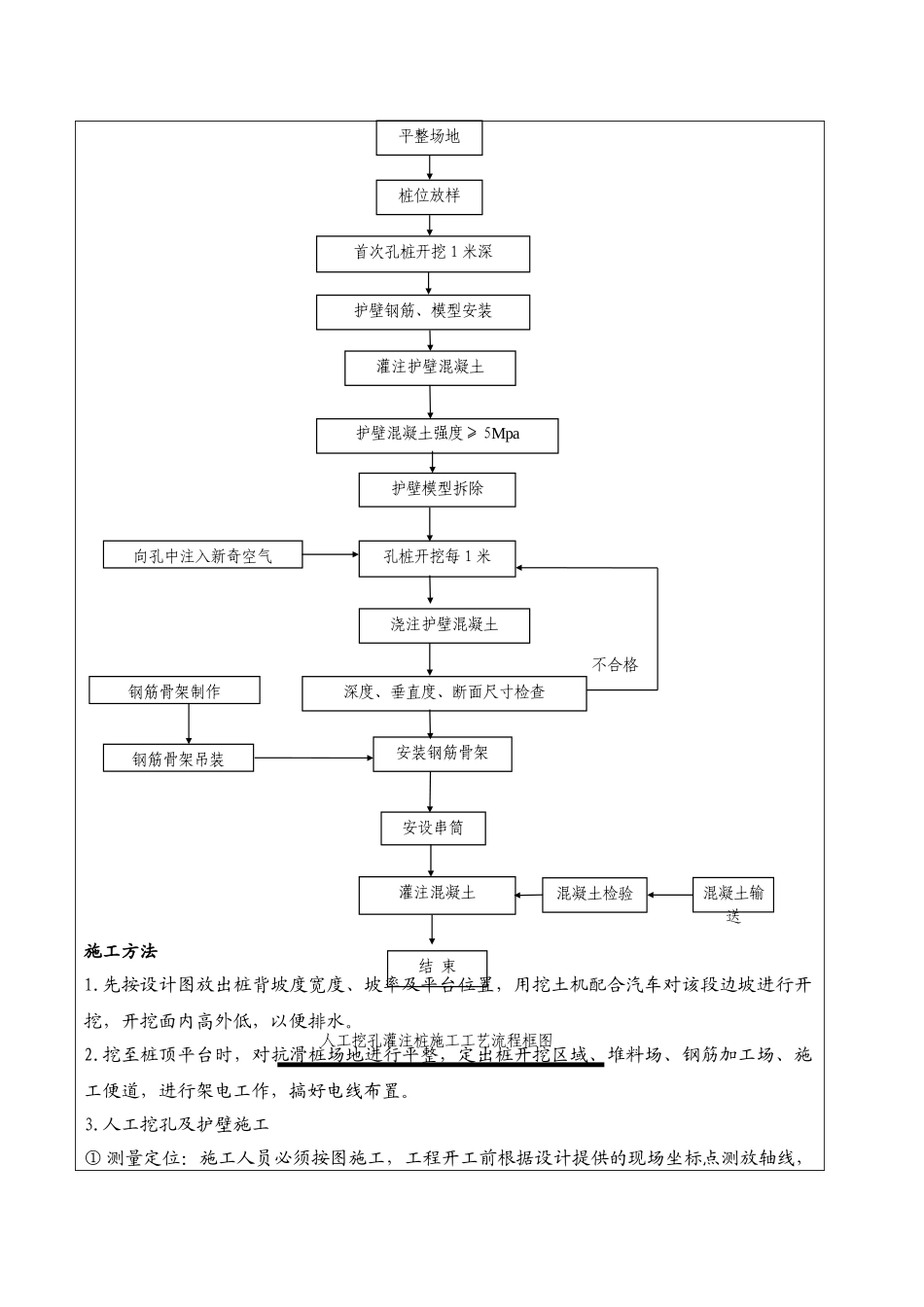

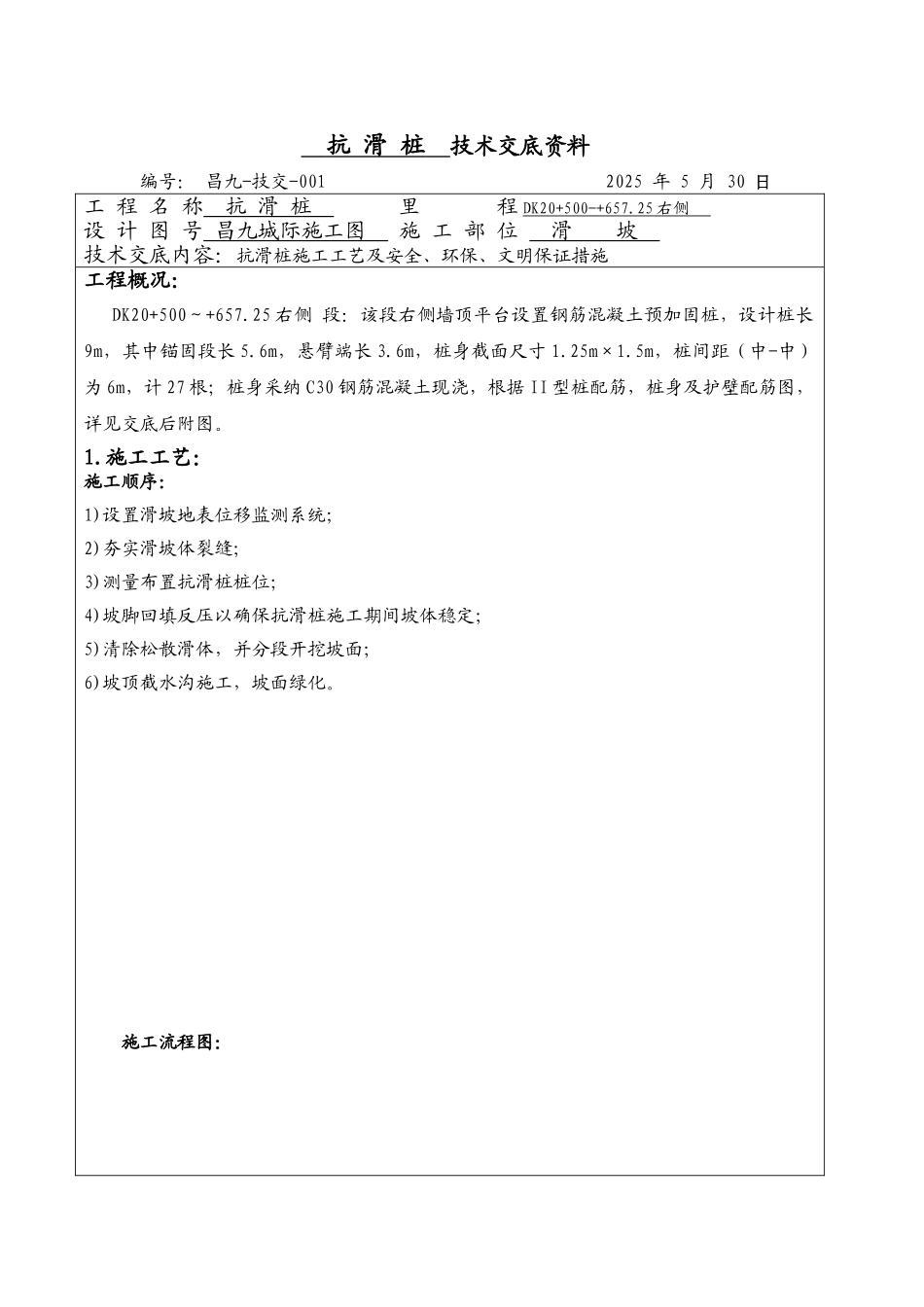

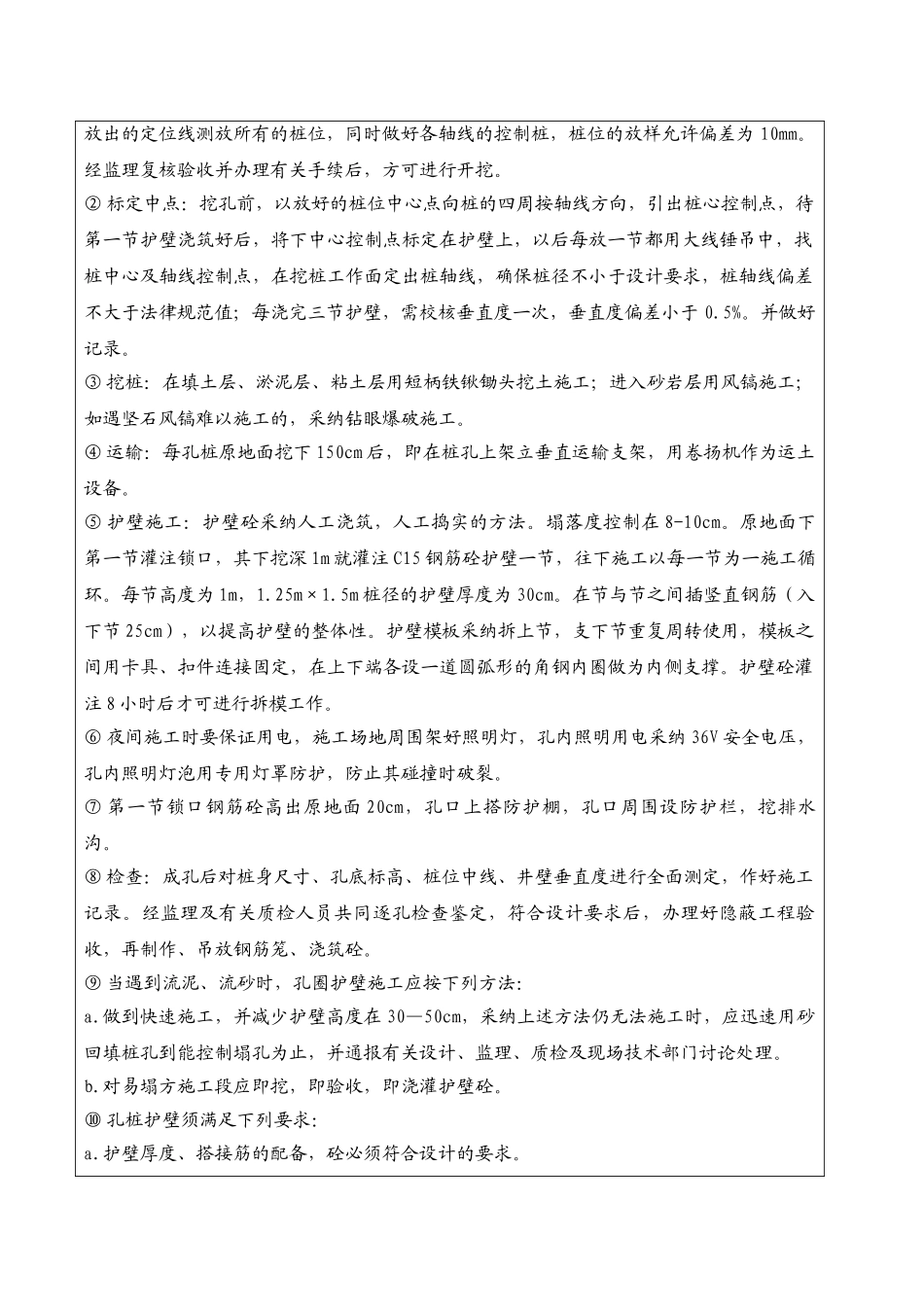

抗 滑 桩 技术交底资料编号： 昌九-技交-001 2025 年 5 月 30 日工 程 名 称 抗 滑 桩 里 程 DK20+500-+657.25 右侧 设 计 图 号 昌九城际施工图 施 工 部 位 滑 坡 技术交底内容：抗滑桩施工工艺及安全、环保、文明保证措施工程概况：DK20+500～+657.25 右侧 段：该段右侧墙顶平台设置钢筋混凝土预加固桩，设计桩长9m，其中锚固段长 5.6m，悬臂端长 3.6m，桩身截面尺寸 1.25m×1.5m，桩间距（中-中）为 6m，计 27 根；桩身采纳 C30 钢筋混凝土现浇，根据 II 型桩配筋，桩身及护壁配筋图，详见交底后附图。1.施工工艺：施工顺序：1)设置滑坡地表位移监测系统；2)夯实滑坡体裂缝；3)测量布置抗滑桩桩位；4)坡脚回填反压以确保抗滑桩施工期间坡体稳定；5)清除松散滑体，并分段开挖坡面；6)坡顶截水沟施工，坡面绿化。施工流程图：施工方法1.先按设计图放出桩背坡度宽度、坡率及平台位置，用挖土机配合汽车对该段边坡进行开挖，开挖面内高外低，以便排水。2.挖至桩顶平台时，对抗滑桩场地进行平整，定出桩开挖区域、堆料场、钢筋加工场、施工便道，进行架电工作，搞好电线布置。3.人工挖孔及护壁施工① 测量定位：施工人员必须按图施工，工程开工前根据设计提供的现场坐标点测放轴线，人工挖孔灌注桩施工工艺流程框图桩位放样首次孔桩开挖 1 米深护壁钢筋、模型安装灌注护壁混凝土护壁混凝土强度≥ 5Mpa安装钢筋骨架护壁模型拆除向孔中注入新奇空气深度、垂直度、断面尺寸检查平整场地钢筋骨架制作钢筋骨架吊装安设串筒灌注混凝土混凝土输送混凝土检验结 束孔桩开挖每 1 米浇注护壁混凝土不合格放出的定位线测放所有的桩位，同时做好各轴线的控制桩，桩位的放样允许偏差为 10mm。经监理复核验收并办理有关手续后，方可进行开挖。② 标定中点：挖孔前，以放好的桩位中心点向桩的四周按轴线方向，引出桩心控制点，待第一节护壁浇筑好后，将下中心控制点标定在护壁上，以后每放一节都用大线锤吊中，找桩中心及轴线控制点，在挖桩工作面定出桩轴线，确保桩径不小于设计要求，桩轴线偏差不大于法律规范值；每浇完三节护壁，需校核垂直度一次，垂直度偏差小于 0.5%。并做好记录。③ 挖桩：在填土层、淤泥层、粘土层用短柄铁锹锄头挖土施工；进入砂岩层用风镐施工；如遇坚石风镐难以施工的，采纳钻眼爆破施工。④ 运输：每孔桩原地面挖下 150cm 后，即在桩孔上架立垂直运输支架，用卷扬机作为运土...
