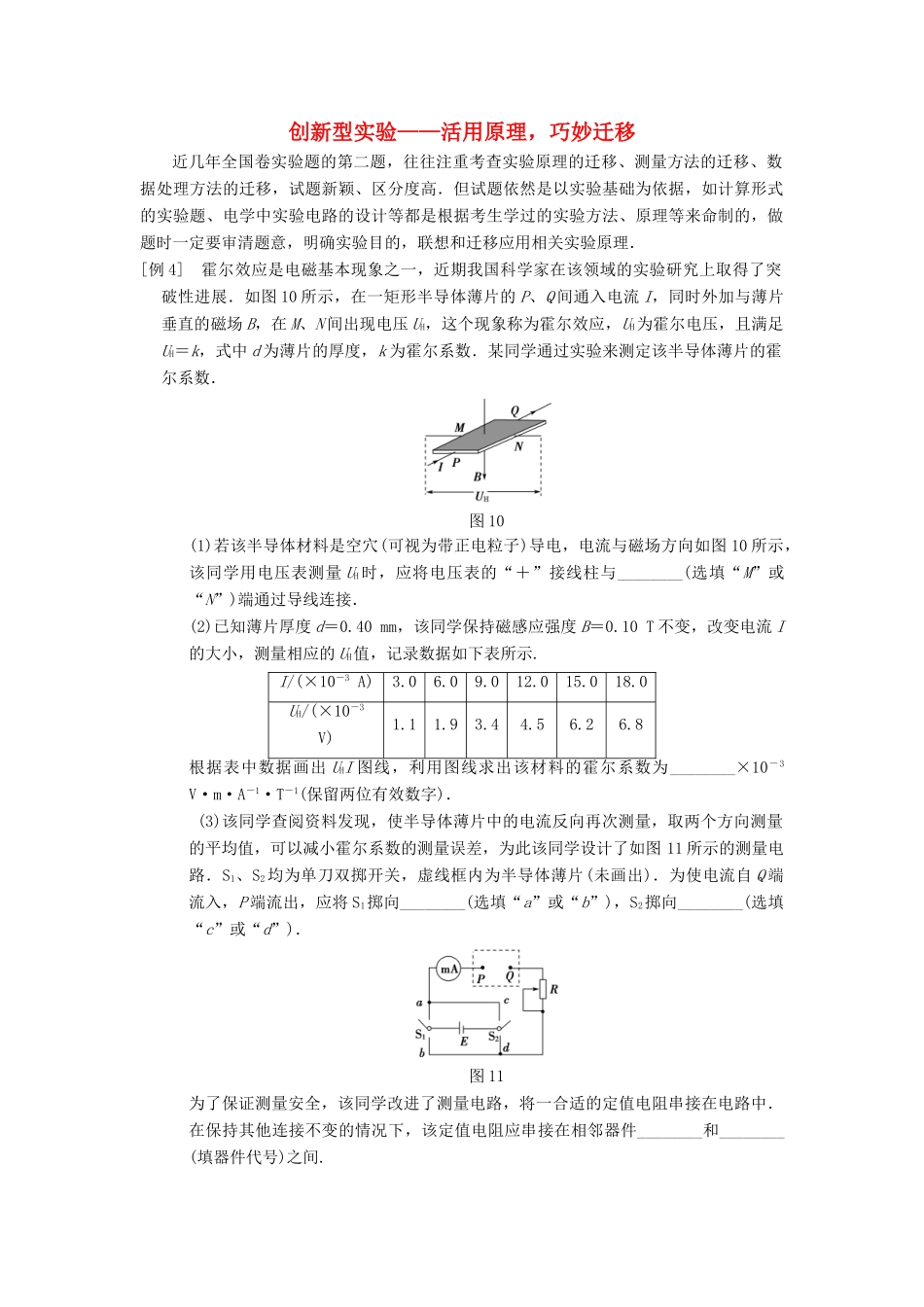

创新型实验——活用原理，巧妙迁移近几年全国卷实验题的第二题，往往注重考查实验原理的迁移、测量方法的迁移、数据处理方法的迁移，试题新颖、区分度高．但试题依然是以实验基础为依据，如计算形式的实验题、电学中实验电路的设计等都是根据考生学过的实验方法、原理等来命制的，做题时一定要审清题意，明确实验目的，联想和迁移应用相关实验原理．[例 4] 霍尔效应是电磁基本现象之一，近期我国科学家在该领域的实验研究上取得了突破性进展．如图 10 所示，在一矩形半导体薄片的 P、Q 间通入电流 I，同时外加与薄片垂直的磁场 B，在 M、N 间出现电压 UH，这个现象称为霍尔效应，UH为霍尔电压，且满足UH＝k，式中 d 为薄片的厚度，k 为霍尔系数．某同学通过实验来测定该半导体薄片的霍尔系数．图 10(1)若该半导体材料是空穴(可视为带正电粒子)导电，电流与磁场方向如图 10 所示，该同学用电压表测量 UH 时，应将电压表的“＋”接线柱与________(选填“M”或“N”)端通过导线连接．(2)已知薄片厚度 d＝0.40 mm，该同学保持磁感应强度 B＝0.10 T 不变，改变电流 I的大小，测量相应的 UH值，记录数据如下表所示.I/(×10－3 A)3.06.09.012.015.018.0UH/(×10－3 V)1.11.93.44.56.26.8根据表中数据画出 UHI 图线，利用图线求出该材料的霍尔系数为________×10－3 V·m·A－1·T－1(保留两位有效数字)． (3)该同学查阅资料发现，使半导体薄片中的电流反向再次测量，取两个方向测量的平均值，可以减小霍尔系数的测量误差，为此该同学设计了如图 11 所示的测量电路．S1、S2均为单刀双掷开关，虚线框内为半导体薄片(未画出)．为使电流自 Q 端流入，P 端流出，应将 S1掷向________(选填“a”或“b”)，S2掷向________(选填“c”或“d”)．图 11为了保证测量安全，该同学改进了测量电路，将一合适的定值电阻串接在电路中．在保持其他连接不变的情况下，该定值电阻应串接在相邻器件________和________(填器件代号)之间. 【导学号：19624195】【解析】 (1)根据左手定则可判断带正电粒子向 M 端偏转，故应将电压表的“＋”接线柱与 M 端连接．(2)作出 UHI 图线如图所示．由 UH＝k 得 k＝，从直线上选取一点，读出其坐标值，再将题目中给出的 B、d 的值代入，可计算出 k＝1.5×10－3 V·m·A－1·T－1.(3)S1掷向 b，S2掷向 c.加入定值电阻的目的是为了防止两个开关同时掷向 a、c 或b、d 而将电源短路...
