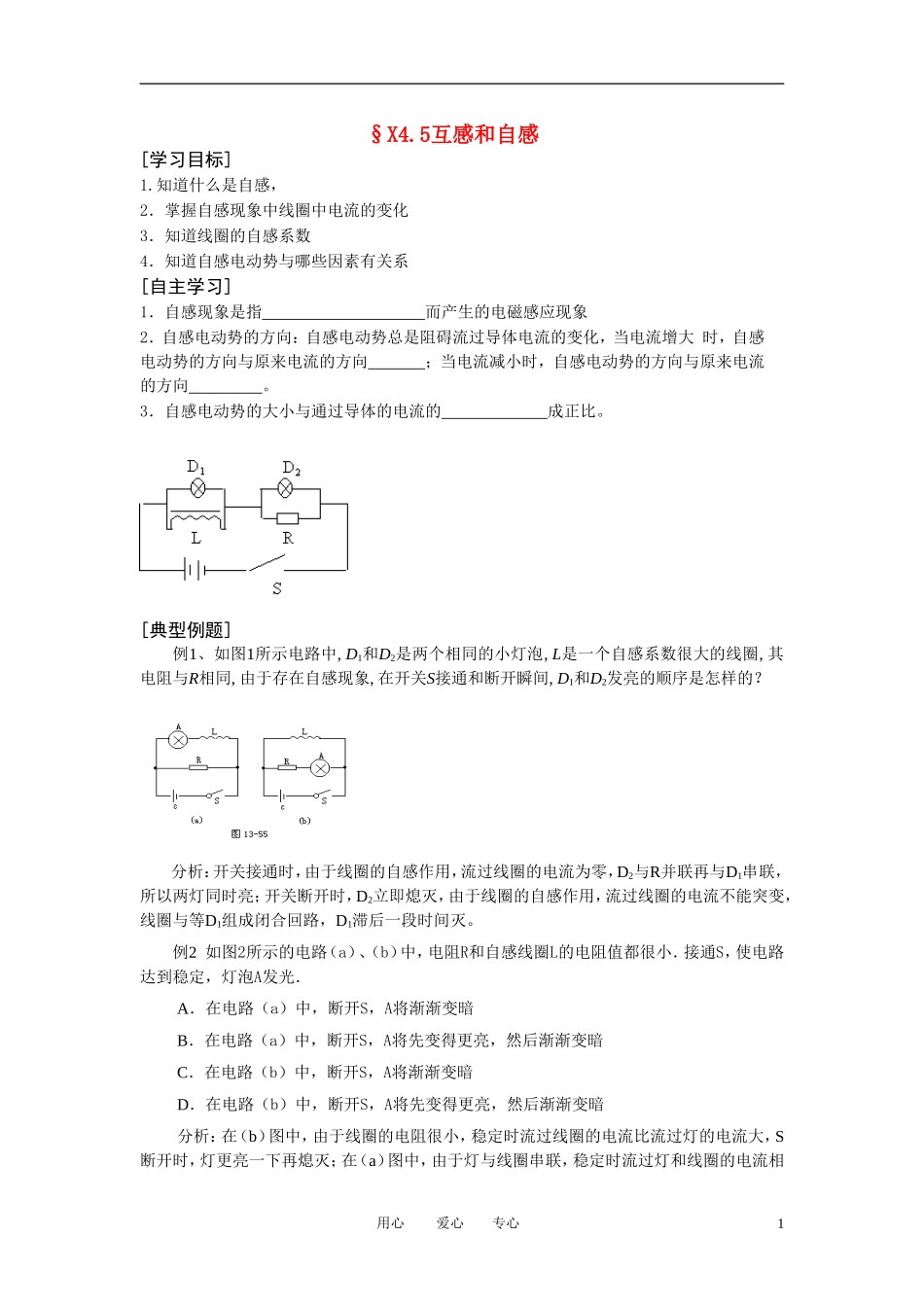

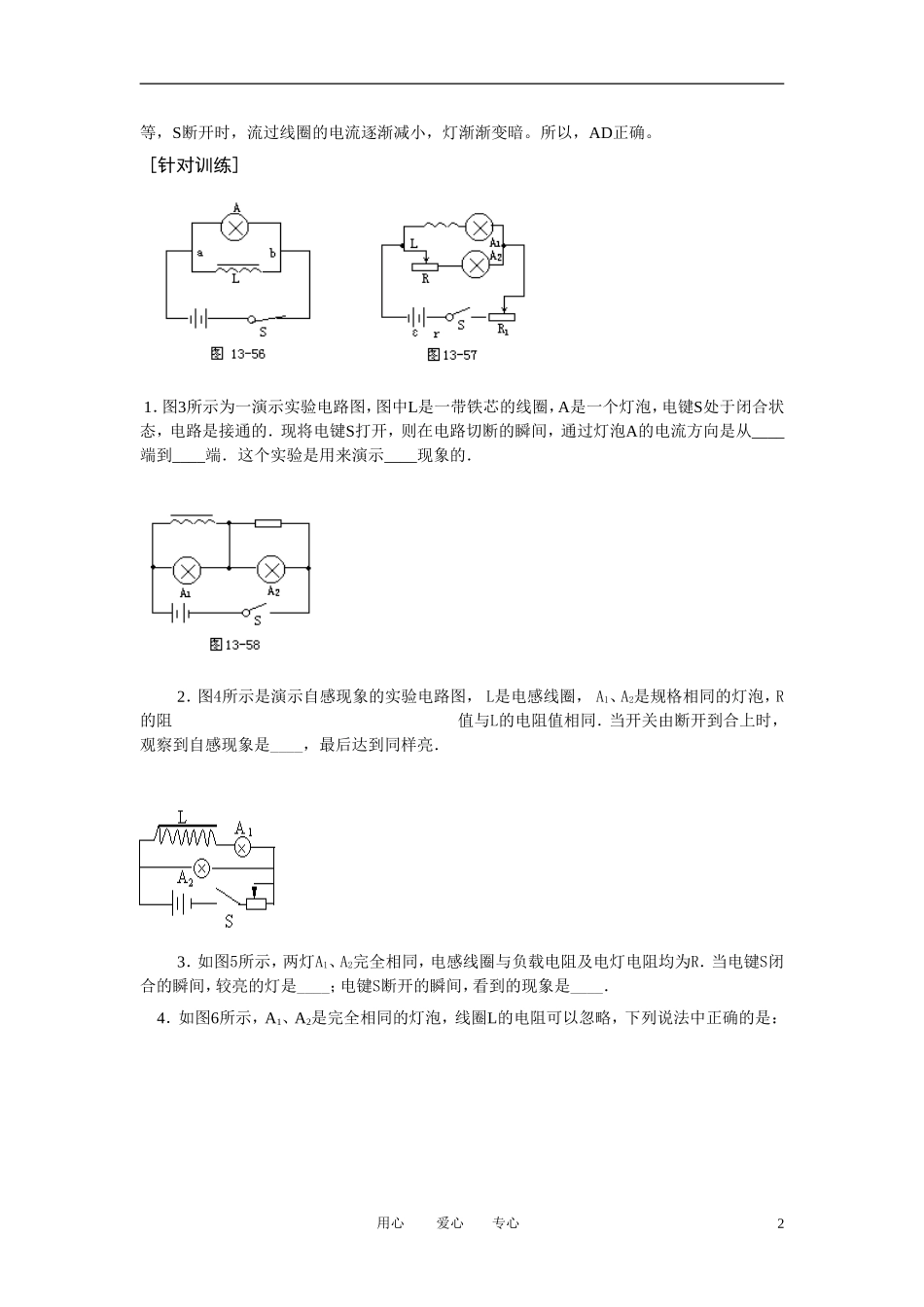

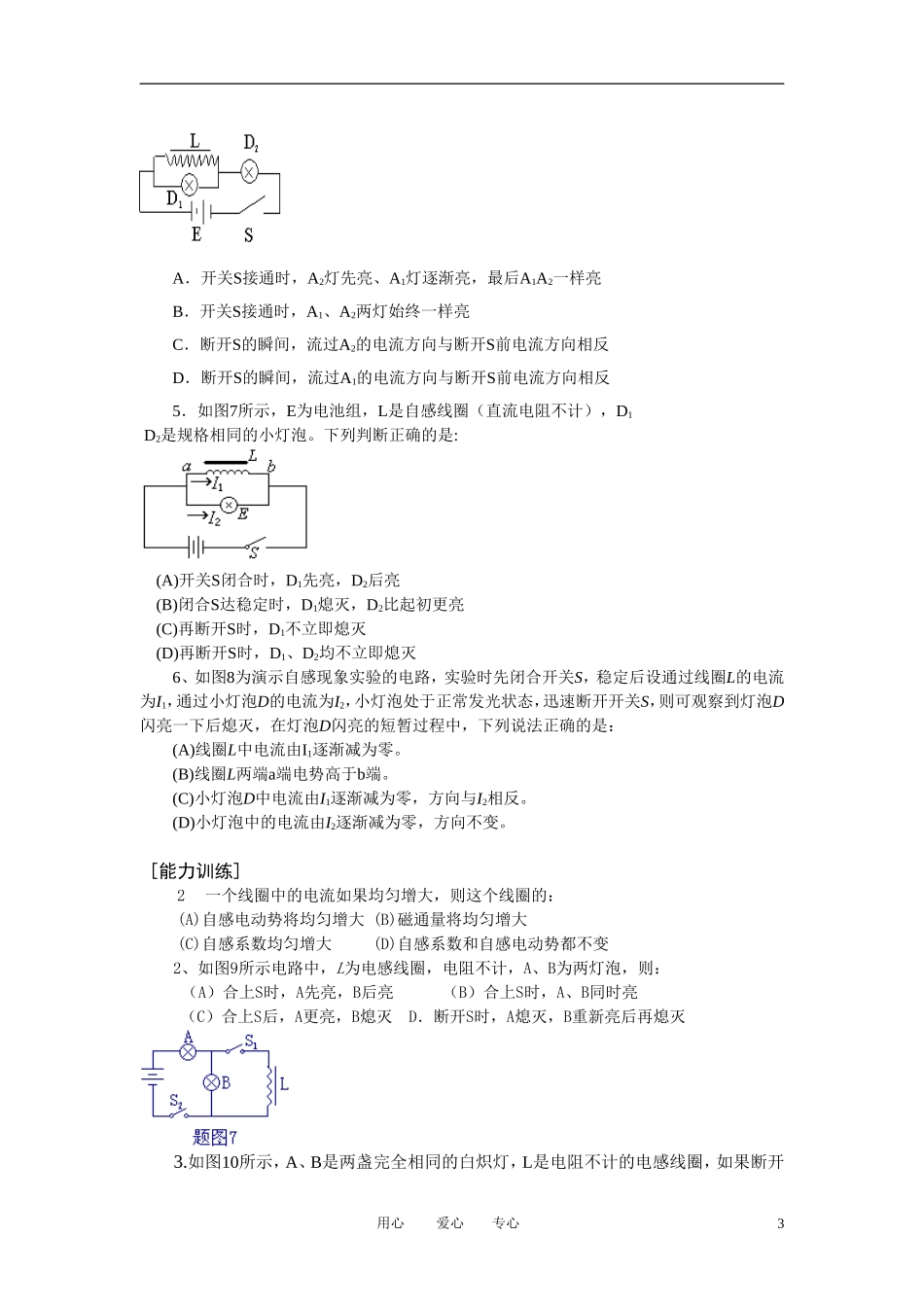

§X4.5互感和自感[学习目标]1.知道什么是自感，2．掌握自感现象中线圈中电流的变化3．知道线圈的自感系数4．知道自感电动势与哪些因素有关系[自主学习]1．自感现象是指 而产生的电磁感应现象2．自感电动势的方向：自感电动势总是阻碍流过导体电流的变化，当电流增大 时，自感电动势的方向与原来电流的方向 ；当电流减小时，自感电动势的方向与原来电流的方向 。3．自感电动势的大小与通过导体的电流的 成正比。[典型例题]例1、如图1所示电路中, D1和D2是两个相同的小灯泡, L是一个自感系数很大的线圈, 其电阻与R相同, 由于存在自感现象, 在开关S接通和断开瞬间, D1和D2发亮的顺序是怎样的？分析：开关接通时，由于线圈的自感作用，流过线圈的电流为零，D2与R并联再与D1串联，所以两灯同时亮；开关断开时，D2立即熄灭，由于线圈的自感作用，流过线圈的电流不能突变，线圈与等D1组成闭合回路，D1滞后一段时间灭。例2 如图2所示的电路（a）、（b）中，电阻R和自感线圈L的电阻值都很小．接通S，使电路达到稳定，灯泡A发光． A．在电路（a）中，断开S，A将渐渐变暗B．在电路（a）中，断开S，A将先变得更亮，然后渐渐变暗C．在电路（b）中，断开S，A将渐渐变暗D．在电路（b）中，断开S，A将先变得更亮，然后渐渐变暗分析：在（b）图中，由于线圈的电阻很小，稳定时流过线圈的电流比流过灯的电流大，S断开时，灯更亮一下再熄灭；在（a）图中，由于灯与线圈串联，稳定时流过灯和线圈的电流相用心 爱心 专心1等，S断开时，流过线圈的电流逐渐减小，灯渐渐变暗。所以，AD正确。 [针对训练] 1．图3所示为一演示实验电路图，图中L是一带铁芯的线圈，A是一个灯泡，电键S处于闭合状态，电路是接通的．现将电键S打开，则在电路切断的瞬间，通过灯泡A的电流方向是从____端到____端．这个实验是用来演示____现象的．2．图4所示是演示自感现象的实验电路图， L是电感线圈， A1、A2是规格相同的灯泡，R的阻 值与L的电阻值相同．当开关由断开到合上时，观察到自感现象是____，最后达到同样亮． 3．如图5所示，两灯A1、A2完全相同，电感线圈与负载电阻及电灯电阻均为R．当电键S闭合的瞬间，较亮的灯是____；电键S断开的瞬间，看到的现象是____． 4．如图6所示，A1、A2是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是：用心 爱心 专心2A．开关S接通时，A2灯先亮、A1灯逐渐亮，最后A1A2一样亮 B．开关S接通时，A1、A2两灯始终一样亮C...
