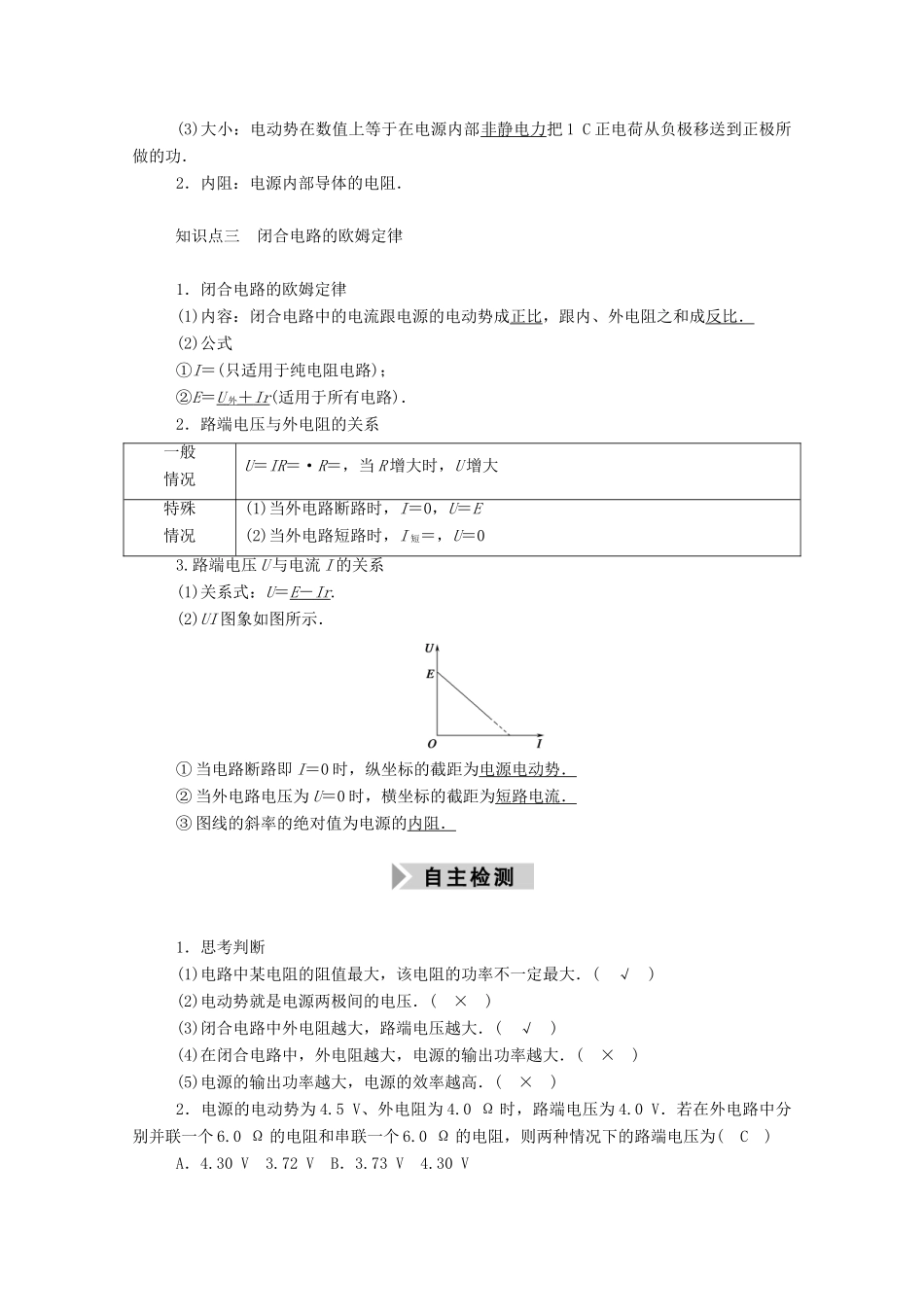

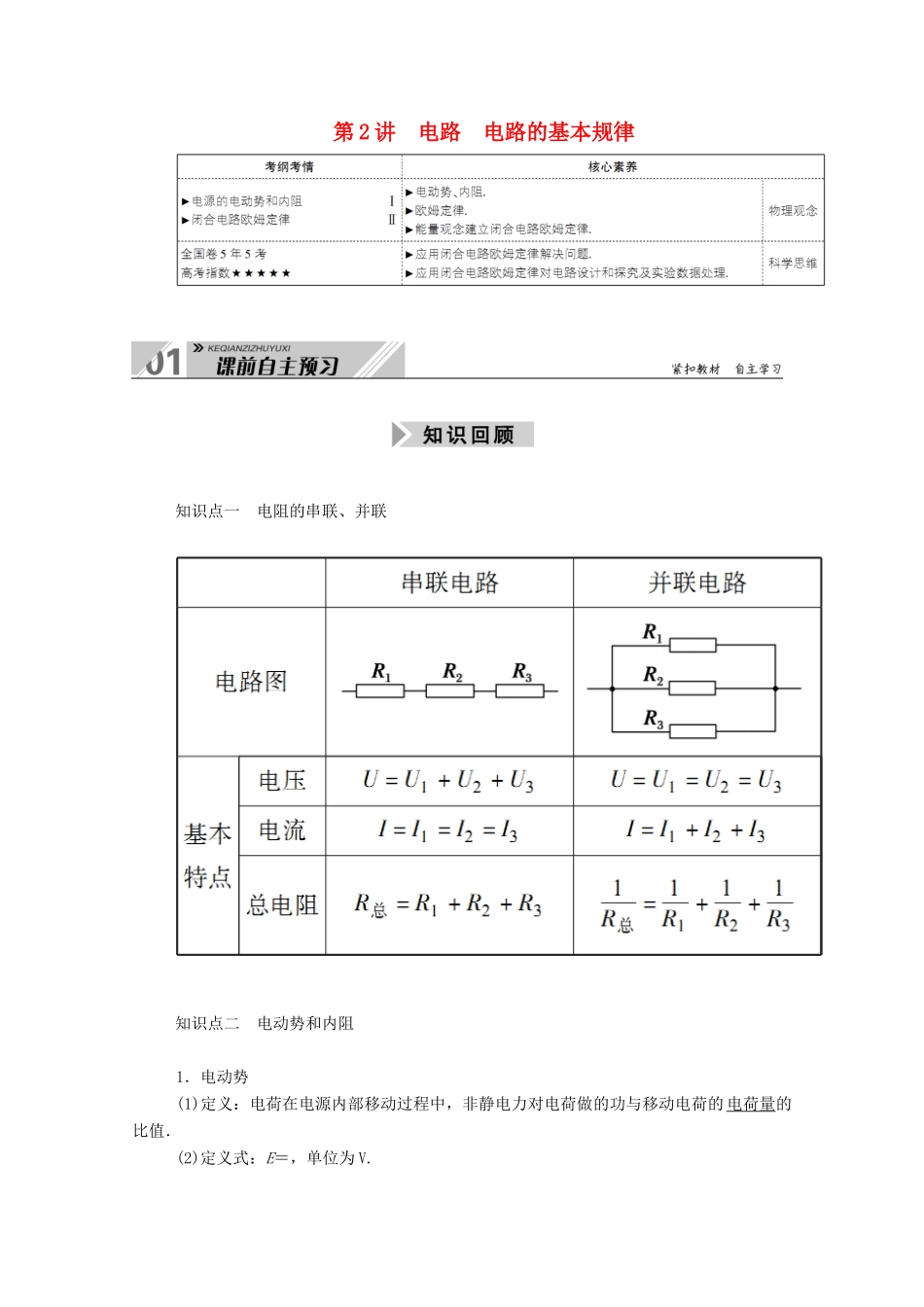

第 2 讲 电路 电路的基本规律 知识点一 电阻的串联、并联 知识点二 电动势和内阻 1．电动势(1)定义：电荷在电源内部移动过程中，非静电力对电荷做的功与移动电荷的 电荷量的比值．(2)定义式：E＝，单位为 V.(3)大小：电动势在数值上等于在电源内部非静电力把 1 C 正电荷从负极移送到正极所做的功．2．内阻：电源内部导体的电阻．知识点三 闭合电路的欧姆定律 1．闭合电路的欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比．(2)公式①I＝(只适用于纯电阻电路)；②E＝U 外＋ Ir (适用于所有电路)．2．路端电压与外电阻的关系一般情况U＝IR＝·R＝，当 R 增大时，U 增大特殊情况(1)当外电路断路时，I＝0，U＝E(2)当外电路短路时，I 短＝，U＝03.路端电压 U 与电流 I 的关系(1)关系式：U＝E － Ir .(2)UI 图象如图所示．① 当电路断路即 I＝0 时，纵坐标的截距为电源电动势．② 当外电路电压为 U＝0 时，横坐标的截距为短路电流．③ 图线的斜率的绝对值为电源的内阻．1．思考判断(1)电路中某电阻的阻值最大，该电阻的功率不一定最大．( √ )(2)电动势就是电源两极间的电压．( × )(3)闭合电路中外电阻越大，路端电压越大．( √ )(4)在闭合电路中，外电阻越大，电源的输出功率越大．( × )(5)电源的输出功率越大，电源的效率越高．( × )2．电源的电动势为 4.5 V、外电阻为 4.0 Ω 时，路端电压为 4.0 V．若在外电路中分别并联一个 6.0 Ω 的电阻和串联一个 6.0 Ω 的电阻，则两种情况下的路端电压为( C )A．4.30 V 3.72 V B．3.73 V 4.30 VC．3.72 V 4.29 V D．4.20 V 3.73 V解析：由闭合电路欧姆定律得 E＝U＋r，代入数据解得 r＝0.5 Ω.当并联一个 R1＝6 Ω 的电阻时，R 总＝＝2.4 Ω，则此时路端电压 U1＝·R 总＝3.72 V；当串联一个 R2＝6 Ω 的电阻时，R 总′＝R＋R2＝10 Ω，此时路端电压 U2＝·R 总′＝4.29 V，故 C 正确．3．如图是有两个量程的电压表，当使用 a、b 两个端点时，量程为 0～10 V，当使用a、c 两个端点时，量程为 0～100 V．已知电流表的内阻 Rg为 500 Ω，满偏电流 Ig为 1 mA，则电阻 R1、R2的值是( A )A．9 500 Ω 90 000 Ω B．90 000 Ω 9 500 ΩC．9 500 Ω 9 000 Ω D．9 000 Ω 9 500 Ω解析：接 a、b 时，串联 R1，由串联电路的特点，R...
