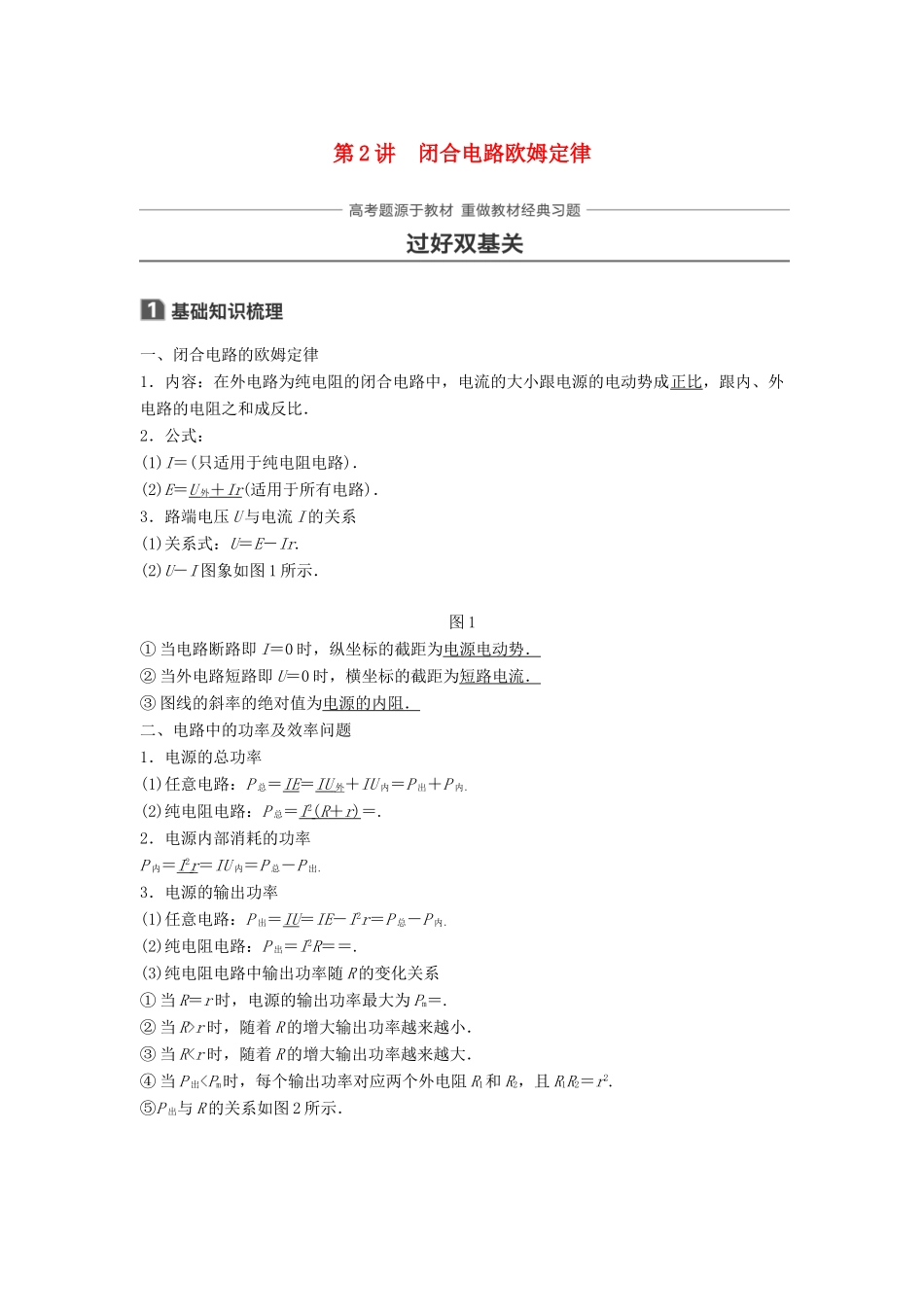

第 2 讲 闭合电路欧姆定律一、闭合电路的欧姆定律1．内容：在外电路为纯电阻的闭合电路中，电流的大小跟电源的电动势成正比，跟内、外电路的电阻之和成反比．2．公式：(1)I＝(只适用于纯电阻电路)．(2)E＝U 外＋ Ir (适用于所有电路)．3．路端电压 U 与电流 I 的关系(1)关系式：U＝E－Ir.(2)U－I 图象如图 1 所示．图 1① 当电路断路即 I＝0 时，纵坐标的截距为电源电动势．② 当外电路短路即 U＝0 时，横坐标的截距为短路电流．③ 图线的斜率的绝对值为电源的内阻．二、电路中的功率及效率问题1．电源的总功率(1)任意电路：P 总＝IE＝IU 外＋IU 内＝P 出＋P 内．(2)纯电阻电路：P 总＝I 2 ( R ＋ r ) ＝.2．电源内部消耗的功率P 内＝I 2 r ＝IU 内＝P 总－P 出．3．电源的输出功率(1)任意电路：P 出＝IU＝IE－I2r＝P 总－P 内．(2)纯电阻电路：P 出＝I2R＝＝.(3)纯电阻电路中输出功率随 R 的变化关系① 当 R＝r 时，电源的输出功率最大为 Pm＝.② 当 R>r 时，随着 R 的增大输出功率越来越小．③ 当 R
