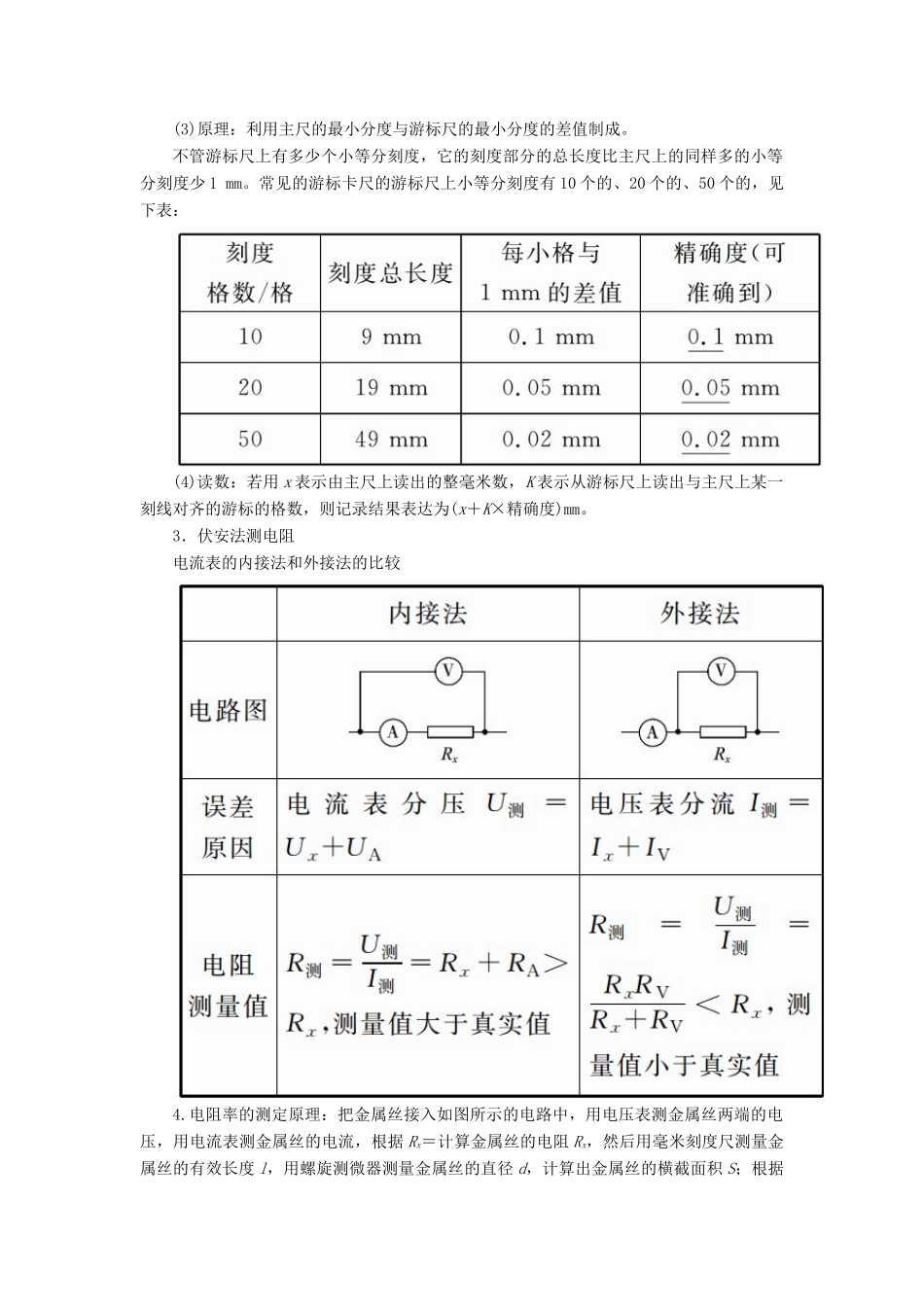

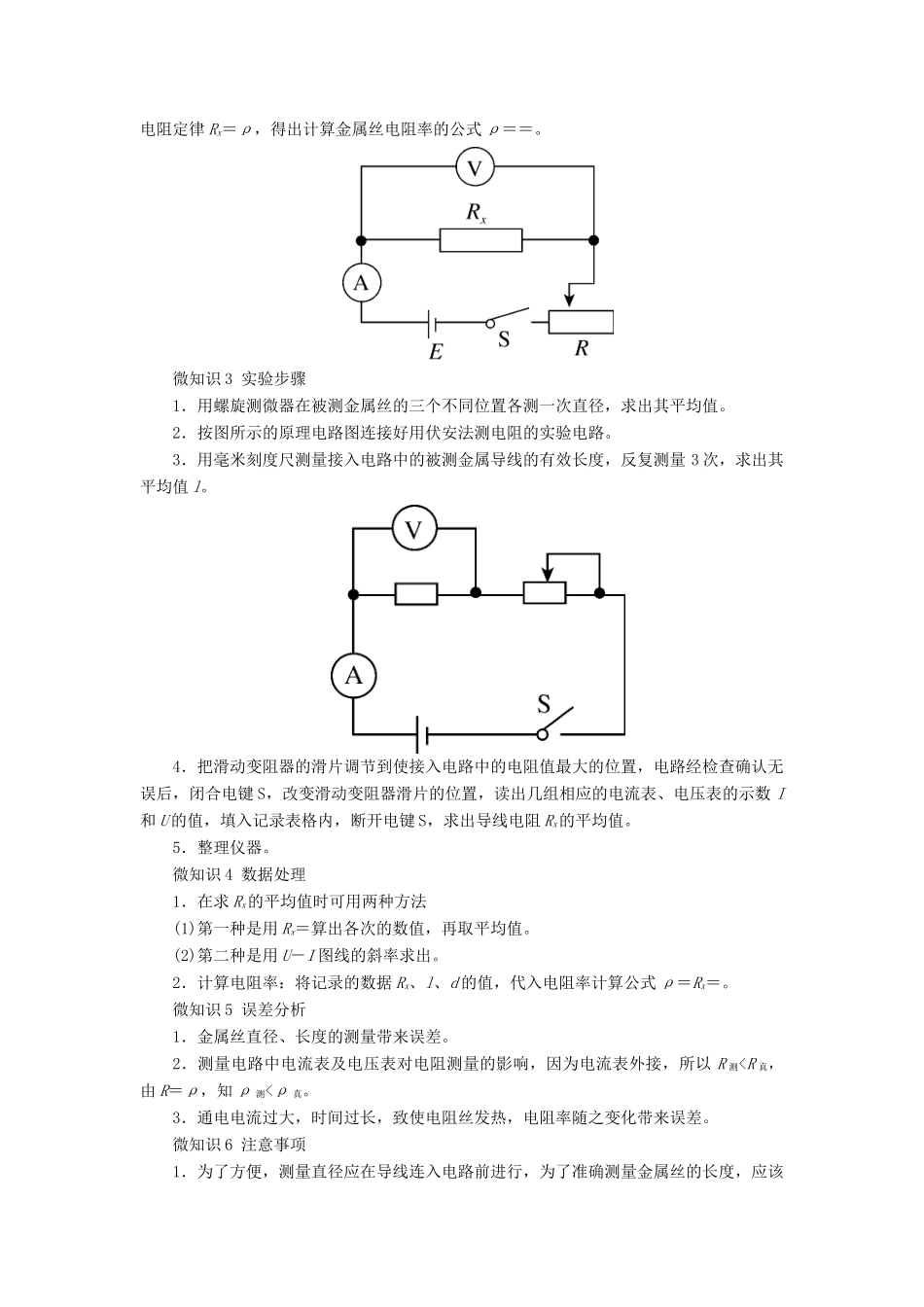

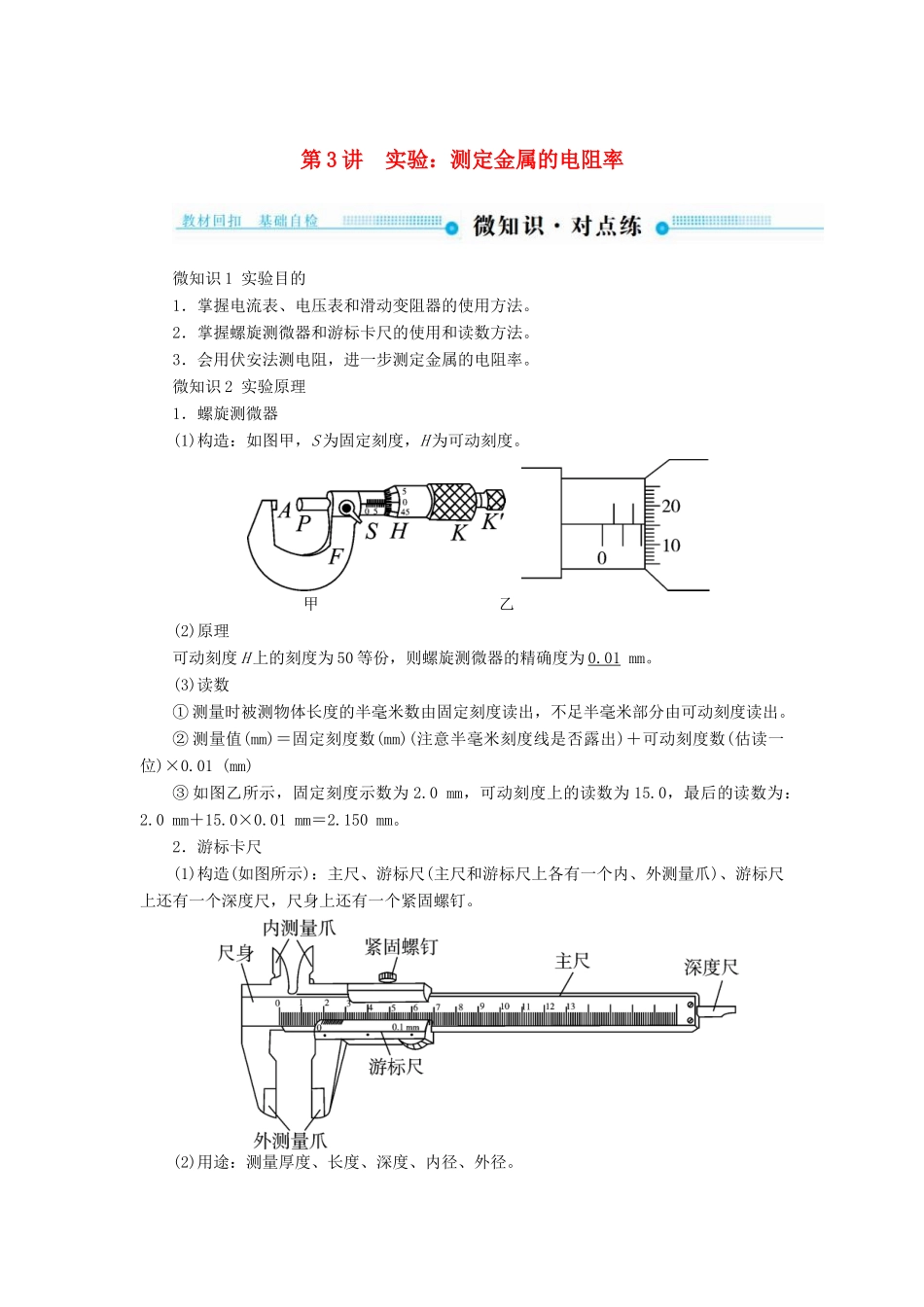

第 3 讲 实验：测定金属的电阻率微知识 1 实验目的1．掌握电流表、电压表和滑动变阻器的使用方法。2．掌握螺旋测微器和游标卡尺的使用和读数方法。3．会用伏安法测电阻，进一步测定金属的电阻率。微知识 2 实验原理1．螺旋测微器(1)构造：如图甲，S 为固定刻度，H 为可动刻度。 甲 乙(2)原理可动刻度 H 上的刻度为 50 等份，则螺旋测微器的精确度为 0.01 mm。(3)读数① 测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出。② 测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01 (mm)③ 如图乙所示，固定刻度示数为 2.0 mm，可动刻度上的读数为 15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm。2．游标卡尺(1)构造(如图所示)：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉。(2)用途：测量厚度、长度、深度、内径、外径。(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm。常见的游标卡尺的游标尺上小等分刻度有 10 个的、20 个的、50 个的，见下表：(4)读数：若用 x 表示由主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm。3．伏安法测电阻电流表的内接法和外接法的比较4.电阻率的测定原理：把金属丝接入如图所示的电路中，用电压表测金属丝两端的电压，用电流表测金属丝的电流，根据 Rx＝计算金属丝的电阻 Rx，然后用毫米刻度尺测量金属丝的有效长度 l，用螺旋测微器测量金属丝的直径 d，计算出金属丝的横截面积 S；根据电阻定律 Rx＝ρ，得出计算金属丝电阻率的公式 ρ＝＝。微知识 3 实验步骤1．用螺旋测微器在被测金属丝的三个不同位置各测一次直径，求出其平均值。2．按图所示的原理电路图连接好用伏安法测电阻的实验电路。3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量 3 次，求出其平均值 l。4．把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键 S，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数 I和 U 的值，填入记录表格内，断开电键 S，求出导线电阻 Rx的平均值。5．整理仪器。微知识 4 数据处理...
