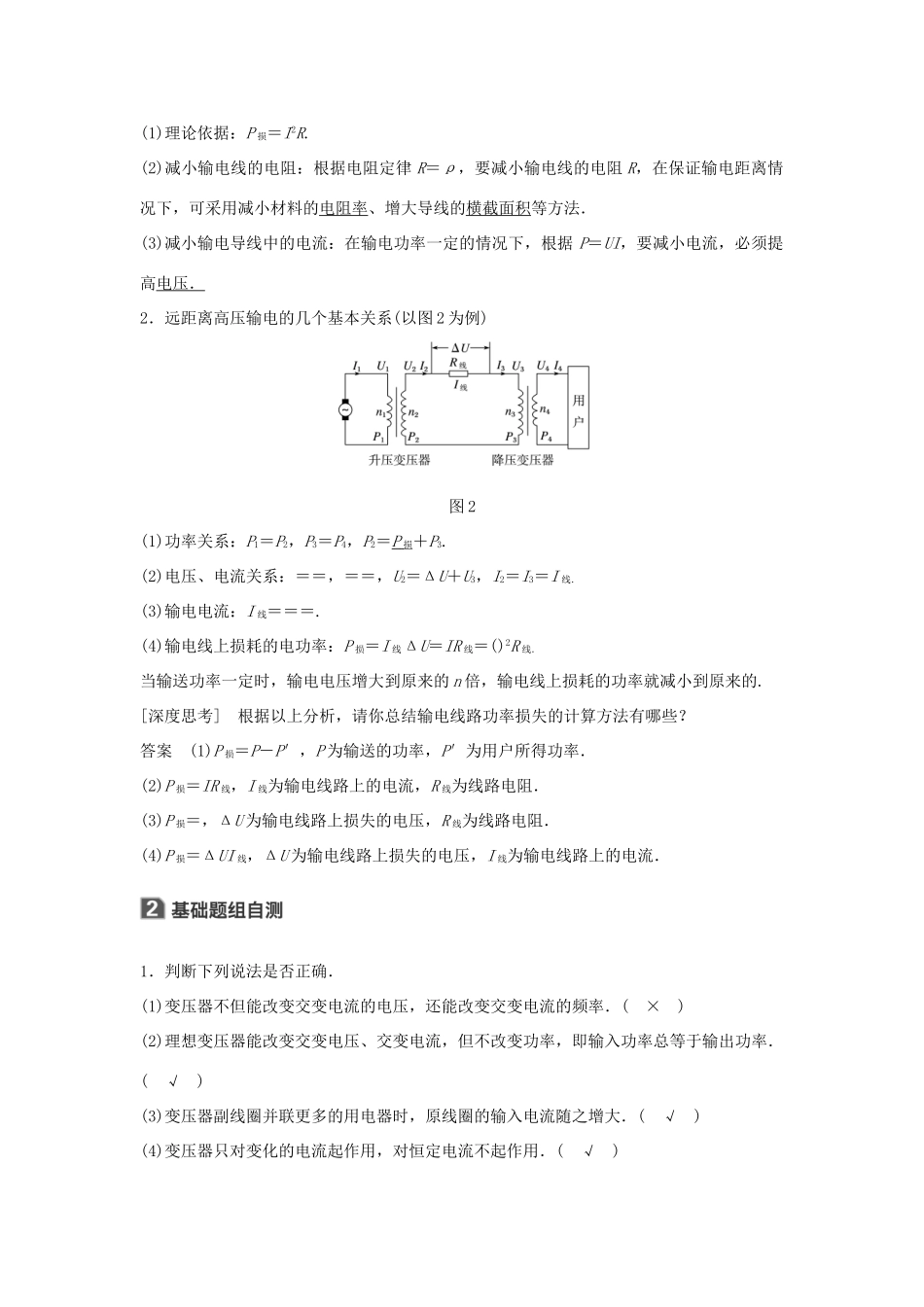

第 2 讲 变压器、电能的输送一、理想变压器基本关系1．构造如图 1 所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的．图 1(1)原线圈：与交流电源连接的线圈，也叫初级线圈．(2)副线圈：与负载连接的线圈，也叫次级线圈．2．原理电流磁效应、电磁感应．3．基本关系式(1)功率关系：P 入＝P 出．(2)电压关系：＝.(3)电流关系：只有一个副线圈时＝.由 P 入＝P 出及 P＝UI 推出有多个副线圈时，U1I1＝U2I2＋ U 3I3＋…＋ U nIn.[深度思考] 请你根据以上分析总结理想变压器原、副线圈功率、电压和电流的决定关系．答案 (1)电压：副线圈电压 U2由原线圈电压 U1和匝数比决定．(2)功率：原线圈的输入功率 P1由副线圈的输出功率 P2决定．(3)电流：原线圈电流 I1由副线圈电流 I2和匝数比决定．二、远距离输电问题1．减少输电电能损失的两种方法(1)理论依据：P 损＝I2R.(2)减小输电线的电阻：根据电阻定律 R＝ρ，要减小输电线的电阻 R，在保证输电距离情况下，可采用减小材料的电阻率、增大导线的横截面积等方法．(3)减小输电导线中的电流：在输电功率一定的情况下，根据 P＝UI，要减小电流，必须提高电压．2．远距离高压输电的几个基本关系(以图 2 为例)图 2(1)功率关系：P1＝P2，P3＝P4，P2＝P 损＋P3.(2)电压、电流关系：＝＝，＝＝，U2＝ΔU＋U3，I2＝I3＝I 线．(3)输电电流：I 线＝＝＝.(4)输电线上损耗的电功率：P 损＝I 线ΔU＝IR 线＝()2R 线．当输送功率一定时，输电电压增大到原来的 n 倍，输电线上损耗的功率就减小到原来的.[深度思考] 根据以上分析，请你总结输电线路功率损失的计算方法有哪些？答案 (1)P 损＝P－P′，P 为输送的功率，P′为用户所得功率．(2)P 损＝IR 线，I 线为输电线路上的电流，R 线为线路电阻．(3)P 损＝，ΔU 为输电线路上损失的电压，R 线为线路电阻．(4)P 损＝ΔUI 线，ΔU 为输电线路上损失的电压，I 线为输电线路上的电流．1．判断下列说法是否正确．(1)变压器不但能改变交变电流的电压，还能改变交变电流的频率．( × )(2)理想变压器能改变交变电压、交变电流，但不改变功率，即输入功率总等于输出功率．( √ )(3)变压器副线圈并联更多的用电器时，原线圈的输入电流随之增大．( √ )(4)变压器只对变化的电流起作用，对恒定电流不起作用．( √ )(5)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压．( × )2．(人教版选修 3－2P44...
