高考物理一轮复习 实验七 测定金属的电阻率练习使用螺旋测微器教学案-人教版高三全册物理教学案VIP专享

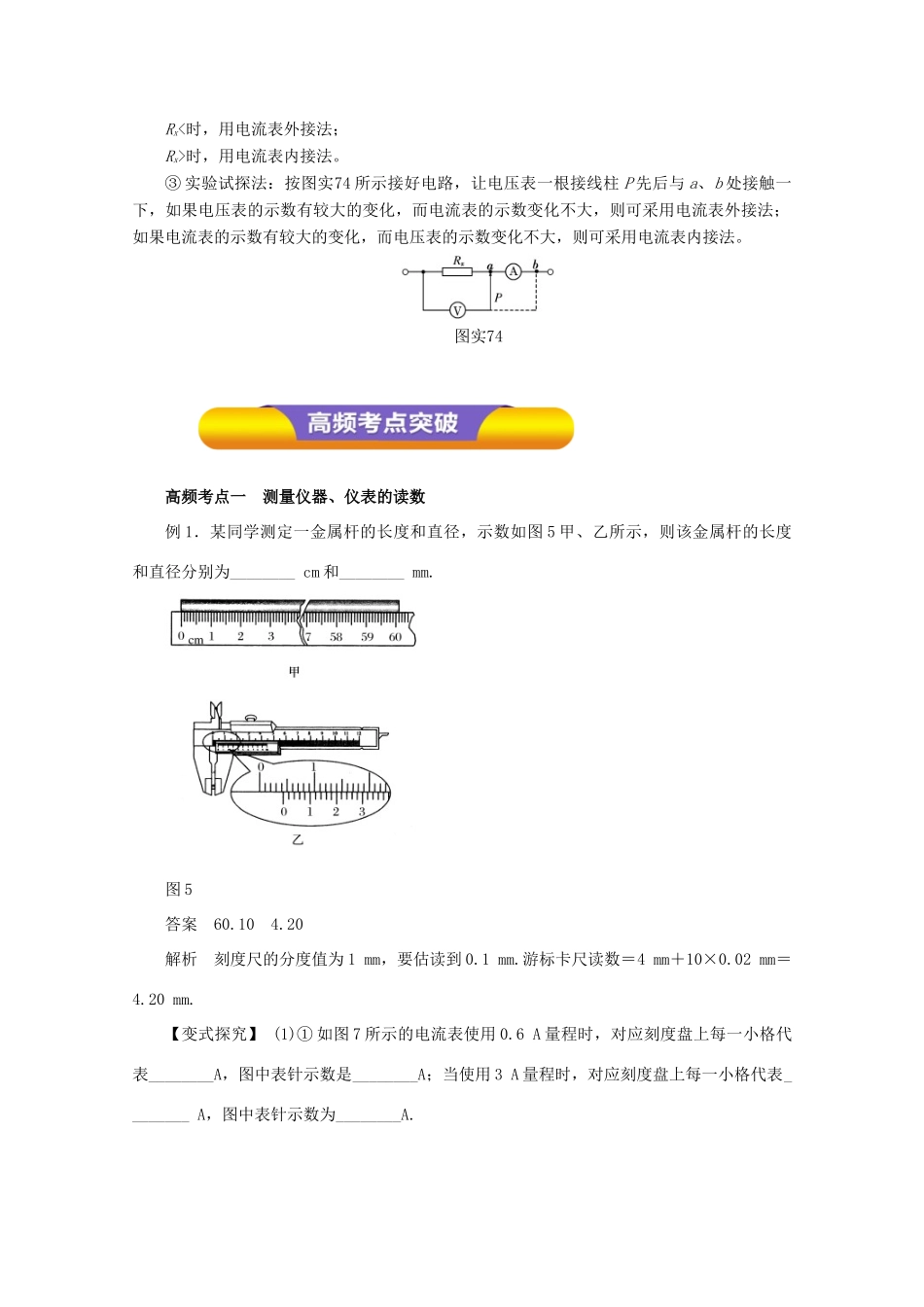

实验七 测定金属的电阻率练习使用螺旋测微器1.掌握螺旋测微器的原理及读数方法.2.掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法.3.会用伏安法测电阻，并能测定金属丝的电阻率． 一、实验目的1．掌握电流表、电压表和滑动变阻器的使用方法。2．掌握螺旋测微器的使用方法和读数方法。3．学会利用伏安法测电阻，进一步测出金属丝的电阻率。二、实验器材被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关 、导线若干。1．螺旋测微器(1)构造：如图实71 所示，它的测砧 A 和固定刻度 B 固定在尺架 C 上，旋钮 D、微调旋钮D′和可动刻度 E、测微螺杆 F 连在一起，通过精密螺纹套在 B 上。图实71(2)原理：测微螺杆 F 与固定刻度 B 之间的精密螺纹的螺距为 0.5 mm，即旋钮 D 每旋转一周，F 前进或后退 0.5 mm，而可动刻度 E 上的刻度为 50 等份，每转动一小格，F 前进或后退0.01 mm，即螺旋测微器的精确度为 0.01 mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。(3)读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出。测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)图实72如图实72 所示，固定刻度示数为 2.0 mm，不足半毫米而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm。2．游标卡尺(1)构造：如图实73 所示，主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉。图实73(2)用途：测量厚度、长度、深度、内径、外径。(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm。常见的游标卡尺的游标尺上小等分刻度有 10 个的、20 个的、50 个的，见下表：刻度格数(分度)刻度总长度每小格与 1 mm 的差值 精确度(可准确到)109 mm0.1 mm0.1 mm2019 mm0.05 mm0.05 mm5049 mm0.02 mm0.02 mm(4)读数：若用 x 表示由主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度) mm。3．伏安法测电阻(1)电流表的内接法和外接法的比较内接法外接法电路图误差原因电流表分压U 测＝Ux＋UA电压表分流I 测＝Ix＋IV电阻测量值R...
