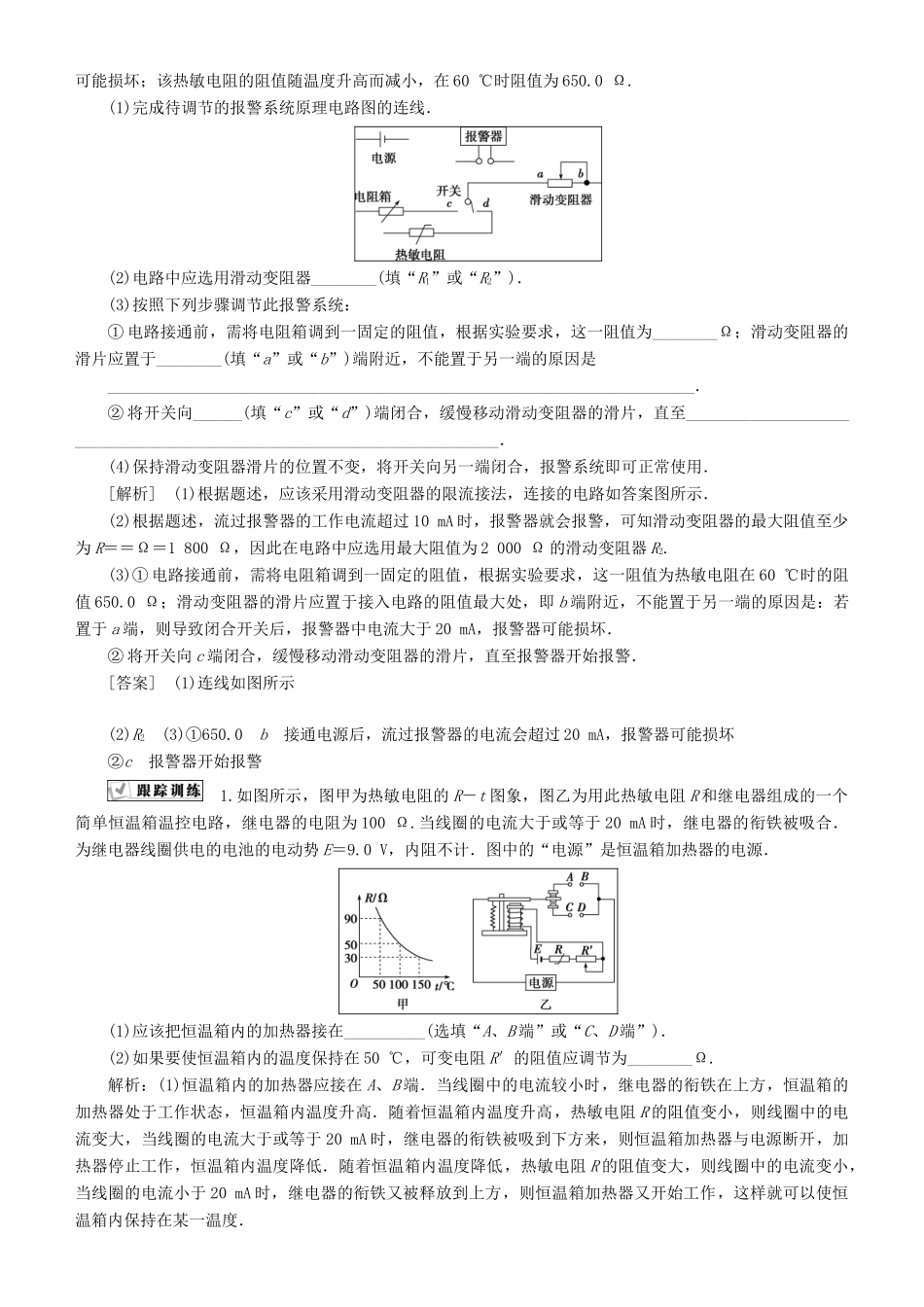

第 3 讲 传感器的简单使用 一、实验目的1．了解传感器的工作过程，探究敏感元件的特性．2．学会传感器的简单使用．二、实验原理闭合电路欧姆定律，用欧姆表进行测量和观察．三、实验器材热敏电阻、光敏电阻、多用电表、铁架台、温度计、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等．四、实验步骤1．研究热敏电阻的热敏特性(1)将热敏电阻放入烧杯中的水中，测量水温和热敏电阻的阻值(如实验原理图甲所示)．(2)改变水的温度，多次测量水的温度和热敏电阻的阻值，记录在表格中．2．研究光敏电阻的光敏特性(1)将光敏电阻、多用电表、灯泡、滑动变阻器连接好(如实验原理图乙所示)，其中多用电表置于“×100”挡．(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据．(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录．(4)用手掌(或黑纸)遮光时，观察表盘指针显示电阻阻值的情况，并记录． 对热敏电阻的特性和应用的考查[学生用书 P225]热敏电阻的热敏特性1．画图象：在如图坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．2．得结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．【典题例析】 (2016·高考全国卷Ⅰ)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过 60 ℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过 Ic时就会报警)，电阻箱(最大阻值为 999.9 Ω)，直流电源(输出电压为 U，内阻不计)，滑动变阻器 R1(最大阻值为 1 000 Ω)，滑动变阻器 R2(最大阻值为 2 000 Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节．已知 U 约为 18 V，Ic约为 10 mA；流过报警器的电流超过 20 mA 时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在 60 ℃时阻值为 650.0 Ω.(1)完成待调节的报警系统原理电路图的连线．(2)电路中应选用滑动变阻器________(填“R1”或“R2”)．(3)按照下列步骤调节此报警系统：① 电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(填“a”或“b”)端附近，不能置于另一端的原因是________________________________________________________________________．② 将开关向______(填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至______________...
