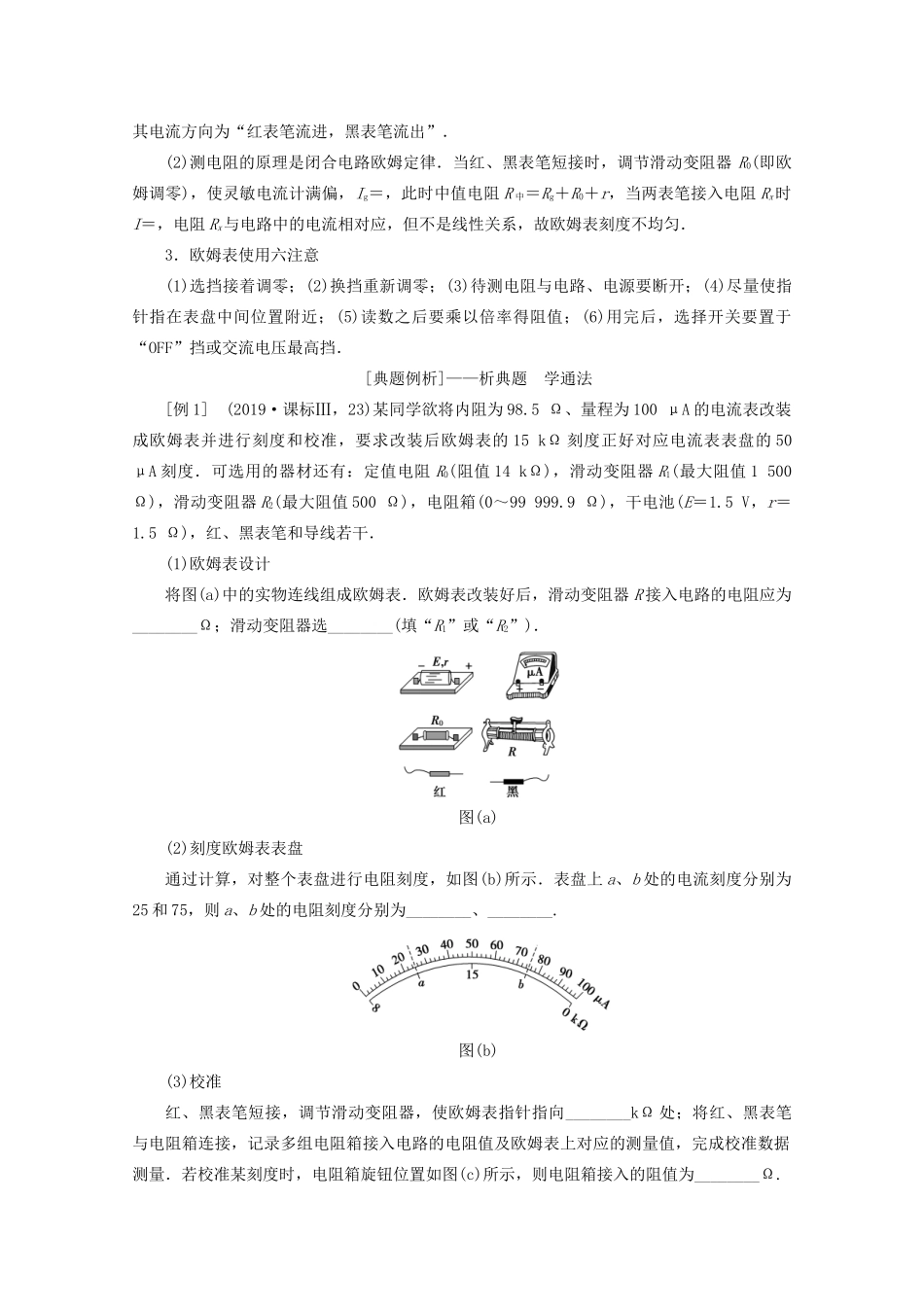

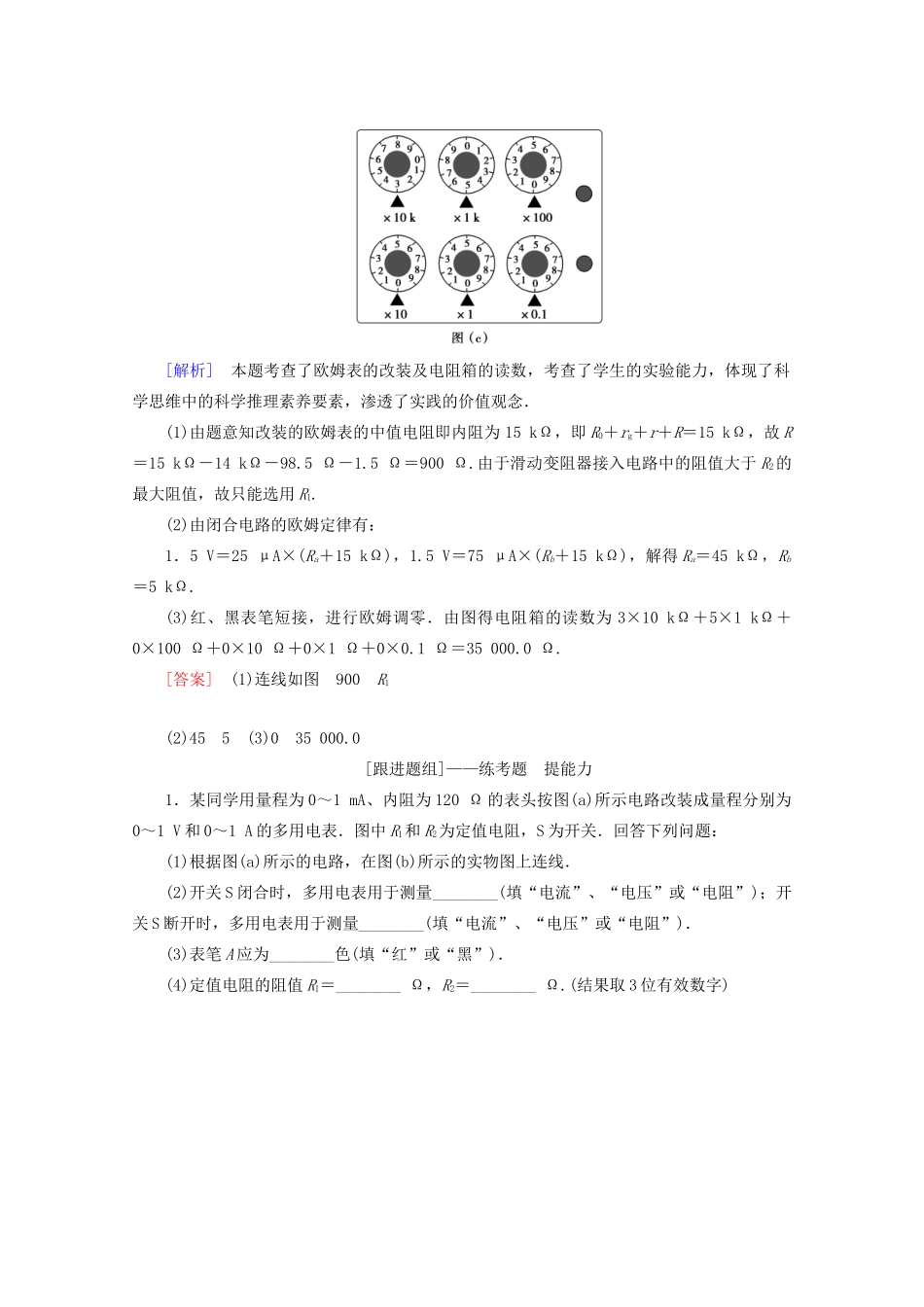

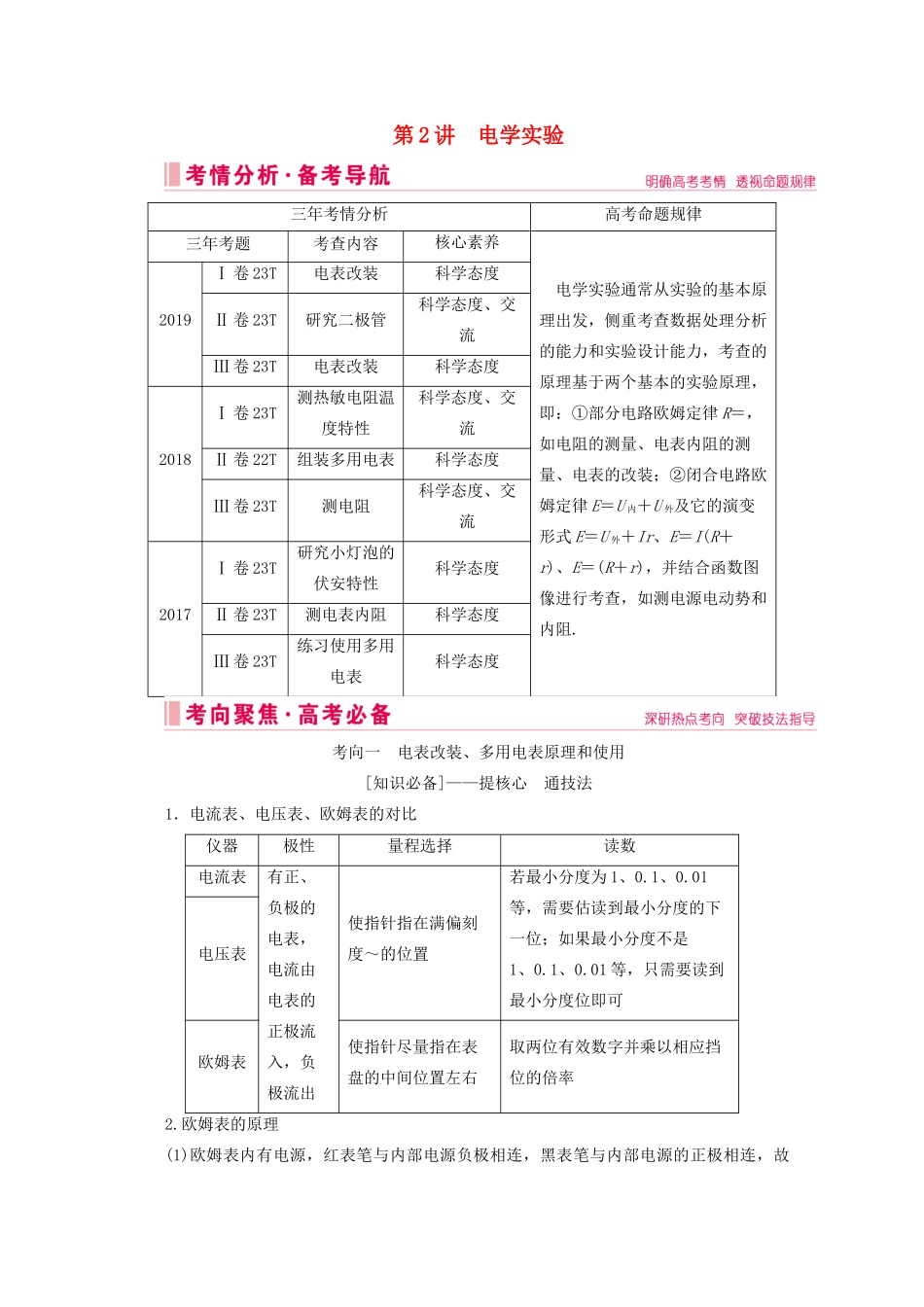

第 2 讲 电学实验三年考情分析高考命题规律三年考题考查内容核心素养 电学实验通常从实验的基本原理出发，侧重考查数据处理分析的能力和实验设计能力，考查的原理基于两个基本的实验原理，即：①部分电路欧姆定律 R＝，如电阻的测量、电表内阻的测量、电表的改装；②闭合电路欧姆定律 E＝U 内＋U 外及它的演变形式 E＝U 外＋Ir、E＝I(R＋r)、E＝(R＋r)，并结合函数图像进行考查，如测电源电动势和内阻.2019Ⅰ 卷 23T电表改装科学态度Ⅱ 卷 23T研究二极管科学态度、交流Ⅲ 卷 23T电表改装科学态度2018Ⅰ 卷 23T测热敏电阻温度特性科学态度、交流Ⅱ 卷 22T组装多用电表科学态度Ⅲ 卷 23T测电阻科学态度、交流2017Ⅰ 卷 23T研究小灯泡的伏安特性科学态度Ⅱ 卷 23T测电表内阻科学态度Ⅲ 卷 23T练习使用多用电表科学态度考向一 电表改装、多用电表原理和使用[知识必备]——提核心 通技法1．电流表、电压表、欧姆表的对比仪器极性量程选择读数电流表有正、负极的电表，电流由电表的正极流入，负极流出使指针指在满偏刻度～的位置若最小分度为 1、0.1、0.01等，需要估读到最小分度的下一位；如果最小分度不是1、0.1、0.01 等，只需要读到最小分度位即可电压表欧姆表使指针尽量指在表盘的中间位置左右取两位有效数字并乘以相应挡位的倍率2.欧姆表的原理(1)欧姆表内有电源，红表笔与内部电源负极相连，黑表笔与内部电源的正极相连，故其电流方向为“红表笔流进，黑表笔流出”．(2)测电阻的原理是闭合电路欧姆定律．当红、黑表笔短接时，调节滑动变阻器 R0(即欧姆调零)，使灵敏电流计满偏，Ig＝，此时中值电阻 R 中＝Rg＋R0＋r，当两表笔接入电阻 Rx时I＝，电阻 Rx与电路中的电流相对应，但不是线性关系，故欧姆表刻度不均匀．3．欧姆表使用六注意(1)选挡接着调零；(2)换挡重新调零；(3)待测电阻与电路、电源要断开；(4)尽量使指针指在表盘中间位置附近；(5)读数之后要乘以倍率得阻值；(6)用完后，选择开关要置于“OFF”挡或交流电压最高挡．[典题例析]——析典题 学通法[例 1] (2019·课标Ⅲ，23)某同学欲将内阻为 98.5 Ω、量程为 100 μA 的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的 15 kΩ 刻度正好对应电流表表盘的 50 μA 刻度．可选用的器材还有：定值电阻 R0(阻值 14 kΩ)，滑动变阻器 R1(最大阻值 1 500 Ω)，滑动变阻器 R2(最大阻值 500 Ω)，电阻箱(0～99 999.9 ...
