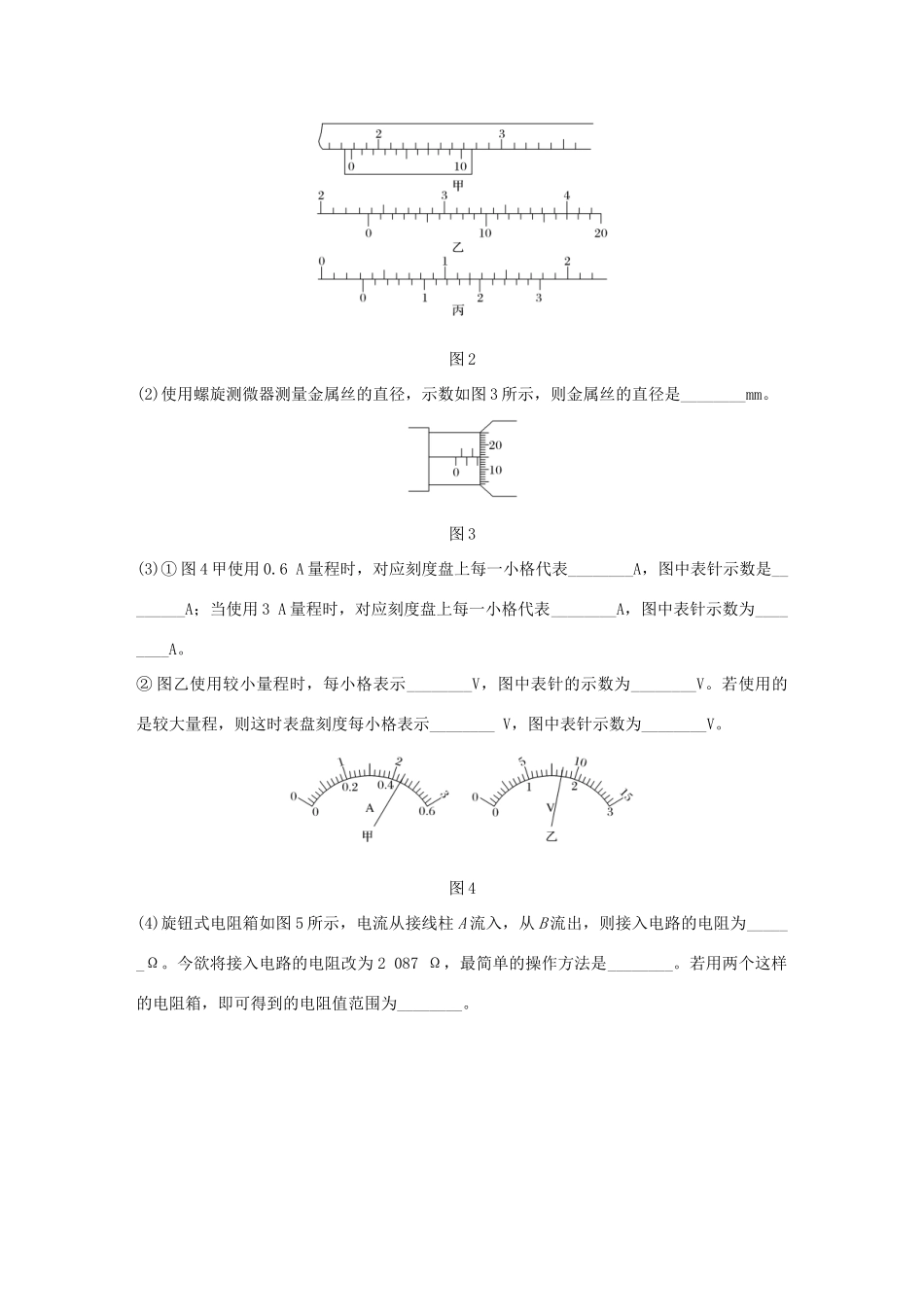

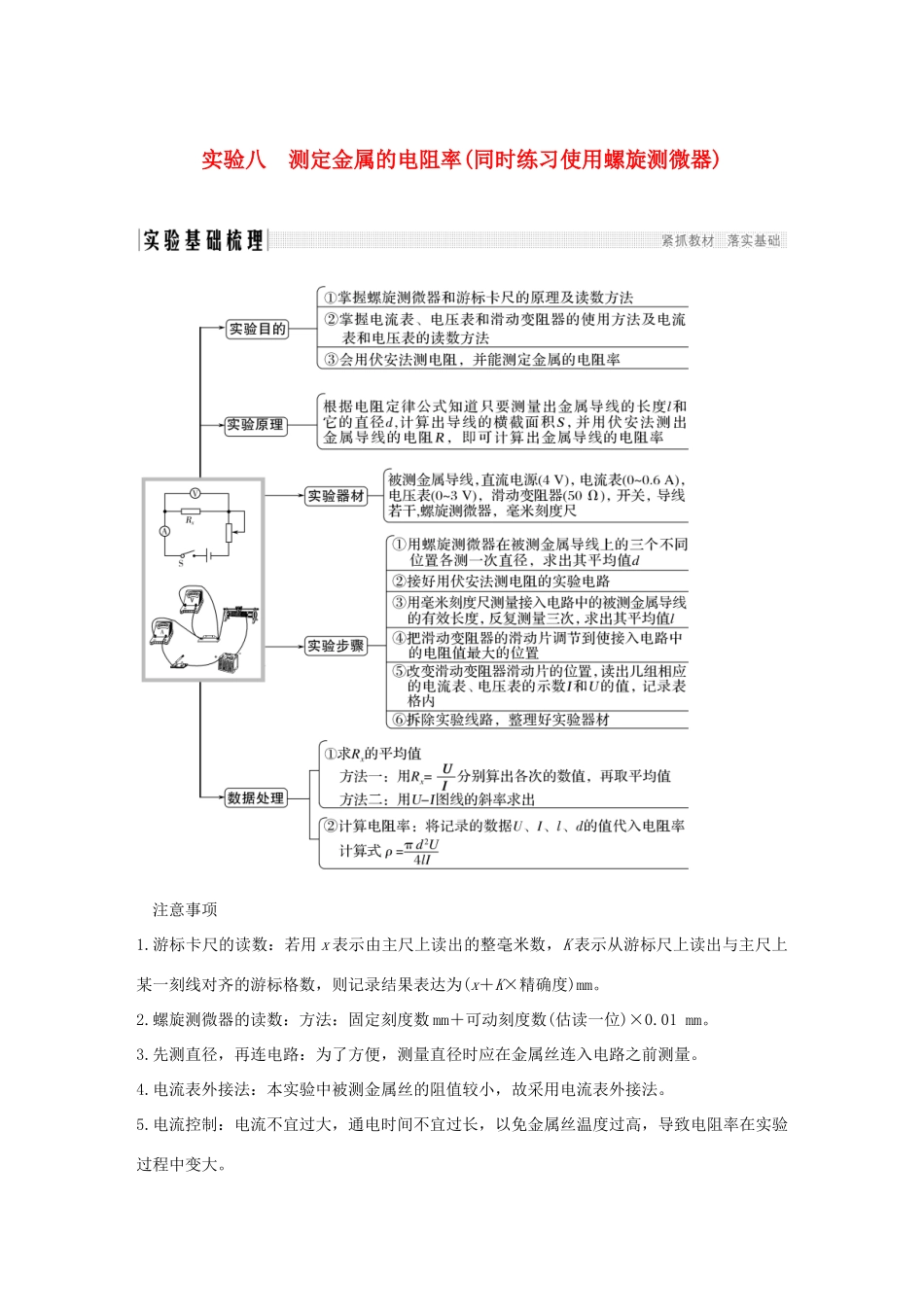

实验八 测定金属的电阻率(同时练习使用螺旋测微器)注意事项1.游标卡尺的读数：若用 x 表示由主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻线对齐的游标格数，则记录结果表达为(x＋K×精确度)mm。2.螺旋测微器的读数：方法：固定刻度数 mm＋可动刻度数(估读一位)×0.01 mm。3.先测直径，再连电路：为了方便，测量直径时应在金属丝连入电路之前测量。4.电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法。5.电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大。误差分析热点一 测量仪器、仪表的读数1.游标卡尺(1)游标卡尺的读数＝主尺读数＋游标尺读数。(2)游标卡尺的读数方法：“三看”① 第一看→精确度② 第二看→游标尺上的 0 刻度线位置，区分零刻度与标尺最前端例如(如图 1 所示)图 1③ 第三看→游标尺的哪条(第 N 条)刻度线与主尺上的刻度线对齐2.螺旋测微器读数螺旋测微器读数＝固定刻度部分读数(mm)＋可动刻度部分读数×精确度(mm)。3.电压表和电流表(1)0～3 V 的电压表和 0～3 A 的电流表读数方法相同，此量程下的精确度是 0.1 V 或 0.1 A，看清楚指针的实际位置，读到小数点后面两位。(2)对于 0～15 V 量程的电压表，精确度是 0.5 V，在读数时只要求读到小数点后面一位，即读到 0.1 V。(3)对于 0～0.6 A 量程的电流表，精确度是 0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半 0.01 A。【例 1】 (1)如图 2 所示的三把游标卡尺，它们的游标卡尺从上至下分别为 9 mm 长 10 等分、19 mm长20等 分 、 49 mm长50等 分 ， 它 们 的 读 数 依 次 为________mm，________mm，________mm。图 2(2)使用螺旋测微器测量金属丝的直径，示数如图 3 所示，则金属丝的直径是________mm。图 3(3)① 图 4 甲使用 0.6 A 量程时，对应刻度盘上每一小格代表________A，图中表针示数是________A；当使用 3 A 量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A。② 图乙使用较小量程时，每小格表示________V，图中表针的示数为________V。若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针示数为________V。图 4(4)旋钮式电阻箱如图 5 所示，电流从接线柱 A 流入，从 B 流出，则接入电路的电阻为______Ω。今欲...
