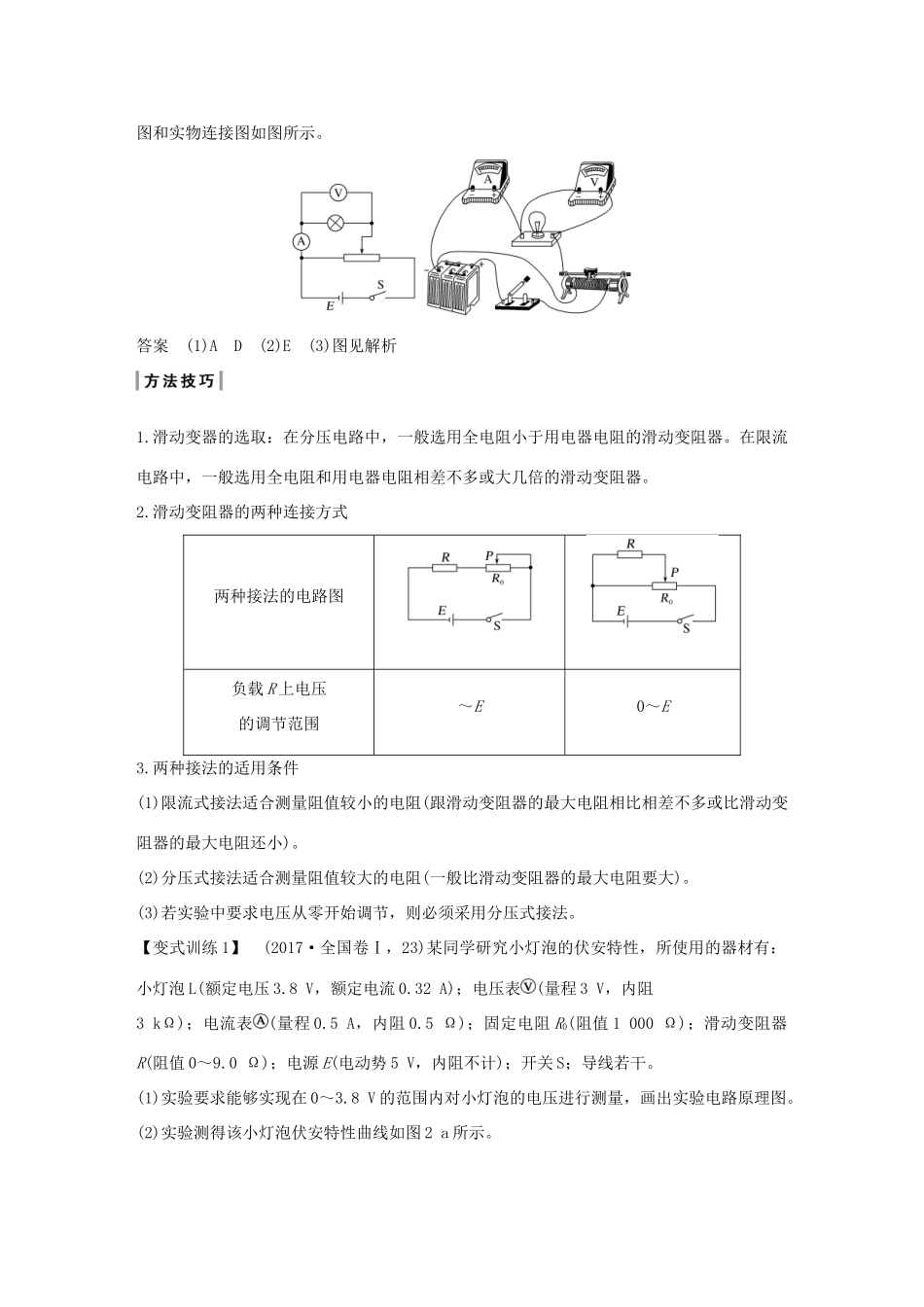

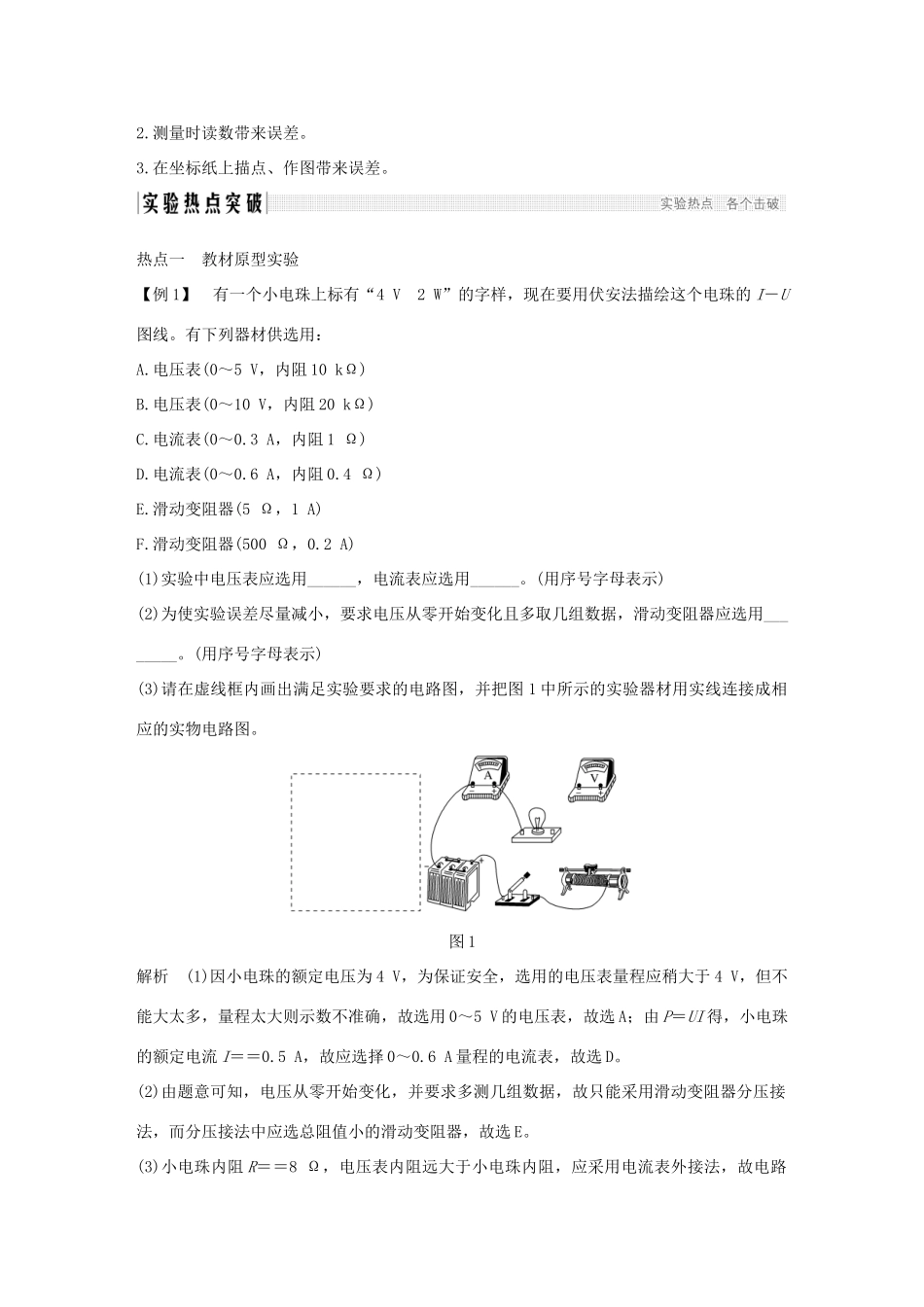

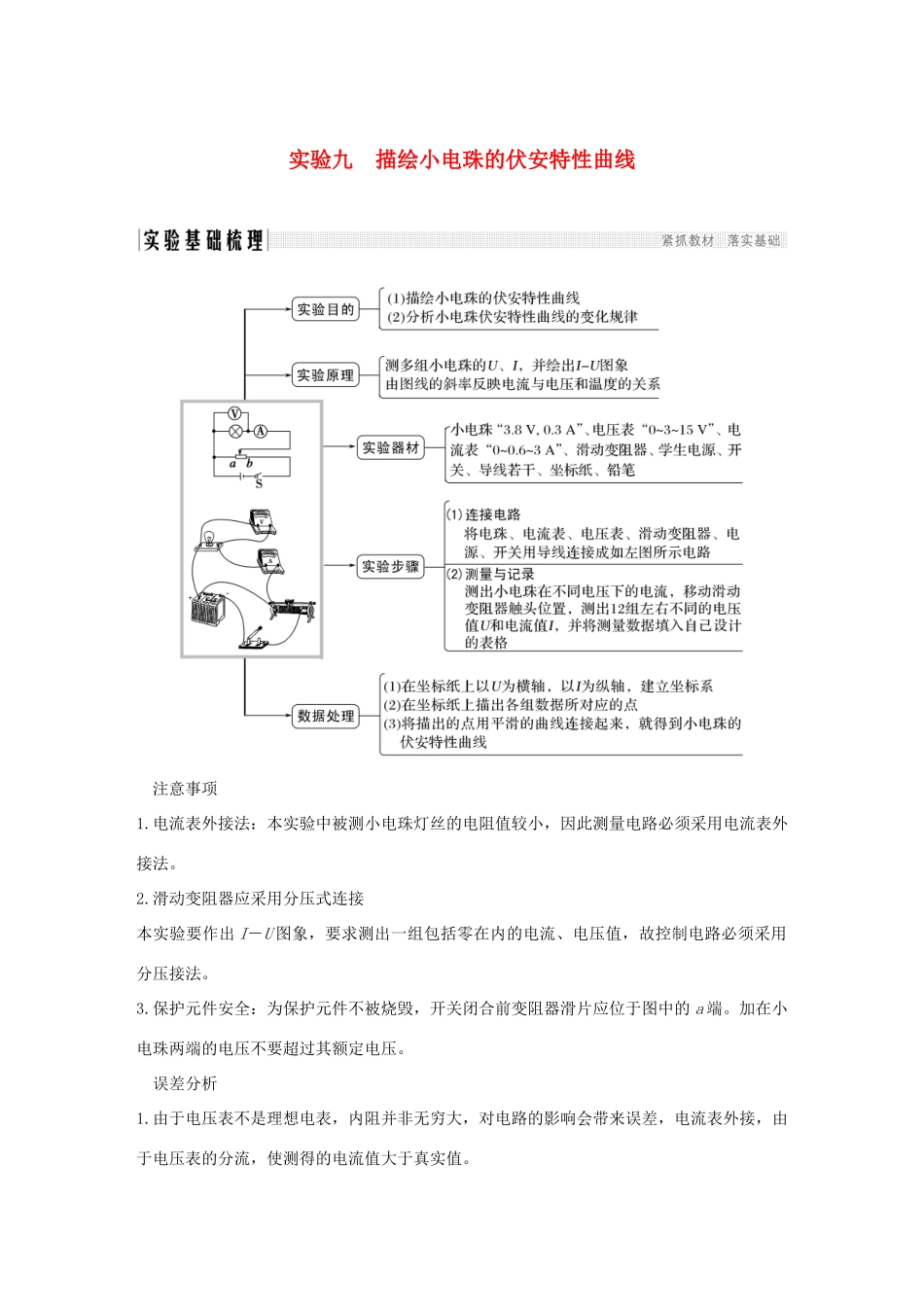

实验九 描绘小电珠的伏安特性曲线注意事项1.电流表外接法：本实验中被测小电珠灯丝的电阻值较小，因此测量电路必须采用电流表外接法。2.滑动变阻器应采用分压式连接本实验要作出 I－U 图象，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压接法。3.保护元件安全：为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的 a 端。加在小电珠两端的电压不要超过其额定电压。误差分析1.由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值。2.测量时读数带来误差。3.在坐标纸上描点、作图带来误差。热点一 教材原型实验【例 1】 有一个小电珠上标有“4 V 2 W”的字样，现在要用伏安法描绘这个电珠的 I－U图线。有下列器材供选用：A.电压表(0～5 V，内阻 10 kΩ)B.电压表(0～10 V，内阻 20 kΩ)C.电流表(0～0.3 A，内阻 1 Ω)D.电流表(0～0.6 A，内阻 0.4 Ω)E.滑动变阻器(5 Ω，1 A)F.滑动变阻器(500 Ω，0.2 A)(1)实验中电压表应选用______，电流表应选用______。(用序号字母表示)(2)为使实验误差尽量减小，要求电压从零开始变化且多取几组数据，滑动变阻器应选用________。(用序号字母表示)(3)请在虚线框内画出满足实验要求的电路图，并把图 1 中所示的实验器材用实线连接成相应的实物电路图。图 1解析 (1)因小电珠的额定电压为 4 V，为保证安全，选用的电压表量程应稍大于 4 V，但不能大太多，量程太大则示数不准确，故选用 0～5 V 的电压表，故选 A；由 P＝UI 得，小电珠的额定电流 I＝＝0.5 A，故应选择 0～0.6 A 量程的电流表，故选 D。(2)由题意可知，电压从零开始变化，并要求多测几组数据，故只能采用滑动变阻器分压接法，而分压接法中应选总阻值小的滑动变阻器，故选 E。(3)小电珠内阻 R＝＝8 Ω，电压表内阻远大于小电珠内阻，应采用电流表外接法，故电路图和实物连接图如图所示。答案 (1)A D (2)E (3)图见解析1.滑动变器的选取：在分压电路中，一般选用全电阻小于用电器电阻的滑动变阻器。在限流电路中，一般选用全电阻和用电器电阻相差不多或大几倍的滑动变阻器。2.滑动变阻器的两种连接方式两种接法的电路图负载 R 上电压的调节范围～E0～E3.两种接法的适用条件(1)限流式接法适合测量阻值较小的电阻(跟滑动变阻器的最大电阻相比相差不多或比滑动变阻器的最大电阻还小)。(2)分压式接...
