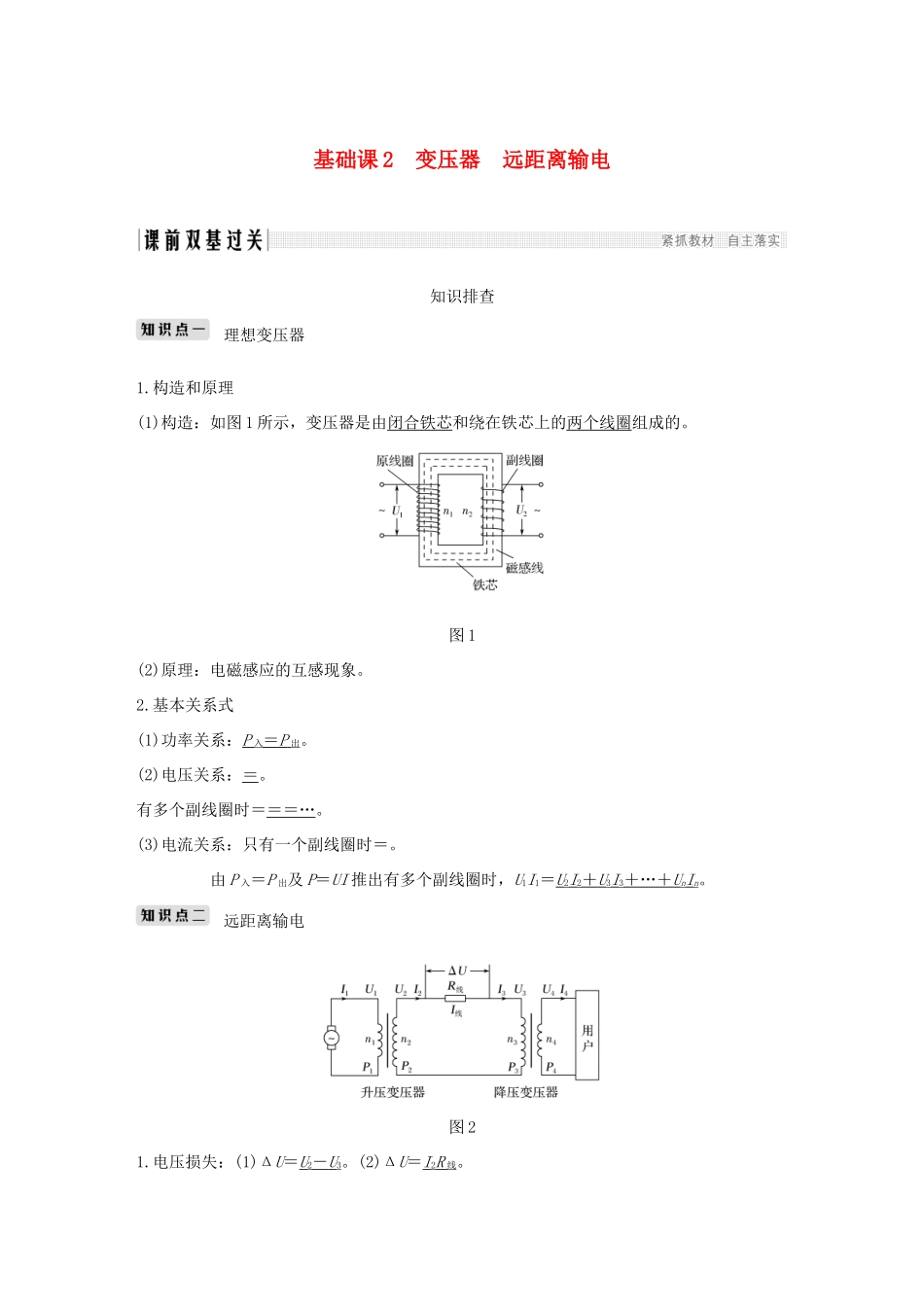

基础课 2 变压器 远距离输电知识排查理想变压器1.构造和原理(1)构造：如图 1 所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。图 1(2)原理：电磁感应的互感现象。2.基本关系式(1)功率关系：P 入＝ P 出。(2)电压关系：＝。有多个副线圈时＝＝＝…。(3)电流关系：只有一个副线圈时＝。由 P 入＝P 出及 P＝UI 推出有多个副线圈时，U1I1＝U2I2＋ U 3I3＋…＋ U nIn。远距离输电图 21.电压损失：(1)ΔU＝U2－ U 3。(2)ΔU＝I2R 线。2.功率损失：(1)ΔP＝P2－P3。(2)ΔP＝IR＝。3.功率关系：P1＝P2，P3＝P4，P2＝P 损＋P3。4.电压、电流关系：＝＝，＝＝，U2＝Δ U ＋U3，I2＝I3＝I 线。5.输电电流：I 线＝＝＝。6.输电线上损耗的电功率：P 损＝I 线ΔU＝IR 线＝R 线。小题速练1.[人教版选修 3－2·P44·T2改编]有些机床为了安全，照明电灯用的电压是 36 V，这个电压是把 380 V 的电压降压后得到的。如果变压器的原线圈是 1 140 匝，副线圈是( )A.1 081 匝 B.1 800 匝C.108 匝 D.8 010 匝解析 由题意知 U1＝380 V，U2＝36 V，n1＝1 140，则＝得 n2＝n1＝108。选项 C 正确。答案 C2.(多选)如图 3 所示是通过变压器给用户供电的示意图，变压器的输入电压是电网电压，基本稳定，输出电压通过输电线输送给用户。输电线的电阻用 R0表示，用变阻器的电阻 R 表示用户用电器的总电阻，当变阻器的滑动触头 P 向上移动时，以下说法正确的是( )图 3A.相当于增加用电器的个数B.V1的示数随 V2示数的增大而增大C.A1的示数随 A2示数的减小而减小D.变压器的输入功率减小解析 当变阻器的滑动触头 P 向上移动时，用电器的总电阻增大，相当于并联的用电器数目减少，故选项 A 错误，D 正确；同时变压器的输入功率减小，由于电网电压 u 不变，所以两个电压表的示数不变，故选项 B 错误；由于变压器的输出功率决定输入功率，所以 A1的示数随 A2示数的减小而减小，故选项 C 正确。答案 CD3.[人教版选修 3－2·P50·T3改编]从发电站输出的功率为 220 kW，输电线的总电阻为 0.05 Ω，用 110 V 和 11 kV 两种电压输电。两种情况下输电线上由电阻造成的电压损失之比为( )A.100∶1 B.1∶100C.1∶10 D.10∶1解析 由题意知输电线上的电流 I＝，则输电线的总电阻造成的电压损失 ΔU＝Ir＝，故＝＝＝＝，故选项 A 正确。答案 A 理想变压器基本关系的应用1.理想变压...
