放大电路中引入负反馈的一般原则

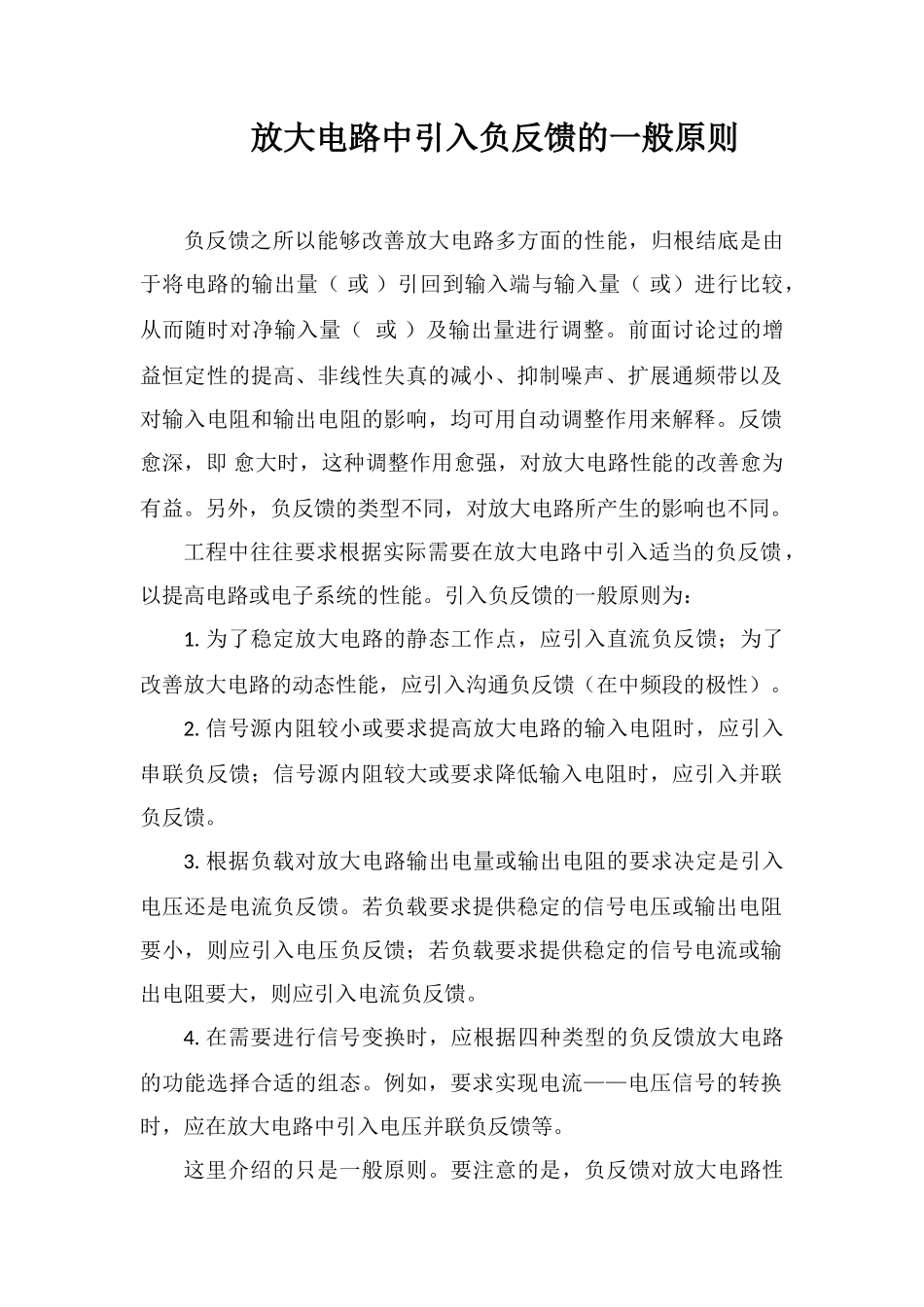

放大电路中引入负反馈的一般原则_第1页
1/2

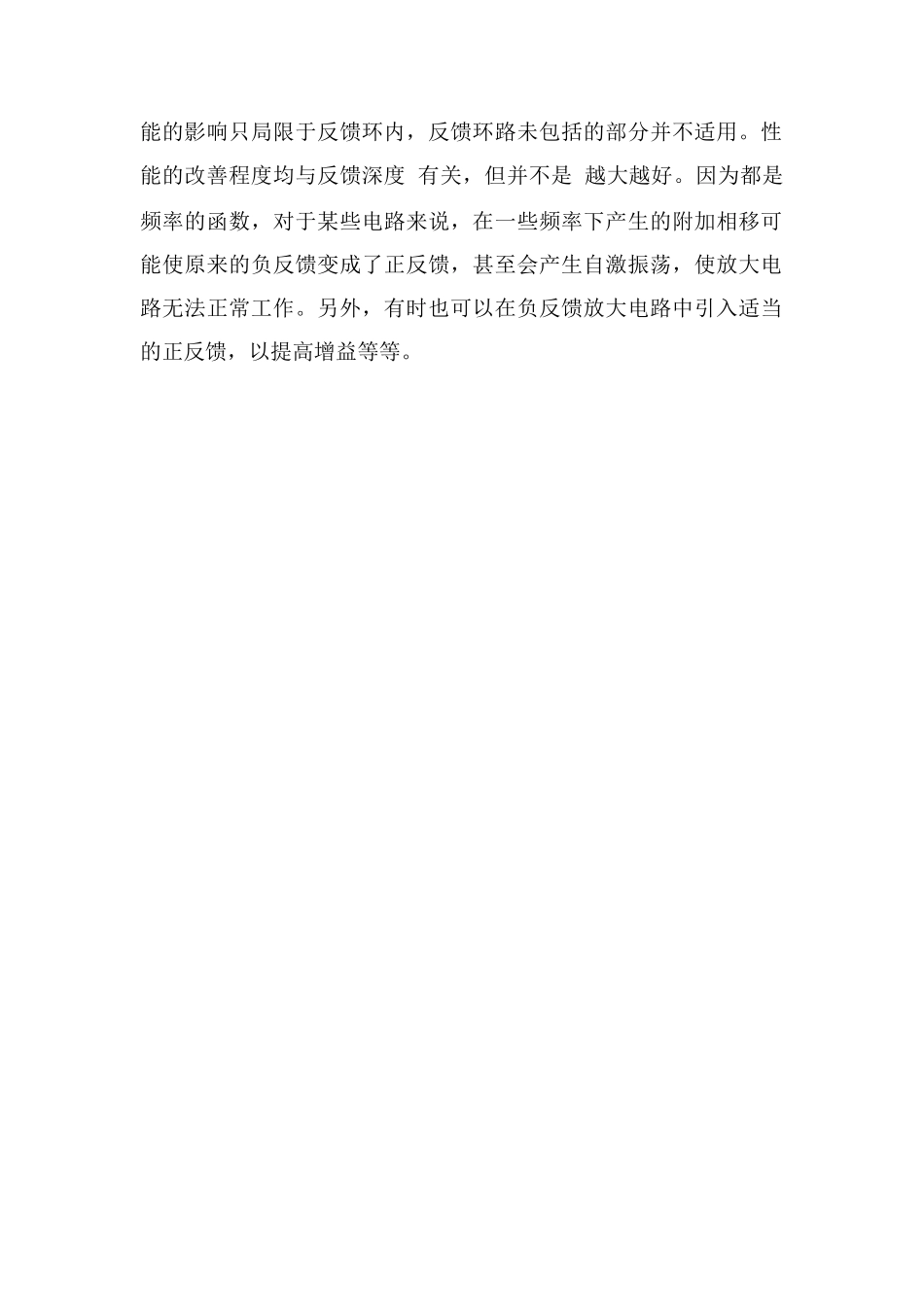

放大电路中引入负反馈的一般原则_第2页
2/2
放大电路中引入负反馈的一般原则负反馈之所以能够改善放大电路多方面的性能,归根结底是由于将电路的输出量( 或 )引回到输入端与输入量( 或)进行比较,从而随时对净输入量( 或 )及输出量进行调整。前面讨论过的增益恒定性的提高、非线性失真的减小、抑制噪声、扩展通频带以及对输入电阻和输出电阻的影响,均可用自动调整作用来解释。反馈愈深,即 愈大时,这种调整作用愈强,对放大电路性能的改善愈为有益。另外,负反馈的类型不同,对放大电路所产生的影响也不同。工程中往往要求根据实际需要在放大电路中引入适当的负反馈,以提高电路或电子系统的性能。引入负反馈的一般原则为:1. 为了稳定放大电路的静态工作点,应引入直流负反馈;为了改善放大电路的动态性能,应引入沟通负反馈(在中频段的极性)。2. 信号源内阻较小或要求提高放大电路的输入电阻时,应引入串联负反馈;信号源内阻较大或要求降低输入电阻时,应引入并联负反馈。3. 根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈。若负载要求提供稳定的信号电压或输出电阻要小,则应引入电压负反馈;若负载要求提供稳定的信号电流或输出电阻要大,则应引入电流负反馈。4. 在需要进行信号变换时,应根据四种类型的负反馈放大电路的功能选择合适的组态。例如,要求实现电流——电压信号的转换时,应在放大电路中引入电压并联负反馈等。这里介绍的只是一般原则。要注意的是,负反馈对放大电路性能的影响只局限于反馈环内,反馈环路未包括的部分并不适用。性能的改善程度均与反馈深度 有关,但并不是 越大越好。因为都是频率的函数,对于某些电路来说,在一些频率下产生的附加相移可能使原来的负反馈变成了正反馈,甚至会产生自激振荡,使放大电路无法正常工作。另外,有时也可以在负反馈放大电路中引入适当的正反馈,以提高增益等等。
