数控铣编程实验指导书模板

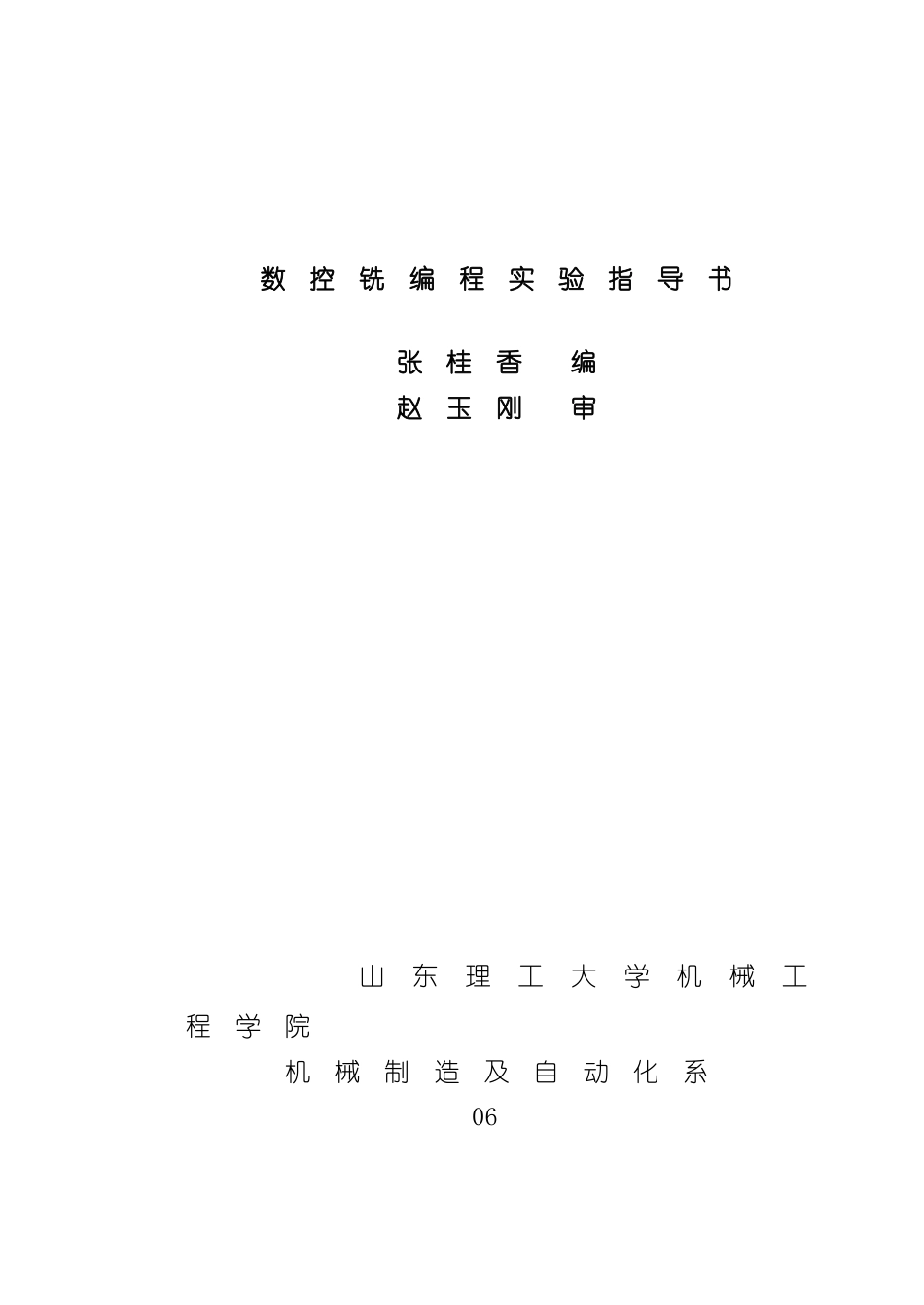

数控铣编程实验指导书数控铣编程实验指导书张桂香 编赵玉刚 审山东理工大学机械工程学院机械制造及自动化系 06( 一) 、 实验目的1 . 经过编写数控铣加工程序, 加深理解数控车G 代码的功能。２．经过数控铣手动编程操作, 掌握数控面板上各个功能键的功能。３．了解数控铣床的加工过程。( 二) 、 实验内容1. 介绍数控铣床的特点及类型。2 ．绍数控铣床的基本组成及其功能。3 ．过数控铣多媒体教学软件观察铣床的加工过程。4 ．绍数控铣床典型样件的加工方法。5 ．数控铣手动编程操作。( 三) 、 实验设备计算机、 数控铣教学软件。( 四) 、 实验步骤1.启动数控软件进入主界面 如图1-1 。数控铣主界面 如图1-11.点击 数控面板介绍 ( 一 ), ( 二 ) 进入数控铣XK5040-3M 和 数控铣XK5032-0D 面板, 用鼠标分别移动到各个按扭处, 稍等片刻有功能显示。2.进入编程 点击 数控编程 与轨迹仿真 选择加工方式 数 控 面 板 介 绍( 一) 数 控 面 板 介 绍( 二) 数控编程与轨迹仿真数控机床外观图帮助与操作指南进入 CAXA 演示板EXIT轮廓加工 或钻孔加工进入编程主界面 图1-2 。数控数控铣面板 图1-2 点击 PRGRM 键 使默认键打开, 把编好的程序输入计算机内。2. 程序输入方法 例如: O0001* 程序号 G92 X0 Y0 Z0＊ 工件坐标系 按功能键PRGRM 。 按7/O→ 按0/S→ 按0/S→ 按0/S→ 按1/H 按INSERT键→EOB ( ; 结束符) O0001; 按9 ／G→9/G→2/F 按INSERT键 G92 按4/X→0/S 按INSERT X0 按5/Y→0/S→INSERT Y0 按6/Z→0/S→INSERT Z0 按EOB→ INSERT ; 以下的程序按这种方式输入。输入完程序后, 点击 存盘 轨迹仿真执行程序。经过仿真加工过程, 检查程序是否正确。把编好的程序经过网络或磁盘传入数控机床, 在加工时, 经老师检查后方。在钻削固定循环时, 点击 轨迹仿真 进入 参数输入界面 图1—4 点击 刀具参数及刀具补偿的设定 进入 刀具参数界面 图1—5输入 刀具半径 和刀具长度 确定点击 设置工件尺寸输入 相应尺寸 点击 工件 点击 仿真 就能够看到钻削固定循环加工过程。 刀具参数界面 图( 1—4) 刀具参数界面 图( 1—5) ( 五) 、 思考题1. 根据示图(1-6) 加工工件外轮廓, 用绝对坐标编写数控铣程序。已知: R刀 ＝5 mm H01 F50 其它参数合理自定。2. 根据示图(1-7) 用钻削固定循环加工图中四孔, 要...
