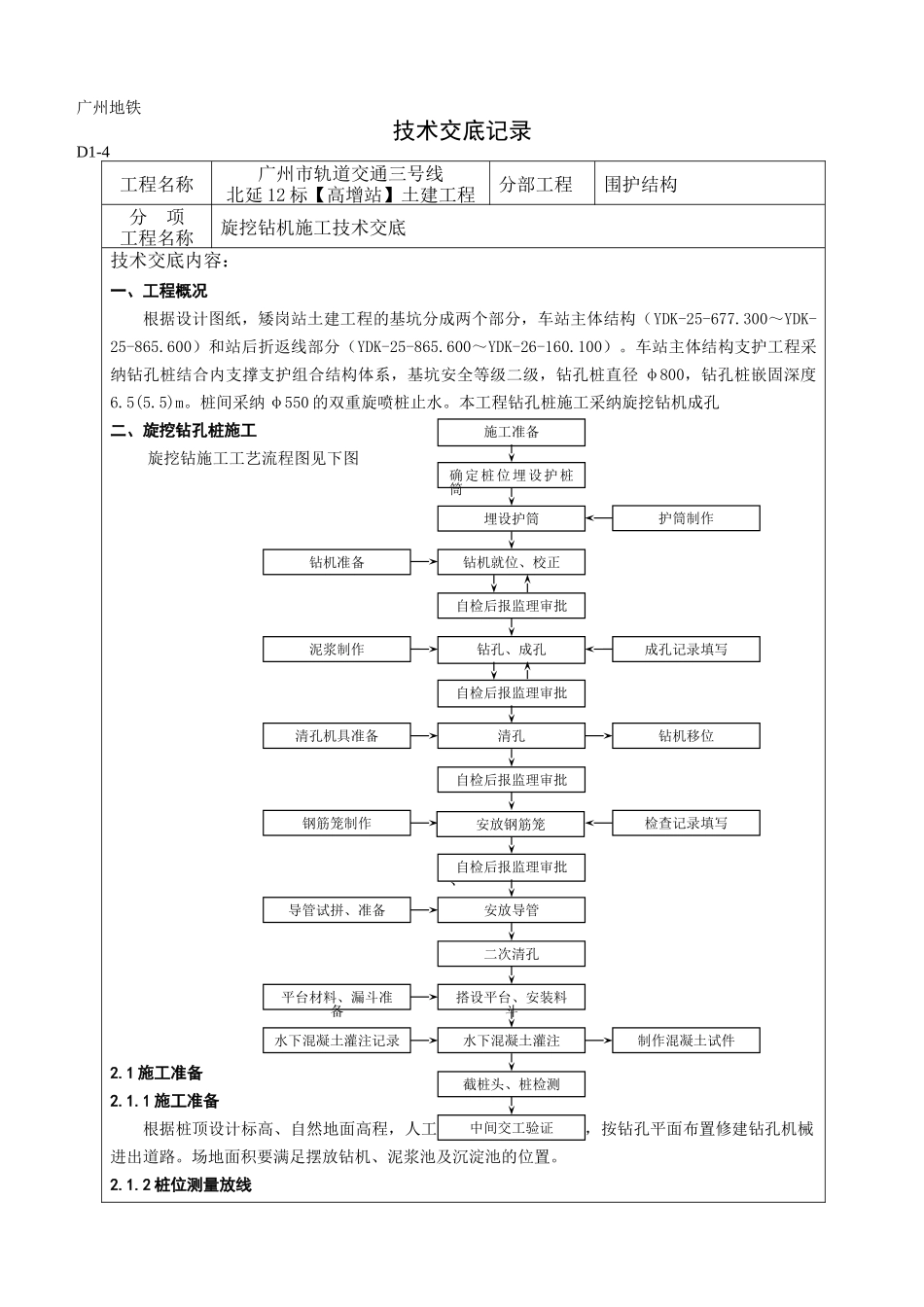

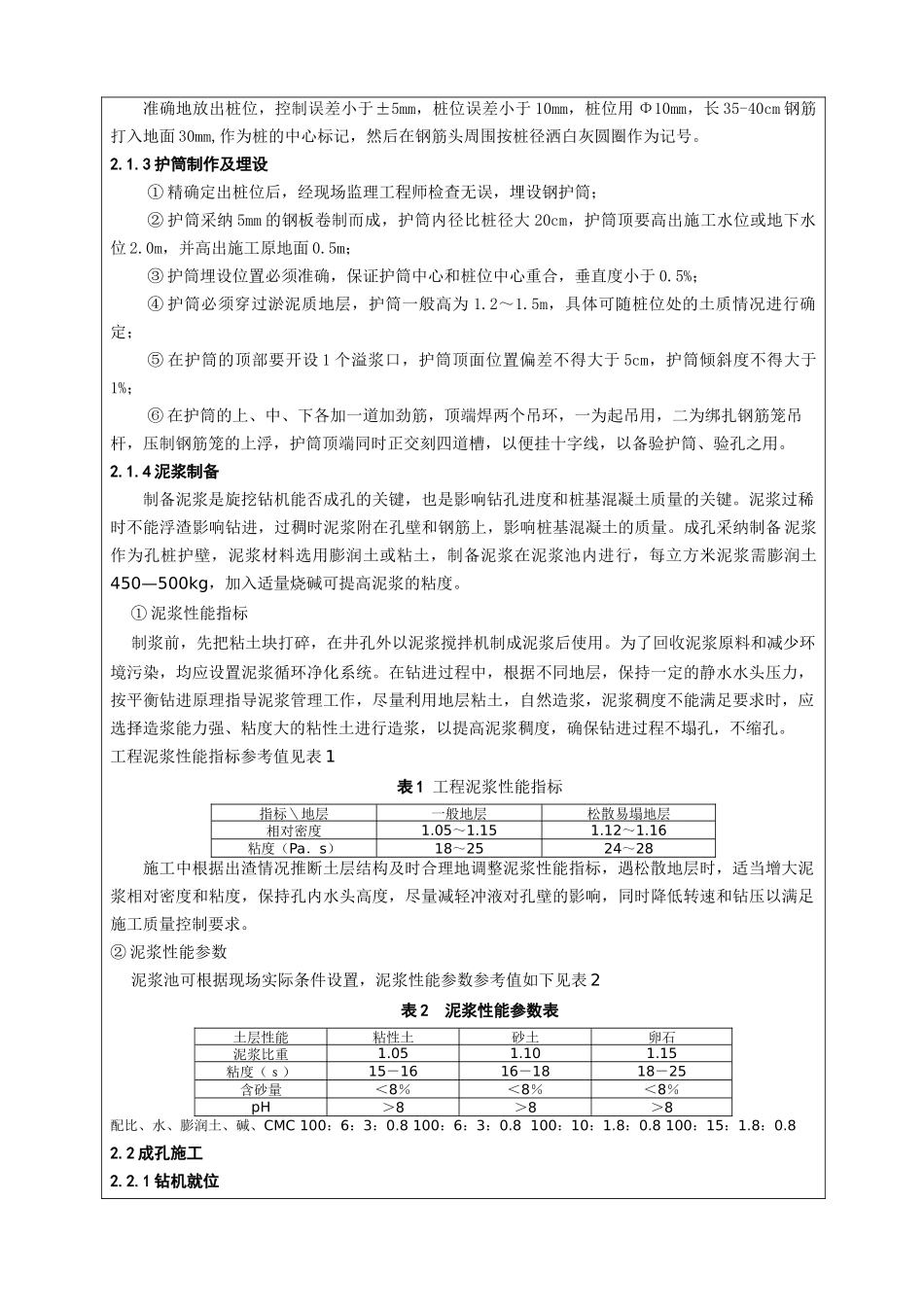

广州地铁技术交底记录D1-4 工程名称广州市轨道交通三号线北延 12 标【高增站】土建工程分部工程围护结构分 项工程名称旋挖钻机施工技术交底技术交底内容：一、工程概况根据设计图纸，矮岗站土建工程的基坑分成两个部分，车站主体结构（YDK-25-677.300～YDK-25-865.600）和站后折返线部分（YDK-25-865.600～YDK-26-160.100）。车站主体结构支护工程采纳钻孔桩结合内支撑支护组合结构体系，基坑安全等级二级，钻孔桩直径 φ800，钻孔桩嵌固深度6.5(5.5)m。桩间采纳 φ550 的双重旋喷桩止水。本工程钻孔桩施工采纳旋挖钻机成孔二、旋挖钻孔桩施工旋挖钻施工工艺流程图见下图2.1 施工准备2.1.1 施工准备根据桩顶设计标高、自然地面高程，人工配合挖掘机平整场地，按钻孔平面布置修建钻孔机械进出道路。场地面积要满足摆放钻机、泥浆池及沉淀池的位置。2.1.2 桩位测量放线施工准备确定桩位埋设护桩筒埋设护筒钻机就位、校正自检后报监理审批截桩头、桩检测中间交工验证水下混凝土灌注钻孔、成孔二次清孔搭设平台、安装料斗自检后报监理审批清孔自检后报监理审批水下混凝土灌注记录钻机准备清孔机具准备导管试拼、准备平台材料、漏斗准备钢筋笼制作泥浆制作检查记录填写制作混凝土试件成孔记录填写钻机移位护筒制作安放导管自检后报监理审批、安放钢筋笼准确地放出桩位，控制误差小于±5mm，桩位误差小于 10mm，桩位用 Φ10mm，长 35-40cm 钢筋打入地面 30mm,作为桩的中心标记，然后在钢筋头周围按桩径洒白灰圆圈作为记号。2.1.3 护筒制作及埋设① 精确定出桩位后，经现场监理工程师检查无误，埋设钢护筒；② 护筒采纳 5mm 的钢板卷制而成，护筒内径比桩径大 20cm，护筒顶要高出施工水位或地下水位 2.0m，并高出施工原地面 0.5m；③ 护筒埋设位置必须准确，保证护筒中心和桩位中心重合，垂直度小于 0.5%；④ 护筒必须穿过淤泥质地层，护筒一般高为 1.2～1.5m，具体可随桩位处的土质情况进行确定；⑤ 在护筒的顶部要开设 1 个溢浆口，护筒顶面位置偏差不得大于 5cm，护筒倾斜度不得大于1%；⑥ 在护筒的上、中、下各加一道加劲筋，顶端焊两个吊环，一为起吊用，二为绑扎钢筋笼吊杆，压制钢筋笼的上浮，护筒顶端同时正交刻四道槽，以便挂十字线，以备验护筒、验孔之用。2.1.4 泥浆制备制备泥浆是旋挖钻机能否成孔的关键，也是影响钻孔进度和桩基混凝土质量的关键。泥浆过稀时不能浮渣影响钻进，过稠时泥浆附在孔壁和钢筋上...
