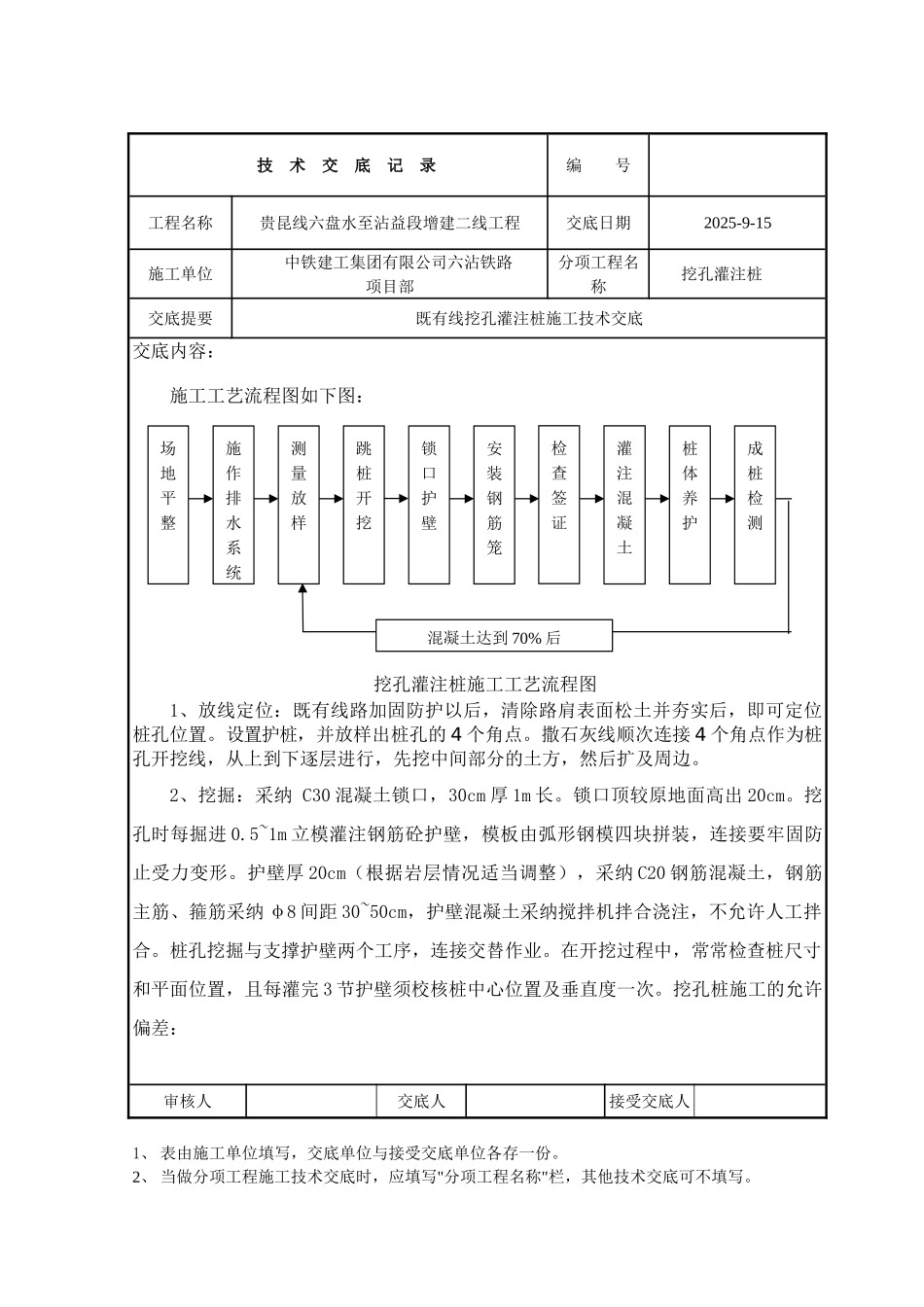

技 术 交 底 记 录编 号工程名称贵昆线六盘水至沾益段增建二线工程交底日期2025-9-15施工单位中铁建工集团有限公司六沾铁路项目部分项工程名称 挖孔灌注桩交底提要既有线挖孔灌注桩施工技术交底交底内容：一、施工准备 1、材料和主要机具设备准备：1.1、水泥：具体以实验室确定厂家为准。应有出厂证明及复试单，当出厂超过三个月或已经受潮的水泥，不得使用；1.2、砂：采纳坚硬耐久的中砂或粗砂，具体指标以实验室确定数据为准，使用前过筛，不得含有草根、泥块等杂物；1.3、粗骨料：采纳坚硬耐久的砾石或碎石，具体指标以实验室确定实验数据为准。1.4、钢筋：主要采纳桩身钢筋 HRB335 Φ20、箍筋采纳 Q235 φ8mm 钢筋加工制作。2、平整场地，现场四周设置集排水措施。施工出土路线应通畅。3、按施工图准确放线，经复核无误并办理签证手续后，方可开挖桩身土方。4、熟悉施工图，进行技术安全学习。5、备好机具器材和井下排水、通风、照明设施，并设置观测滑坡变形位移的标志，制定井下作业和撤出人员的安全防护技术措施。 6、对既有线安全防护知识进行学习。二、施工工艺审核人 交底人接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 技 术 交 底 记 录编 号工程名称贵昆线六盘水至沾益段增建二线工程交底日期2025-9-15施工单位中铁建工集团有限公司六沾铁路项目部分项工程名称 挖孔灌注桩交底提要既有线挖孔灌注桩施工技术交底交底内容：施工工艺流程图如下图：1、放线定位：既有线路加固防护以后，清除路肩表面松土并夯实后，即可定位桩孔位置。设置护桩，并放样出桩孔的 4 个角点。撒石灰线顺次连接 4 个角点作为桩孔开挖线，从上到下逐层进行，先挖中间部分的土方，然后扩及周边。2、挖掘：采纳 C30 混凝土锁口，30cm 厚 1m 长。锁口顶较原地面高出 20cm。挖孔时每掘进 0.5~1m 立模灌注钢筋砼护壁，模板由弧形钢模四块拼装，连接要牢固防止受力变形。护壁厚 20cm（根据岩层情况适当调整），采纳 C20 钢筋混凝土，钢筋主筋、箍筋采纳 φ8 间距 30~50cm，护壁混凝土采纳搅拌机拌合浇注，不允许人工拌合。桩孔挖掘与支撑护壁两个工序，连接交替作业。在开挖过程中，常常检查桩尺寸和平面位置，且每灌完 3 节护壁须校核桩中心位置及垂直度一次。挖孔桩施工的允许偏差：审核人 交底人接受交底...
