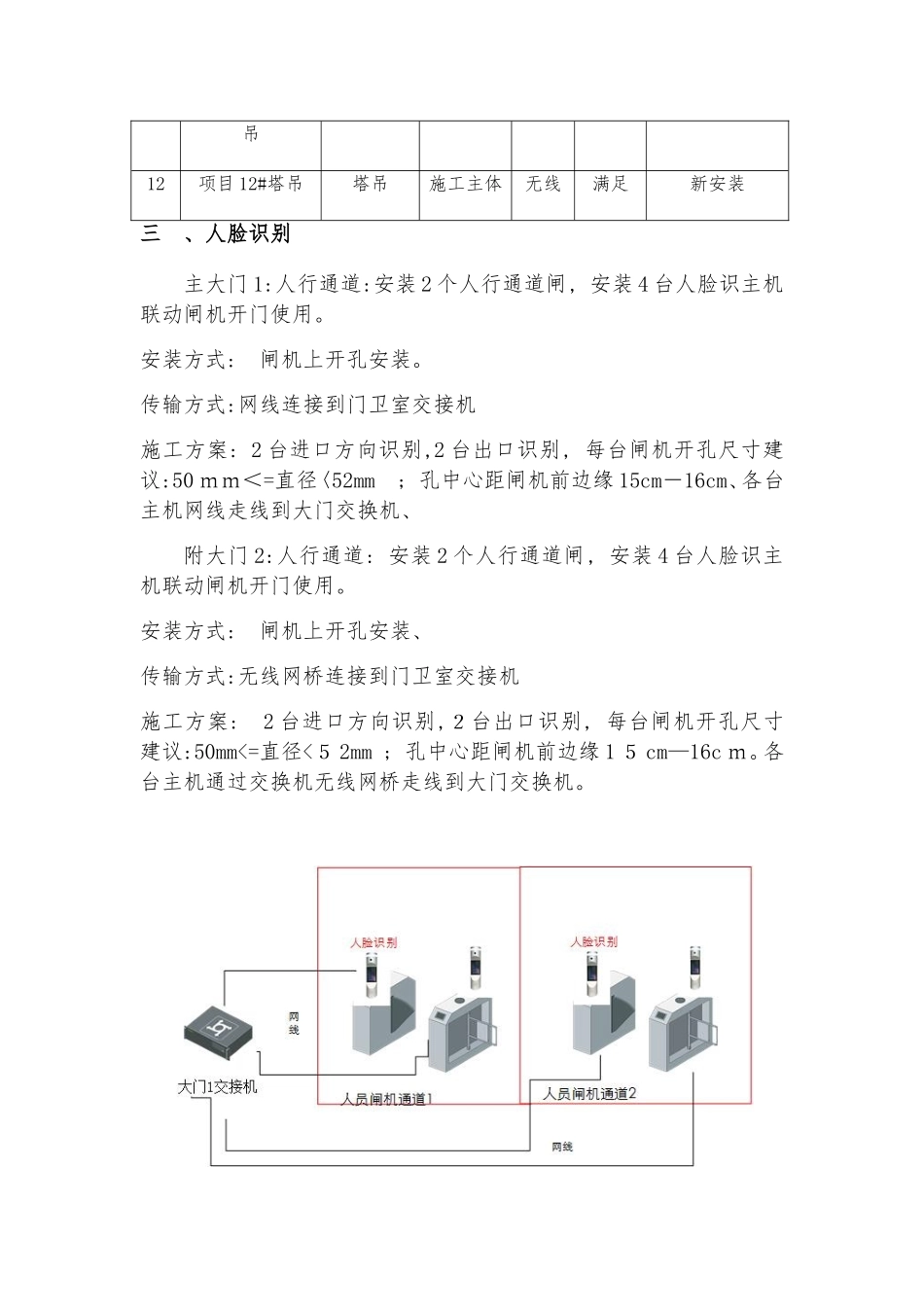

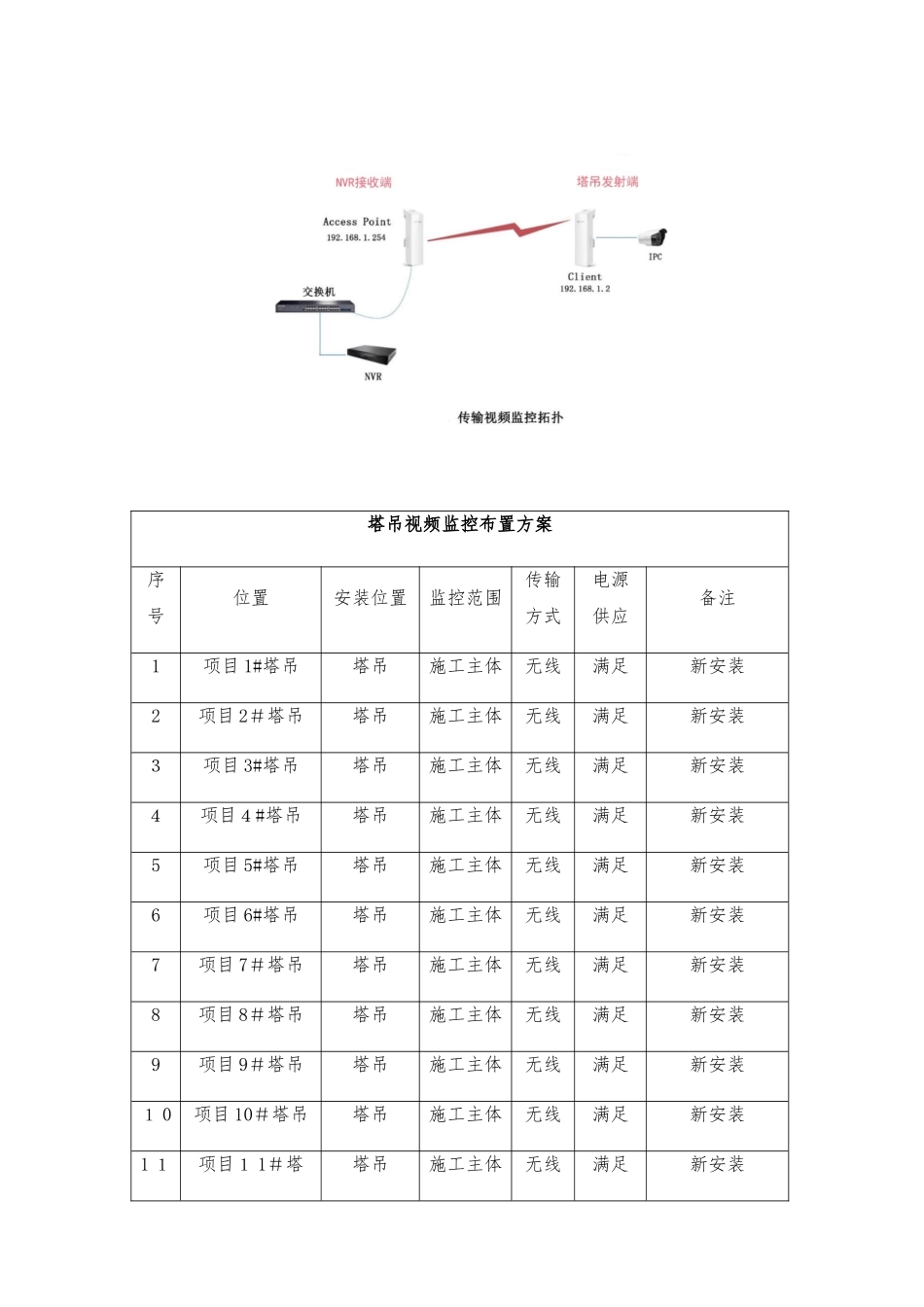

智慧施工场地实施方案一、项目概况 区域: 华北区域公司:XXX 公司,项目名称分期: XXX Ｘ(１标,2 标) 1,车行大门: ４个, 主大门 1,附大门 2,大门 3,大门 42,人行通道: 4 个, 位置:大门 1,、大门２旁各两个。3,人通道闸机:4 通道, 位置:大门 1、大门２人行通道、4,闸机类型: 无、5,塔吊数量:１ 2 台6,塔吊已装摄像头:０台,(后期总包打算安装)、7,硬盘录像机: 无,就是外围墙监控,总包方得 位置:主大门。8,光纤宽带:原有光纤,10 ０ M; 接入地点:售楼处,门卫室没有网络。二、 塔吊监控1) 监控室在售楼处(项目部), 新安装 12 台塔吊摄像头(现 11 台塔吊,后期计划增 1 台塔吊)。传输方式:无线网桥、硬盘录像机: 需新装 售楼处、 施工方案: 塔吊摄像头使用无线网桥。(塔吊)摄像头网线连接网桥 1 clien ｔ端(发射端)(门卫室)ＮＶ R－交换机—网线连接网桥２ Acc ｅ ss Poin ｔ端(接收端)塔吊视频监控布置方案序号位置安装位置监控范围传输方式电源供应备注1项目 1#塔吊塔吊施工主体无线满足新安装2项目 2＃塔吊塔吊施工主体无线满足新安装３项目 3#塔吊塔吊施工主体无线满足新安装４项目４#塔吊塔吊施工主体无线满足新安装5项目 5#塔吊塔吊施工主体无线满足新安装6项目 6#塔吊塔吊施工主体无线满足新安装7项目 7＃塔吊塔吊施工主体无线满足新安装8项目 8＃塔吊塔吊施工主体无线满足新安装9项目 9＃塔吊塔吊施工主体无线满足新安装１ 0项目 10＃塔吊塔吊施工主体无线满足新安装1 １项目１ 1＃塔塔吊施工主体无线满足新安装吊12项目 12#塔吊塔吊施工主体无线满足新安装三 、人脸识别主大门 1:人行通道:安装 2 个人行通道闸, 安装 4 台人脸识主机联动闸机开门使用。安装方式: 闸机上开孔安装。传输方式:网线连接到门卫室交接机施工方案: 2 台进口方向识别,2 台出口识别, 每台闸机开孔尺寸建议:50 ｍｍ＜=直径〈52mm ; 孔中心距闸机前边缘 15cm－16cm、各台主机网线走线到大门交换机、附大门 2:人行通道: 安装 2 个人行通道闸, 安装 4 台人脸识主机联动闸机开门使用。安装方式: 闸机上开孔安装、传输方式:无线网桥连接到门卫室交接机施工方案: 2 台进口方向识别,２台出口识别, 每台闸机开孔尺寸建议:50mm<=直径<５ 2mm ; 孔中心距闸机前边缘 1 ５ cm—16c ｍ。各台主机通过交换机无线网桥走线到大门交换机。(固定示例图,非实际安装数量,实际数量下表)人脸识别...
