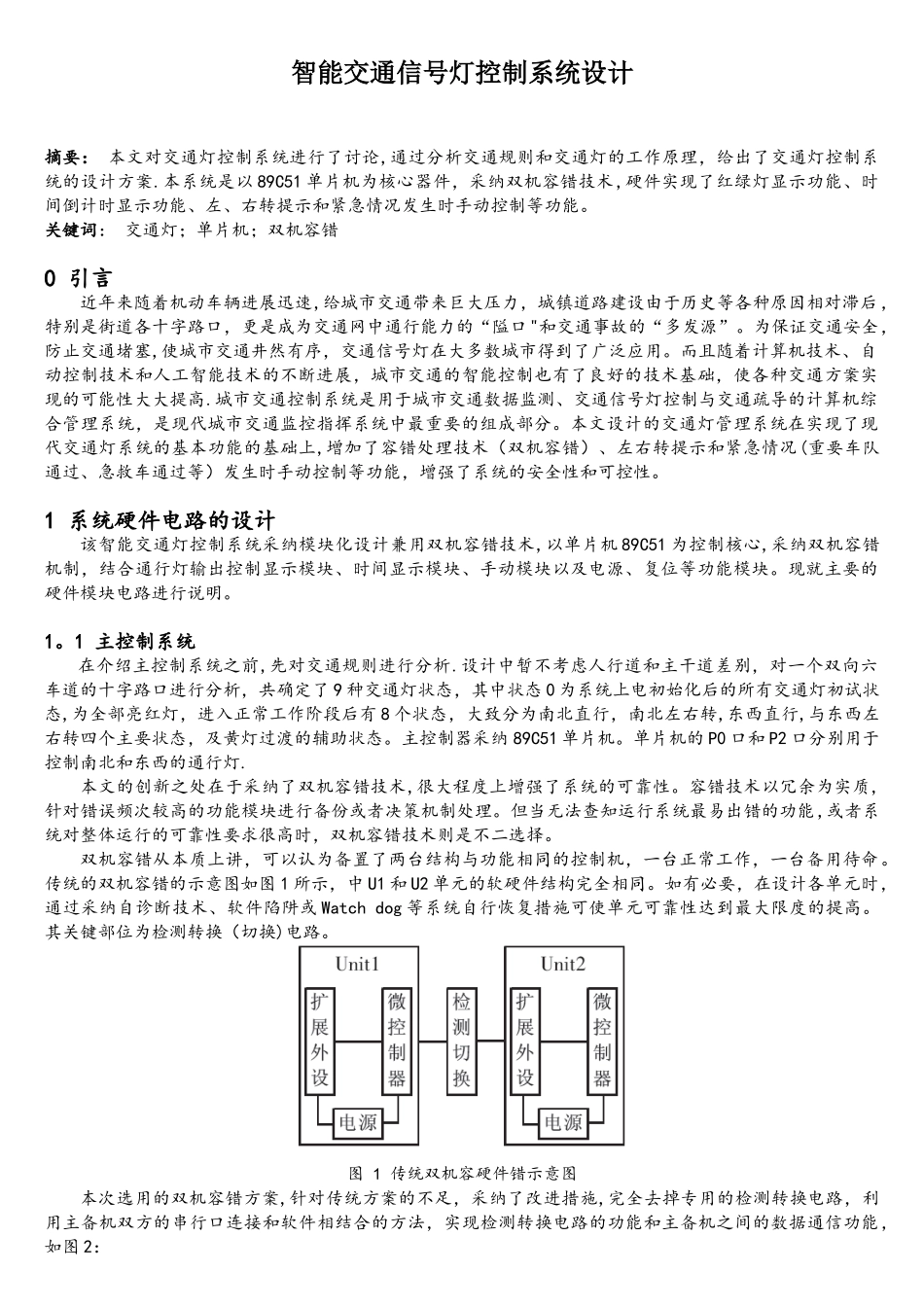

智能交通信号灯控制系统设计摘要： 本文对交通灯控制系统进行了讨论,通过分析交通规则和交通灯的工作原理，给出了交通灯控制系统的设计方案.本系统是以 89C51 单片机为核心器件，采纳双机容错技术,硬件实现了红绿灯显示功能、时间倒计时显示功能、左、右转提示和紧急情况发生时手动控制等功能。关键词： 交通灯；单片机；双机容错 0 引言近年来随着机动车辆进展迅速,给城市交通带来巨大压力，城镇道路建设由于历史等各种原因相对滞后，特别是街道各十字路口，更是成为交通网中通行能力的“隘口"和交通事故的“多发源”。为保证交通安全，防止交通堵塞,使城市交通井然有序，交通信号灯在大多数城市得到了广泛应用。而且随着计算机技术、自动控制技术和人工智能技术的不断进展，城市交通的智能控制也有了良好的技术基础，使各种交通方案实现的可能性大大提高.城市交通控制系统是用于城市交通数据监测、交通信号灯控制与交通疏导的计算机综合管理系统，是现代城市交通监控指挥系统中最重要的组成部分。本文设计的交通灯管理系统在实现了现代交通灯系统的基本功能的基础上,增加了容错处理技术（双机容错）、左右转提示和紧急情况(重要车队通过、急救车通过等）发生时手动控制等功能，增强了系统的安全性和可控性。1 系统硬件电路的设计该智能交通灯控制系统采纳模块化设计兼用双机容错技术,以单片机 89C51 为控制核心,采纳双机容错机制，结合通行灯输出控制显示模块、时间显示模块、手动模块以及电源、复位等功能模块。现就主要的硬件模块电路进行说明。1。1 主控制系统在介绍主控制系统之前,先对交通规则进行分析.设计中暂不考虑人行道和主干道差别，对一个双向六车道的十字路口进行分析，共确定了 9 种交通灯状态，其中状态 0 为系统上电初始化后的所有交通灯初试状态,为全部亮红灯，进入正常工作阶段后有 8 个状态，大致分为南北直行，南北左右转,东西直行,与东西左右转四个主要状态，及黄灯过渡的辅助状态。主控制器采纳 89C51 单片机。单片机的 P0 口和 P2 口分别用于控制南北和东西的通行灯.本文的创新之处在于采纳了双机容错技术,很大程度上增强了系统的可靠性。容错技术以冗余为实质,针对错误频次较高的功能模块进行备份或者决策机制处理。但当无法查知运行系统最易出错的功能,或者系统对整体运行的可靠性要求很高时，双机容错技术则是不二选择。双机容错从本质上讲，可以认为备置了两台结构与功能相同的控制机，一台正...
