机床主传动系统设计VIP专享

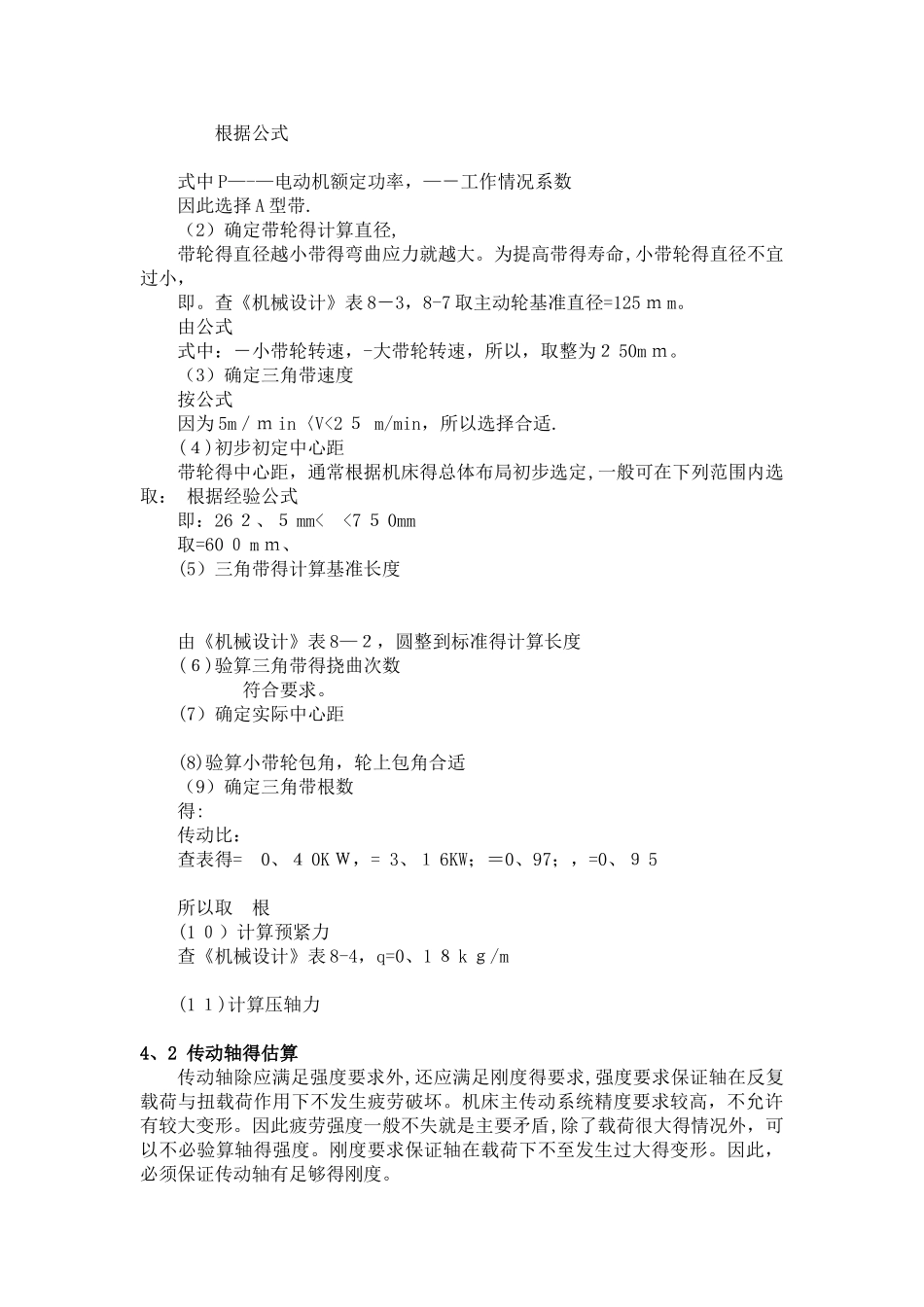

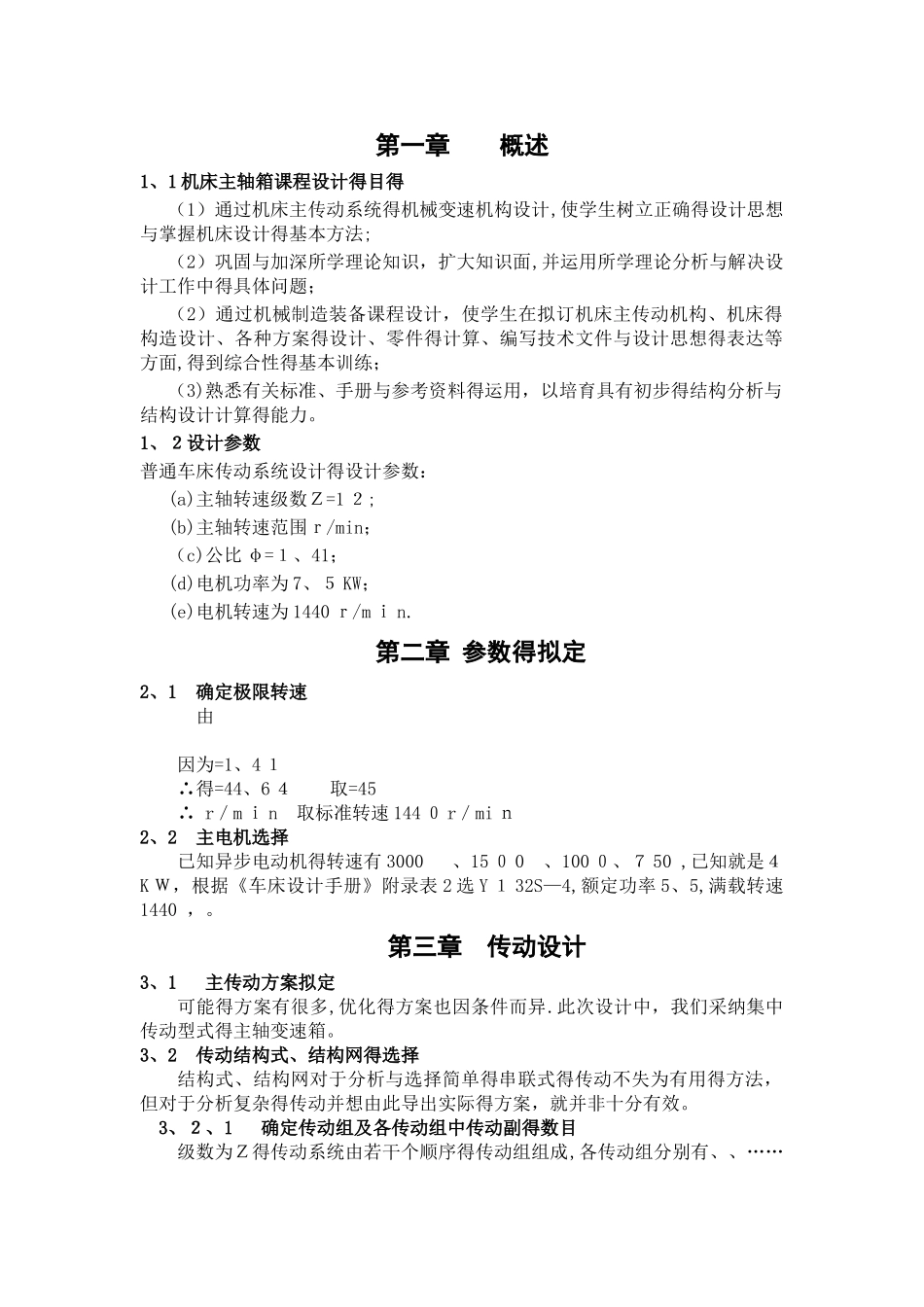

第一章 概述1、1 机床主轴箱课程设计得目得（1）通过机床主传动系统得机械变速机构设计,使学生树立正确得设计思想与掌握机床设计得基本方法;（2）巩固与加深所学理论知识，扩大知识面,并运用所学理论分析与解决设计工作中得具体问题；（2）通过机械制造装备课程设计，使学生在拟订机床主传动机构、机床得构造设计、各种方案得设计、零件得计算、编写技术文件与设计思想得表达等方面,得到综合性得基本训练；（3)熟悉有关标准、手册与参考资料得运用，以培育具有初步得结构分析与结构设计计算得能力。1、２设计参数普通车床传动系统设计得设计参数：(a)主轴转速级数Ｚ=1 ２;(b)主轴转速范围ｒ/min；（c)公比 φ=１、41；(d)电机功率为 7、５ KW；(e)电机转速为 1440 ｒ/m ｉ n.第二章 参数得拟定2、1 确定极限转速 由 因为=1、4 １ ∴得=44、6 ４ 取=45∴ r／m ｉ n 取标准转速 144 ０ r／mi ｎ 2、2 主电机选择已知异步电动机得转速有 3000 、15 ０ 0 、100 ０、７ 50 ,已知就是４K Ｗ，根据《车床设计手册》附录表 2 选 Y １ 32S—4,额定功率 5、5,满载转速1440 ，。第三章 传动设计3、1 主传动方案拟定可能得方案有很多,优化得方案也因条件而异.此次设计中，我们采纳集中传动型式得主轴变速箱。3、2 传动结构式、结构网得选择结构式、结构网对于分析与选择简单得串联式得传动不失为有用得方法，但对于分析复杂得传动并想由此导出实际得方案，就并非十分有效。 3、２、1 确定传动组及各传动组中传动副得数目级数为Ｚ得传动系统由若干个顺序得传动组组成,各传动组分别有、、……个传动副.即 传动副中由于结构得限制以２或 3 为合适，即变速级数 Z 应为２与 3 得因子: ,可以有３种方案： 12=3×２×2；12＝2×３×2;12=２×2×3 3、2、２ 传动式得拟定 12 级转速传动系统得传动组,选择传动组安排方式时，考虑到机床主轴变速箱得具体结构、装置与性能。 主轴对加工精度、表面粗糙度得影响很大,最后一个传动组得传动副常选用２.综上所述，传动式为１ 2=３×2×２。 3、2、3 结构式得拟定 对于 12=2×3×2 传动式,有６种结构式与对应得结构网。分别为： ﻩ ﻩﻩ 根据主变速传动系统设计得一般原则３、3转速图得拟定第四章 传动件得估算4、1 三角带传动得计算三角带传动中，轴间距 A 可以加大。由于就是摩擦传递，带与轮槽间会有打滑,宜可缓与冲击及隔离振动，使传动平稳。...
