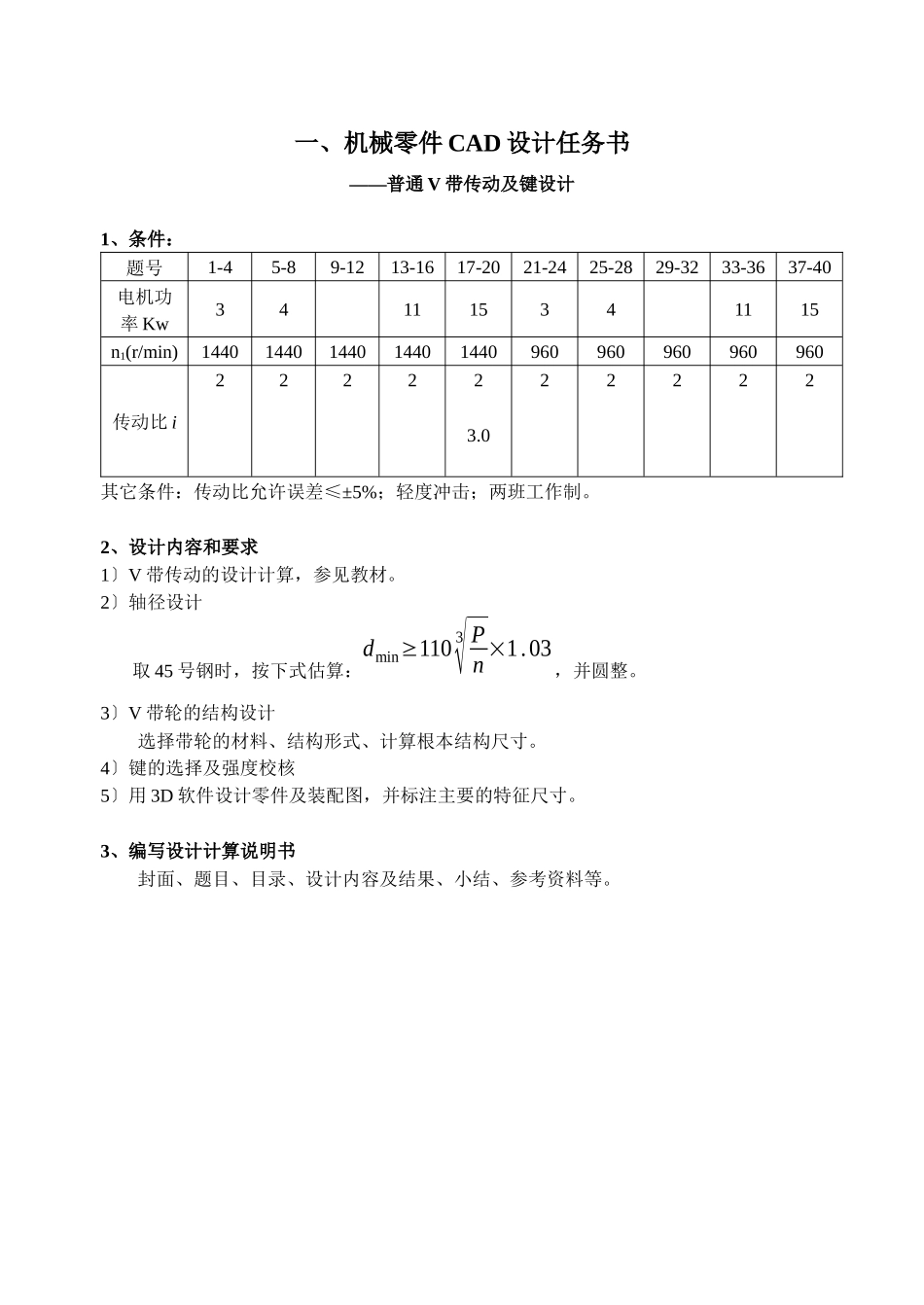

一、机械零件 CAD 设计任务书——普通 V 带传动及键设计1、条件：题号1-45-89-1213-1617-2021-2425-2829-3233-3637-40电机功率 Kw341115341115n1(r/min)14401440144014401440960960960960960传动比 i222223
022222其它条件：传动比允许误差≤±5%；轻度冲击；两班工作制
2、设计内容和要求1〕V 带传动的设计计算，参见教材
2〕轴径设计取 45 号钢时，按下式估算：dmin≥1103√Pn ×1
03，并圆整
3〕V 带轮的结构设计选择带轮的材料、结构形式、计算根本结构尺寸
4〕键的选择及强度校核5〕用 3D 软件设计零件及装配图，并标注主要的特征尺寸
3、编写设计计算说明书封面、题目、目录、设计内容及结果、小结、参考资料等

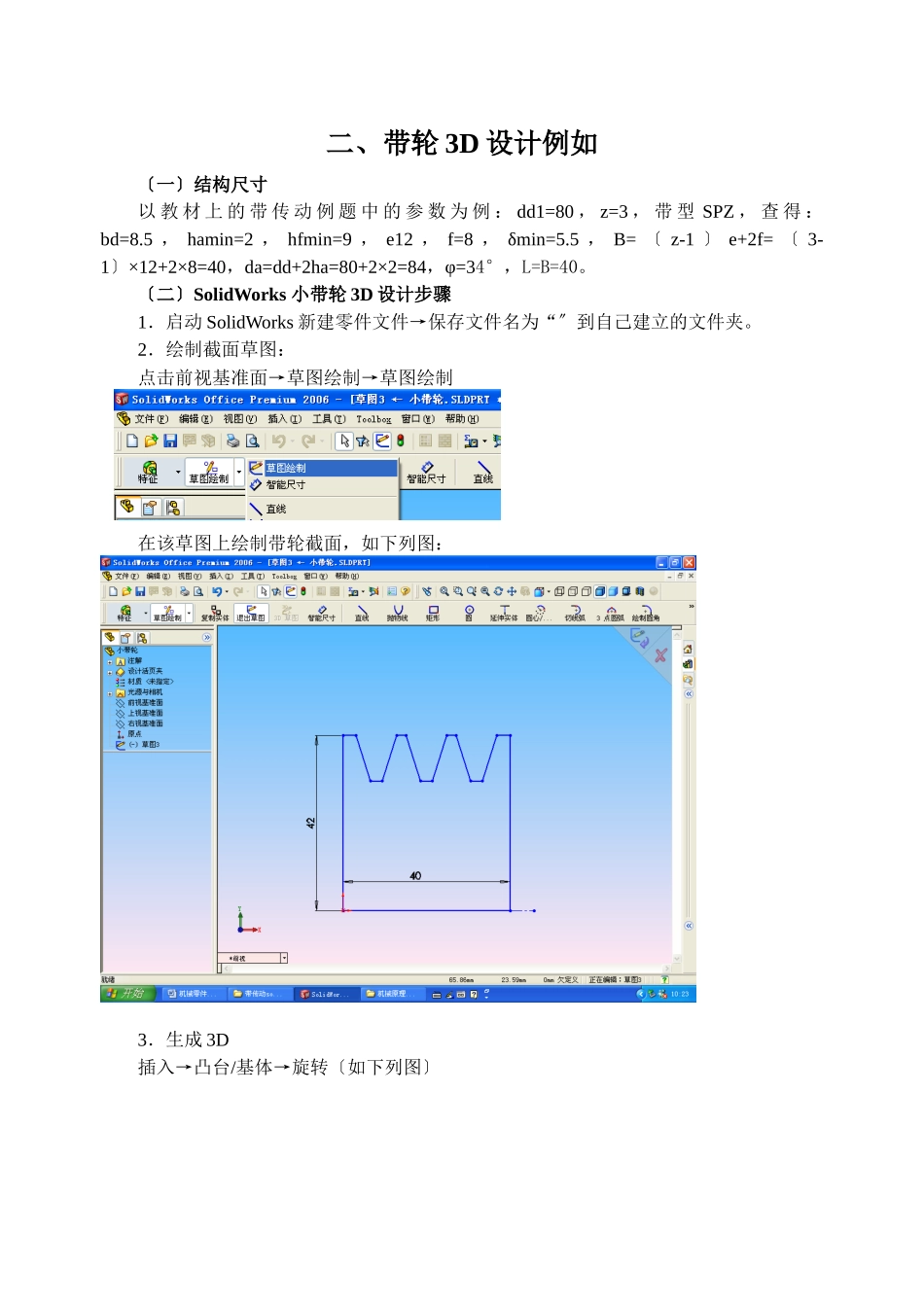

二、带轮 3D 设计例如〔一〕结构尺寸以 教 材 上 的 带 传 动 例 题 中 的 参 数 为 例 ： dd1=80 ， z=3 ， 带 型 SPZ ， 查 得 ：bd=8
5 ， hamin=2 ， hfmin=9 ， e12 ， f=8 ， δmin=5
5 ， B= 〔 z-1 〕 e+2f= 〔 3-1〕×12+2×8=40，da=dd+2ha=80+2×2=84，φ=34°，L=B=40
〔二〕SolidWorks 小带轮 3D 设计步骤1．启动 SolidWorks 新建零件文件→保存文件名为“〞到自己建立的文件夹

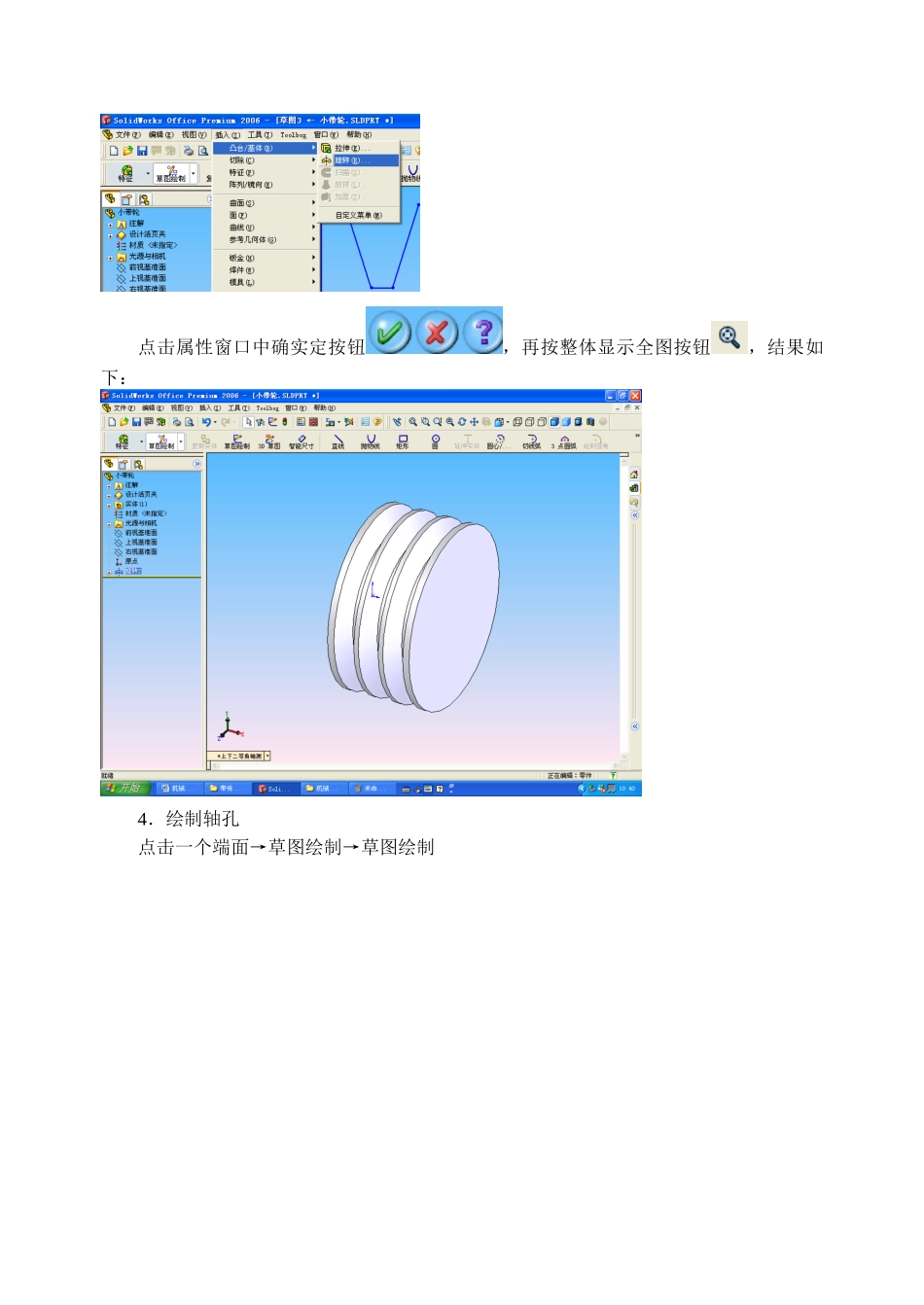

2．绘制截面草图：点击前视基准面→草图绘制→草图绘制 在该草图上绘制带轮截面，如下列图：3．生成 3D插入→凸台/基体→旋转〔如下列图〕点击属性窗口中确实定按钮，再按整体显示全图按钮，结果如下：4．绘制轴孔点击一个端面→草图绘制→草图绘制点击“正视于〞按钮在该草图中绘制一圆，假设半径为 15，如下列图〔还可画出键〕：点
