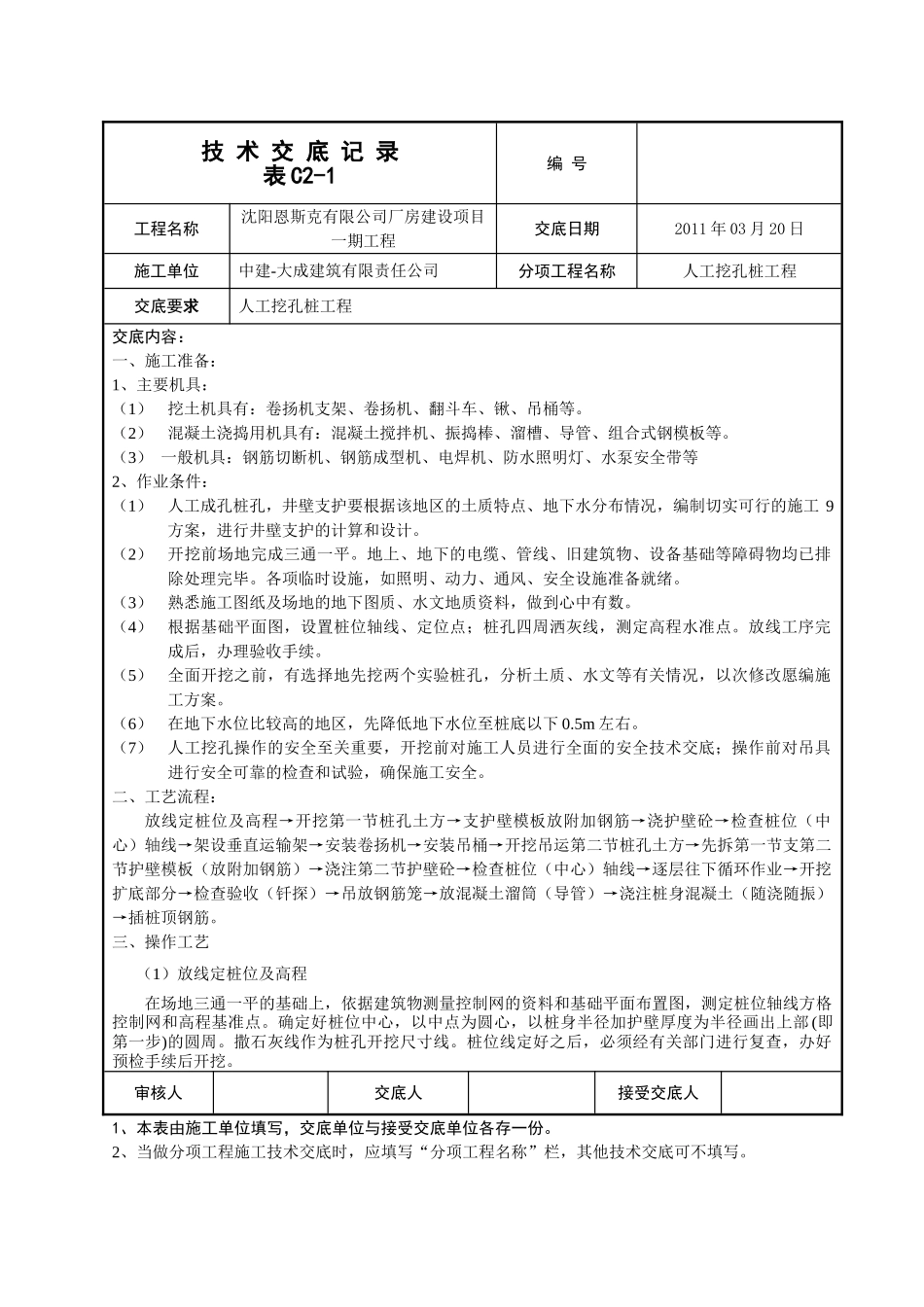

技 术 交 底 记 录表 C2-1编 号工程名称沈阳恩斯克有限公司厂房建设项目一期工程交底日期2011 年 03 月 20 日施工单位中建-大成建筑有限责任公司分项工程名称人工挖孔桩工程交底要求人工挖孔桩工程交底内容：一、施工准备：1、主要机具：（1）挖土机具有：卷扬机支架、卷扬机、翻斗车、锹、吊桶等。（2）混凝土浇捣用机具有：混凝土搅拌机、振捣棒、溜槽、导管、组合式钢模板等。（3） 一般机具：钢筋切断机、钢筋成型机、电焊机、防水照明灯、水泵安全带等2、作业条件：（1）人工成孔桩孔，井壁支护要根据该地区的土质特点、地下水分布情况，编制切实可行的施工 9方案，进行井壁支护的计算和设计。（2）开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。（3）熟悉施工图纸及场地的地下图质、水文地质资料，做到心中有数。（4）根据基础平面图，设置桩位轴线、定位点；桩孔四周洒灰线，测定高程水准点。放线工序完成后，办理验收手续。（5）全面开挖之前，有选择地先挖两个实验桩孔，分析土质、水文等有关情况，以次修改愿编施工方案。（6）在地下水位比较高的地区，先降低地下水位至桩底以下 0.5m 左右。（7）人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。二、工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇护壁砼→检查桩位（中心）轴线→架设垂直运输架→安装卷扬机→安装吊桶→开挖吊运第二节桩孔土方→先拆第一节支第二节护壁模板（放附加钢筋）→浇注第二节护壁砼→检查桩位（中心）轴线→逐层往下循环作业→开挖扩底部分→检查验收（钎探）→吊放钢筋笼→放混凝土溜筒（导管）→浇注桩身混凝土（随浇随振）→插桩顶钢筋。三、操作工艺（1）放线定桩位及高程在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部 (即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术...
