某大道球管上水工程监理规划

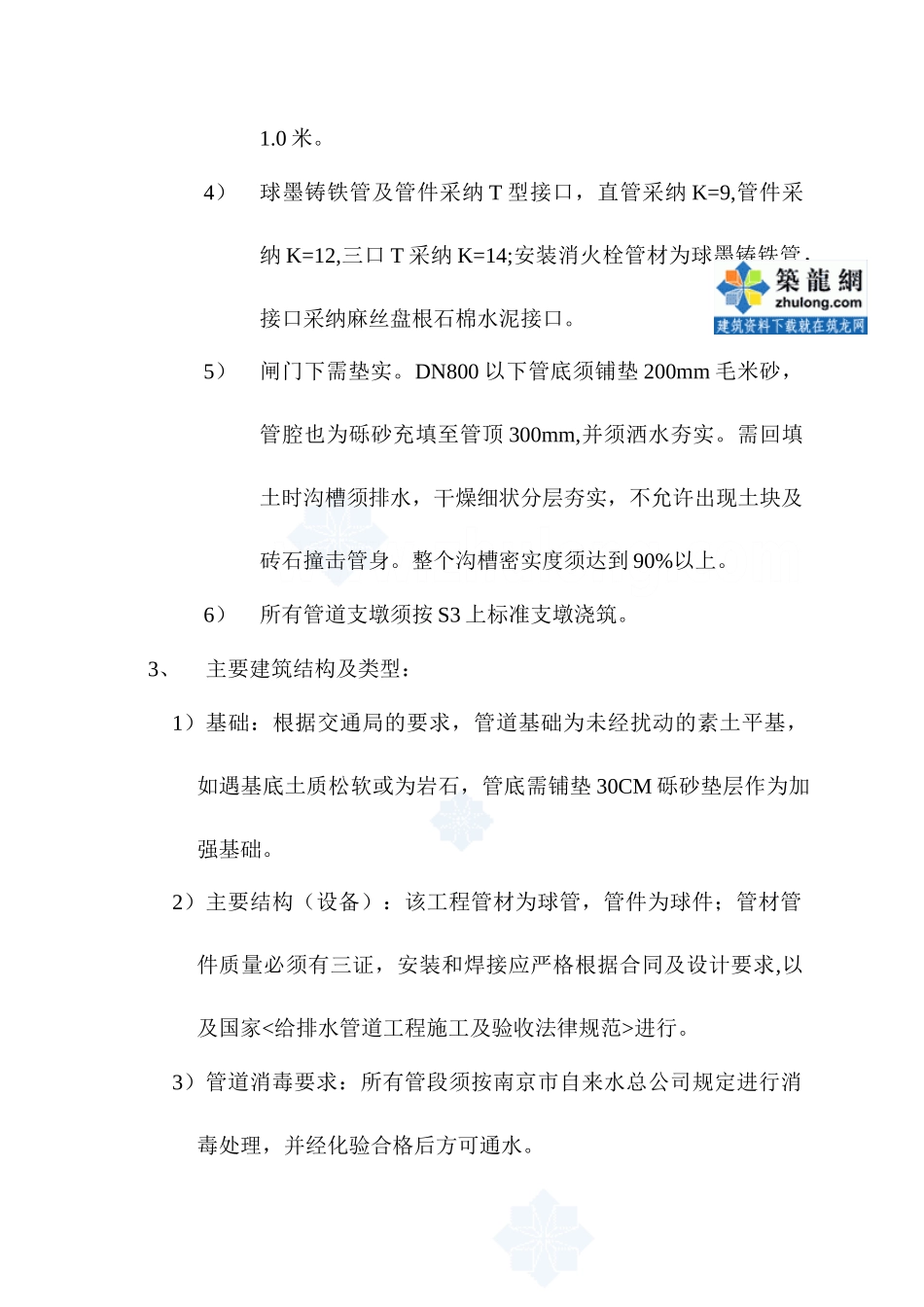

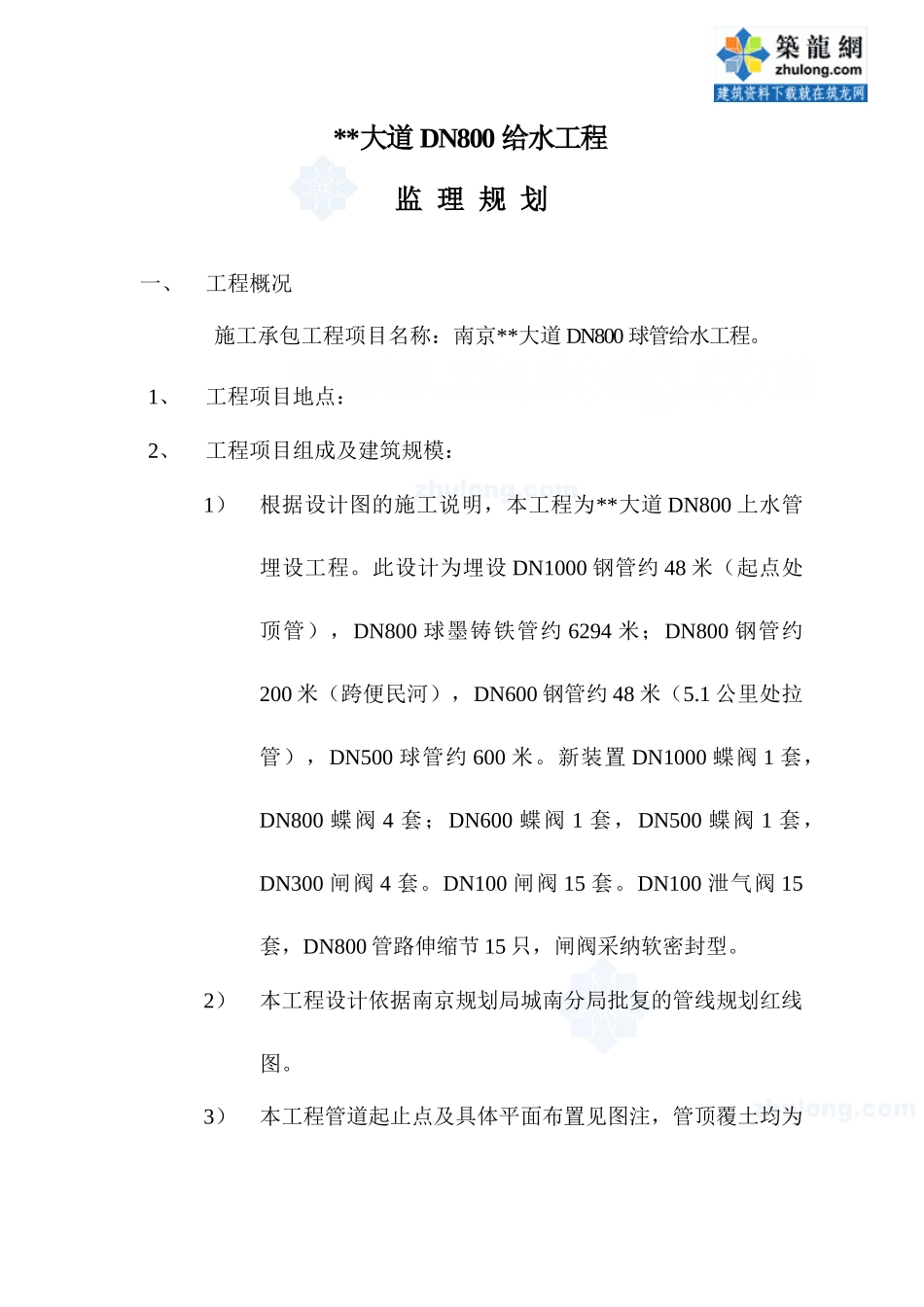

BB1212**大道 DN800 球管上水工程监理规划监理规划 2025 年 1 月 日 至 2025 年 月 日 内容提要： 工程概况 监理工作范围、目标和依据 监理组织机构 监理工作内容、方法和措施 监理工作制度 监理单位（章）： 编 制： 审 核： 总监理工程师： 公司技术负责人： 日 期：2025 年 1 月 8 日 江苏省建设厅建设监理处监制**大道 DN800 给水工程监 理 规 划一、工程概况 施工承包工程项目名称：南京**大道 DN800 球管给水工程。1、工程项目地点：2、工程项目组成及建筑规模：1）根据设计图的施工说明，本工程为**大道 DN800 上水管埋设工程。此设计为埋设 DN1000 钢管约 48 米（起点处顶管），DN800 球墨铸铁管约 6294 米；DN800 钢管约200 米（跨便民河），DN600 钢管约 48 米（5.1 公里处拉管），DN500 球管约 600 米。新装置 DN1000 蝶阀 1 套，DN800 蝶阀 4 套；DN600 蝶阀 1 套，DN500 蝶阀 1 套，DN300 闸阀 4 套。DN100 闸阀 15 套。DN100 泄气阀 15套，DN800 管路伸缩节 15 只，闸阀采纳软密封型。2）本工程设计依据南京规划局城南分局批复的管线规划红线图。3）本工程管道起止点及具体平面布置见图注，管顶覆土均为1.0 米。4）球墨铸铁管及管件采纳 T 型接口，直管采纳 K=9,管件采纳 K=12,三口 T 采纳 K=14;安装消火栓管材为球墨铸铁管，接口采纳麻丝盘根石棉水泥接口。5）闸门下需垫实。DN800 以下管底须铺垫 200mm 毛米砂，管腔也为砾砂充填至管顶 300mm,并须洒水夯实。需回填土时沟槽须排水，干燥细状分层夯实，不允许出现土块及砖石撞击管身。整个沟槽密实度须达到 90%以上。6）所有管道支墩须按 S3 上标准支墩浇筑。 3、主要建筑结构及类型：1）基础：根据交通局的要求，管道基础为未经扰动的素土平基，如遇基底土质松软或为岩石，管底需铺垫 30CM 砾砂垫层作为加强基础。2）主要结构（设备）：该工程管材为球管，管件为球件；管材管件质量必须有三证，安装和焊接应严格根据合同及设计要求,以及国家<给排水管道工程施工及验收法律规范>进行。3）管道消毒要求：所有管段须按南京市自来水总公司规定进行消毒处理，并经化验合格后方可通水。4、估计工程投资总额： 1800 万元。5、工程项目计划工期：以施工合同为准。6、工程质量等级：合格工程。7、工程建设单位：南京市自来水总公司。8、工程项目设计单位及施工承包单位名称：设计...
