某旅游区水电工程监理细则

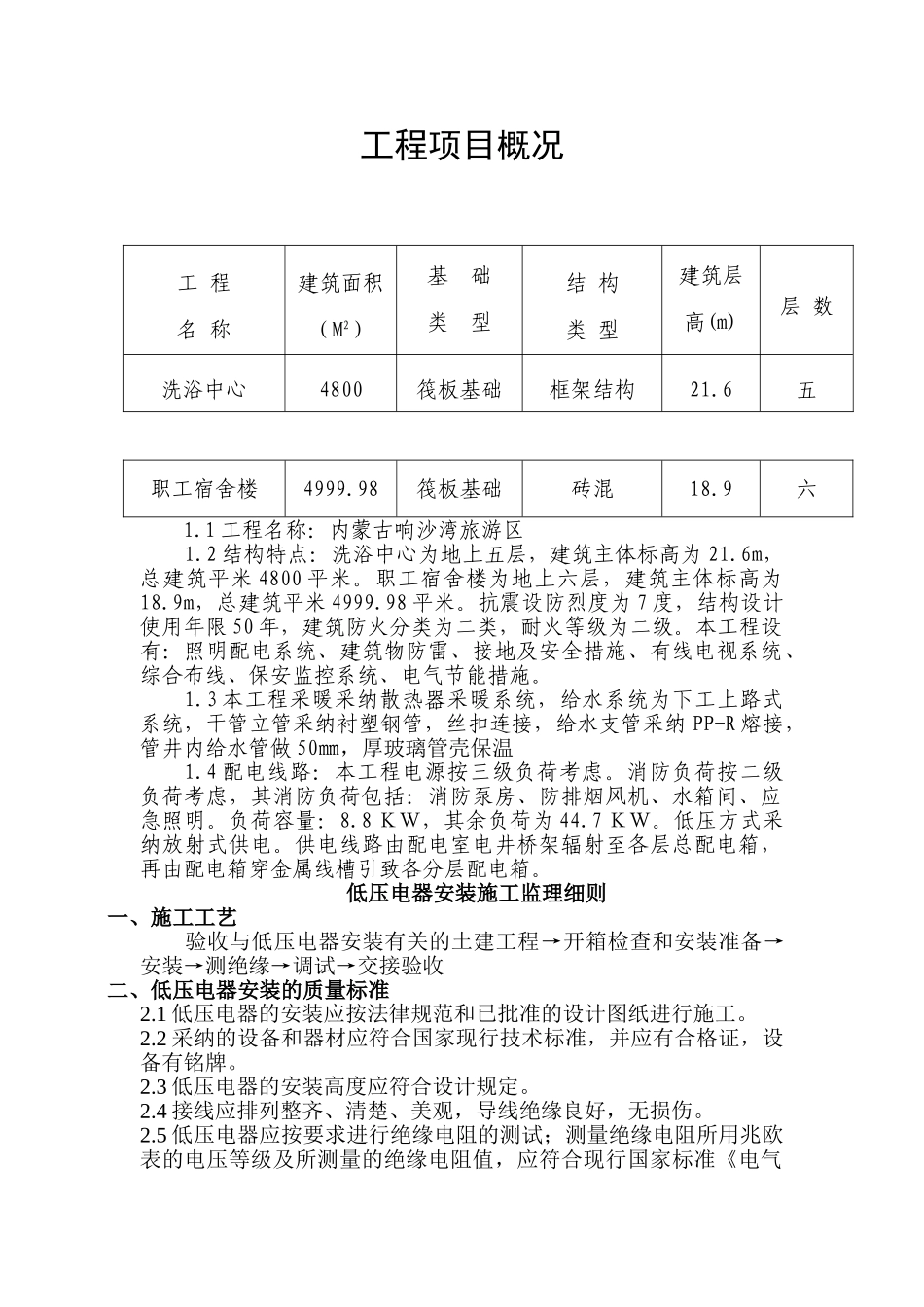

工程项目概况职工宿舍楼4999.98筏板基础砖混18.9六1.1 工程名称：内蒙古响沙湾旅游区1.2 结构特点：洗浴中心为地上五层，建筑主体标高为 21.6m，总建筑平米 4800 平米。职工宿舍楼为地上六层，建筑主体标高为18.9m，总建筑平米 4999.98 平米。抗震设防烈度为 7 度，结构设计使用年限 50 年，建筑防火分类为二类，耐火等级为二级。本工程设有：照明配电系统、建筑物防雷、接地及安全措施、有线电视系统、综合布线、保安监控系统、电气节能措施。1.3 本工程采暖采纳散热器采暖系统，给水系统为下工上路式系统，干管立管采纳衬塑钢管，丝扣连接，给水支管采纳 PP-R 熔接，管井内给水管做 50㎜，厚玻璃管壳保温1.4 配电线路：本工程电源按三级负荷考虑。消防负荷按二级负荷考虑，其消防负荷包括：消防泵房、防排烟风机、水箱间、应急照明。负荷容量：8.8 ＫＷ，其余负荷为 44.7 ＫＷ。低压方式采纳放射式供电。供电线路由配电室电井桥架辐射至各层总配电箱，再由配电箱穿金属线槽引致各分层配电箱。低压电器安装施工监理细则一、施工工艺 验收与低压电器安装有关的土建工程→开箱检查和安装准备→ 安装→测绝缘→调试→交接验收二、低压电器安装的质量标准2.1 低压电器的安装应按法律规范和已批准的设计图纸进行施工。2.2 采纳的设备和器材应符合国家现行技术标准，并应有合格证，设备有铭牌。2.3 低压电器的安装高度应符合设计规定。2.4 接线应排列整齐、清楚、美观，导线绝缘良好，无损伤。2.5 低压电器应按要求进行绝缘电阻的测试；测量绝缘电阻所用兆欧表的电压等级及所测量的绝缘电阻值，应符合现行国家标准《电气工 程名 称建筑面积（M2）基 础类 型结 构类 型建筑层 高(m)层 数洗浴中心4800筏板基础框架结构21.6五装置安装工程电气设备交接试验标准》的有关规定。2.6 电器的金属外壳、框架的接零或接地，应符合现行国家标准《电气装置安装工程接地装置施工及验收法律规范》的有关规定。2.7 低压电器安装前，建筑工程应满足下列条件；（1）屋顶、楼板施工完毕不渗漏。（2）室内地面施工完毕、门窗安装完毕。（3）预埋件及预留孔位置符合设计要求，预埋件牢固。2.8 相关标准：电气装置安装工程，低压电器施工及验收法律规范（GB50254-96）；母线装置施工及验收法律规范（GBJ149-90）；电气设备交接试验标准（GBJ150-91）。三、各种低压电器安装施工的监理要点：3.1 低压断路器的安装监理要点：3.1.1 安装...
