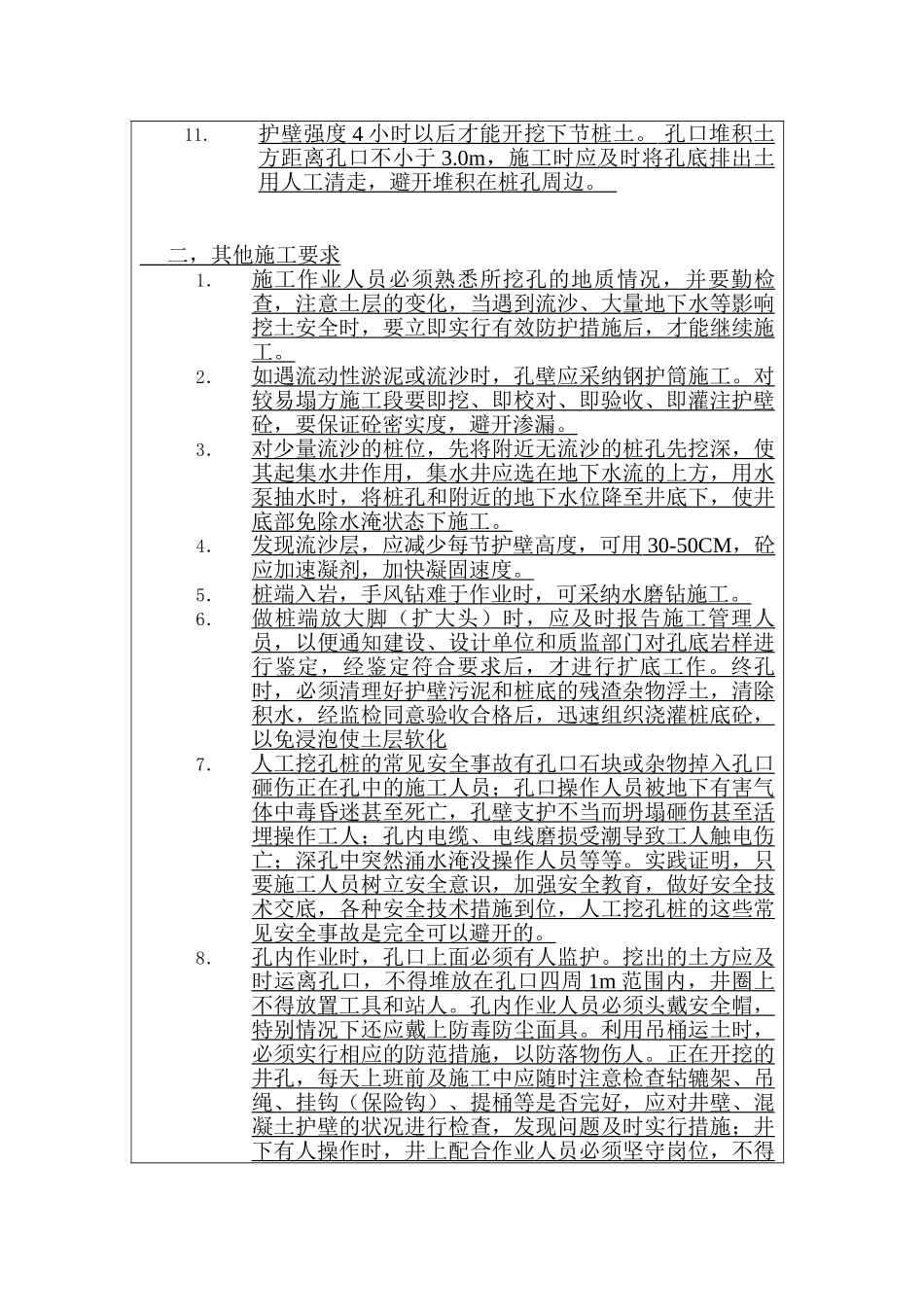

南昌铁路游泳馆加盖雨棚 技术交底资料 2010 年 12 月 9 日 编号：GGC-AQ-01工程名称： 里程： 设计图号： 施工部位：人工挖孔桩 技术交底内容：一、技术质量要求1. 按桩基设计说明大样图施工，桩基施工应严格按《建筑桩基技 术法律规范》（ JGJ94-2025 ）及《建筑地基基础设计法律规 范》（ GB50007-2025 ）等相关法律规范进行。 2.桩基质量检测应满足《建筑地基基础工程施工质量验 收法律规范》（ GB50202-2025 ）等国家及地方有关桩 基工程质量检验与验收的要求。验收合格后才能进入下一道工序施工。3.本工程桩基是参照江西省建筑标准设计《混凝土灌注 桩图集》（赣 97G309 ）进行设计，凡本图未明确处请 按该图集中要求进行施工。4.第一节孔圈护壁应比下面的护壁厚 10-30mm ，并应高 出现场地面 200-250mm ，为保证护壁砼的整体性，须 用 φ8 钢筋均匀布置作拉结筋，按护壁大样图要求施 工。5.浇灌护壁砼时，用敲击模板及用竹和木棒插实方法， 不得在桩孔水淹没模板的情况下灌注砼。发现护壁有蜂窝、漏水现象，及时加以堵塞和导流，防止孔外水通过护壁流入孔内，保证护壁砼强度及安全。6.护壁砼的内模拆除，根据气温等情况而定，一般可在 24 小时以后进行，使砼有一定强度，以能挡土。 7.当第一节护壁砼拆模后，即把轴线位置标定在护壁 上，并用水准仪把相对水平标高画记在第一圈护壁内， 作为控制桩孔位置和垂直度及确定桩的深度和桩 顶标高的依据。8.以中粗砂③层作为桩端持力层，桩的极限端阻力标准 值为 1400Kpa ，桩端进入持力层不少于 500mm, 桩长视 现场情况而定，但不小于 6m 。 9.依据施放的桩位，从桩中心十字交叉引出 4 个控制小 桩，方可开挖。10.人工挖孔护壁采纳混凝土护壁。护壁厚度不小于 150mm ，护壁强度 C25 ，配合比同喷锚配合比，每节 护壁长度 1.0m ，易塌孔时护壁加配钢筋，并调整护壁 高度。11.护壁强度 4 小时以后才能开挖下节桩土。 孔口堆积土 方距离孔口不小于 3.0m ，施工时应及时将孔底排出土 用人工清走，避开堆积在桩孔周边。 二，其他施工要求 1．施工作业人员必须熟悉所挖孔的地质情况，并要勤检 查，注意土层的变化，当遇到流沙、大量地下水等影响挖土安全时，要立即实行有效防护措施后，才能继续施工。2．如遇流动性淤泥或流沙时，孔壁应采纳钢护筒施工。对 较易塌方施工段要即挖、即校对、即验收、即灌注护壁砼，要保证砼密...
