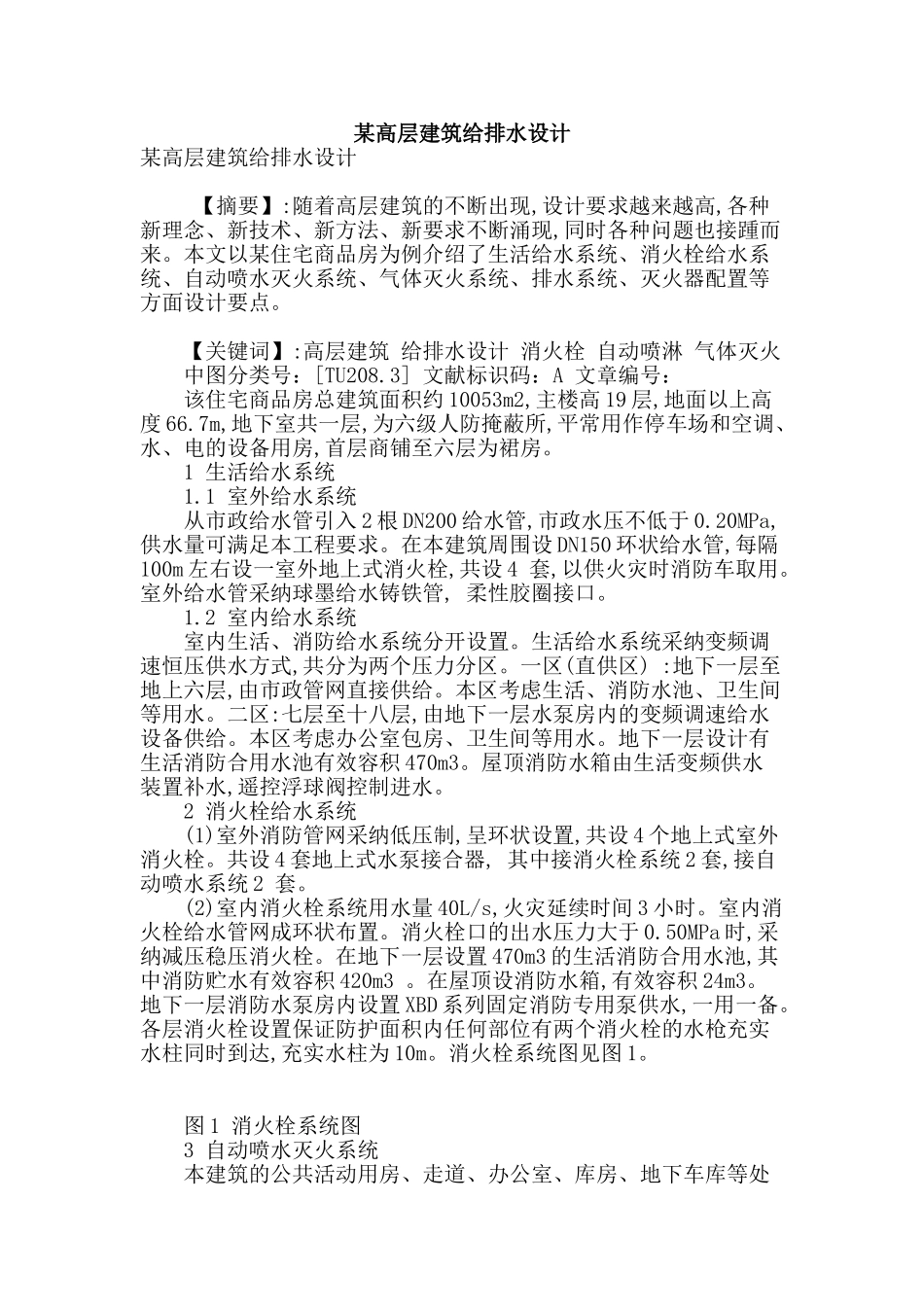

某高层建筑给排水设计某高层建筑给排水设计 【摘要】:随着高层建筑的不断出现,设计要求越来越高,各种新理念、新技术、新方法、新要求不断涌现,同时各种问题也接踵而来。本文以某住宅商品房为例介绍了生活给水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、排水系统、灭火器配置等方面设计要点。 【关键词】:高层建筑 给排水设计 消火栓 自动喷淋 气体灭火 中图分类号：[TU208.3] 文献标识码：A 文章编号： 该住宅商品房总建筑面积约 10053m2,主楼高 19 层,地面以上高度 66.7m,地下室共一层,为六级人防掩蔽所,平常用作停车场和空调、水、电的设备用房,首层商铺至六层为裙房。 1 生活给水系统 1.1 室外给水系统 从市政给水管引入 2 根 DN200 给水管,市政水压不低于 0.20MPa,供水量可满足本工程要求。在本建筑周围设 DN150 环状给水管,每隔100m 左右设一室外地上式消火栓,共设 4 套,以供火灾时消防车取用。室外给水管采纳球墨给水铸铁管, 柔性胶圈接口。 1.2 室内给水系统 室内生活、消防给水系统分开设置。生活给水系统采纳变频调速恒压供水方式,共分为两个压力分区。一区(直供区) :地下一层至地上六层,由市政管网直接供给。本区考虑生活、消防水池、卫生间等用水。二区:七层至十八层,由地下一层水泵房内的变频调速给水设备供给。本区考虑办公室包房、卫生间等用水。地下一层设计有生活消防合用水池有效容积 470m3。屋顶消防水箱由生活变频供水装置补水,遥控浮球阀控制进水。 2 消火栓给水系统 (1)室外消防管网采纳低压制,呈环状设置,共设 4 个地上式室外消火栓。共设 4 套地上式水泵接合器, 其中接消火栓系统 2 套,接自动喷水系统 2 套。 (2)室内消火栓系统用水量 40L/s,火灾延续时间 3 小时。室内消火栓给水管网成环状布置。消火栓口的出水压力大于 0.50MPa 时,采纳减压稳压消火栓。在地下一层设置 470m3 的生活消防合用水池,其中消防贮水有效容积 420m3 。在屋顶设消防水箱,有效容积 24m3。地下一层消防水泵房内设置 XBD 系列固定消防专用泵供水,一用一备。各层消火栓设置保证防护面积内任何部位有两个消火栓的水枪充实水柱同时到达,充实水柱为 10m。消火栓系统图见图 1。 图 1 消火栓系统图 3 自动喷水灭火系统 本建筑的公共活动用房、走道、办公室、库房、地下车库等处均设置自动喷水灭火系统,自动喷水灭火系统按中危险Ⅰ级设计。自动喷水灭火系统不分区,共设一...
