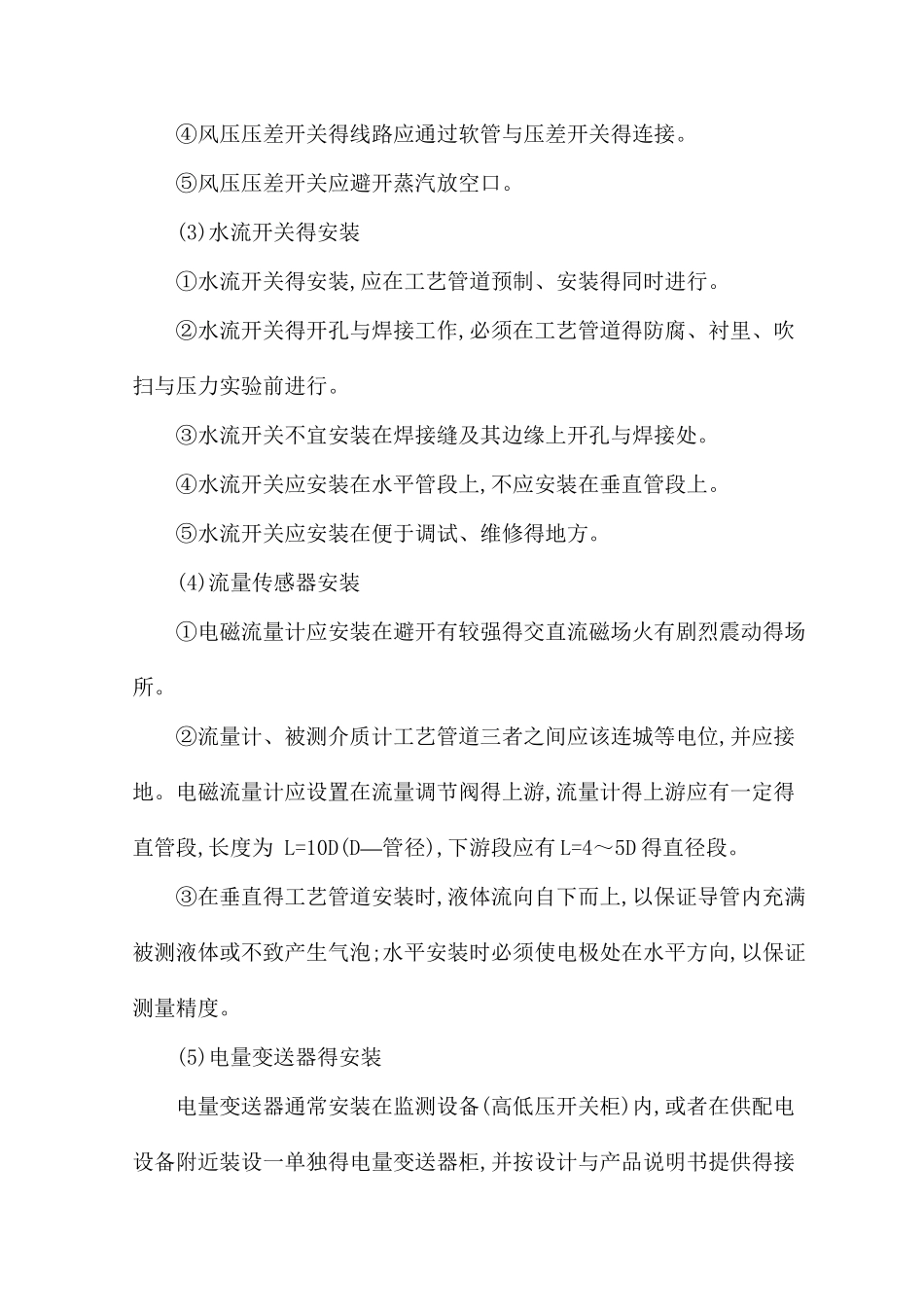

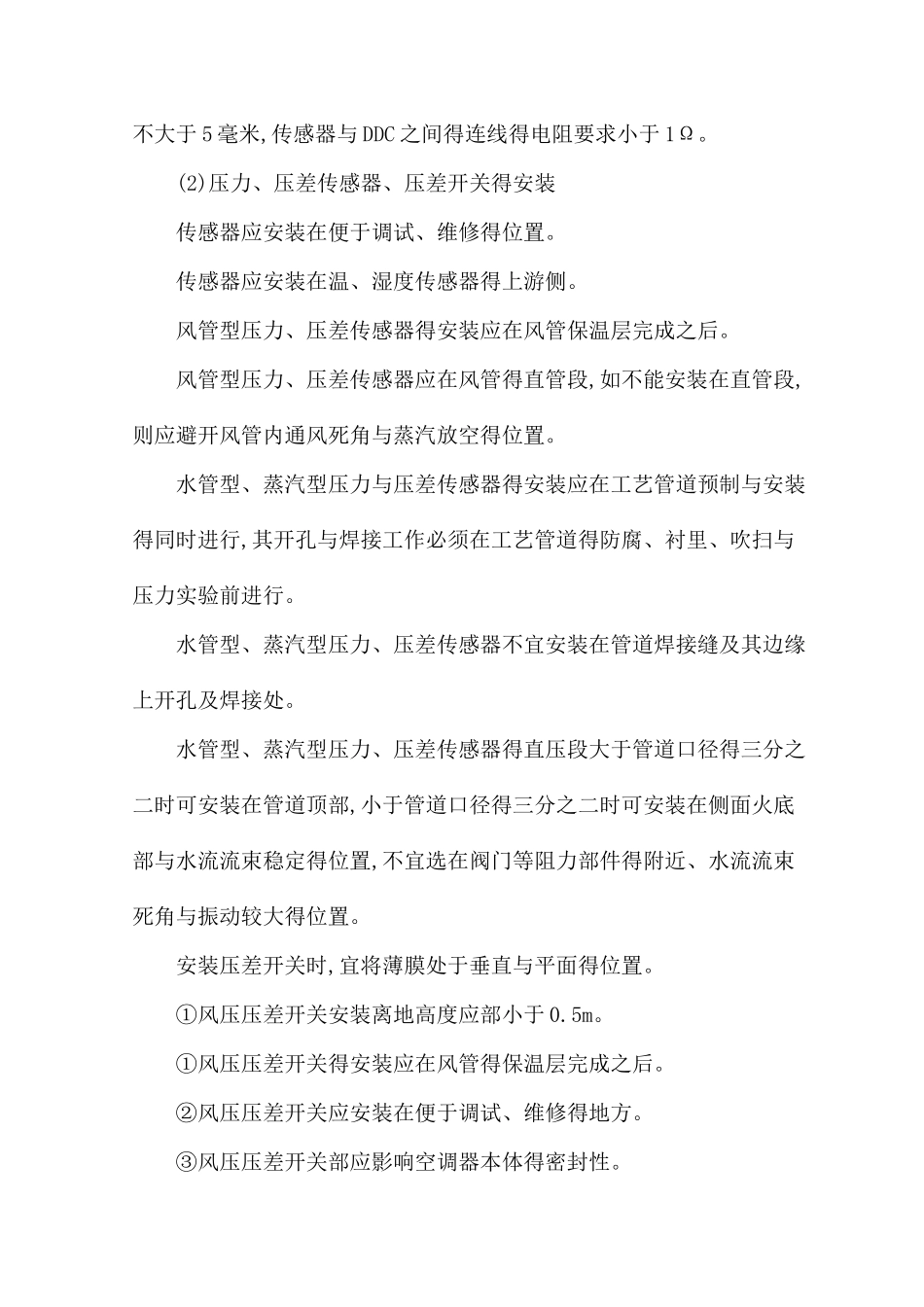

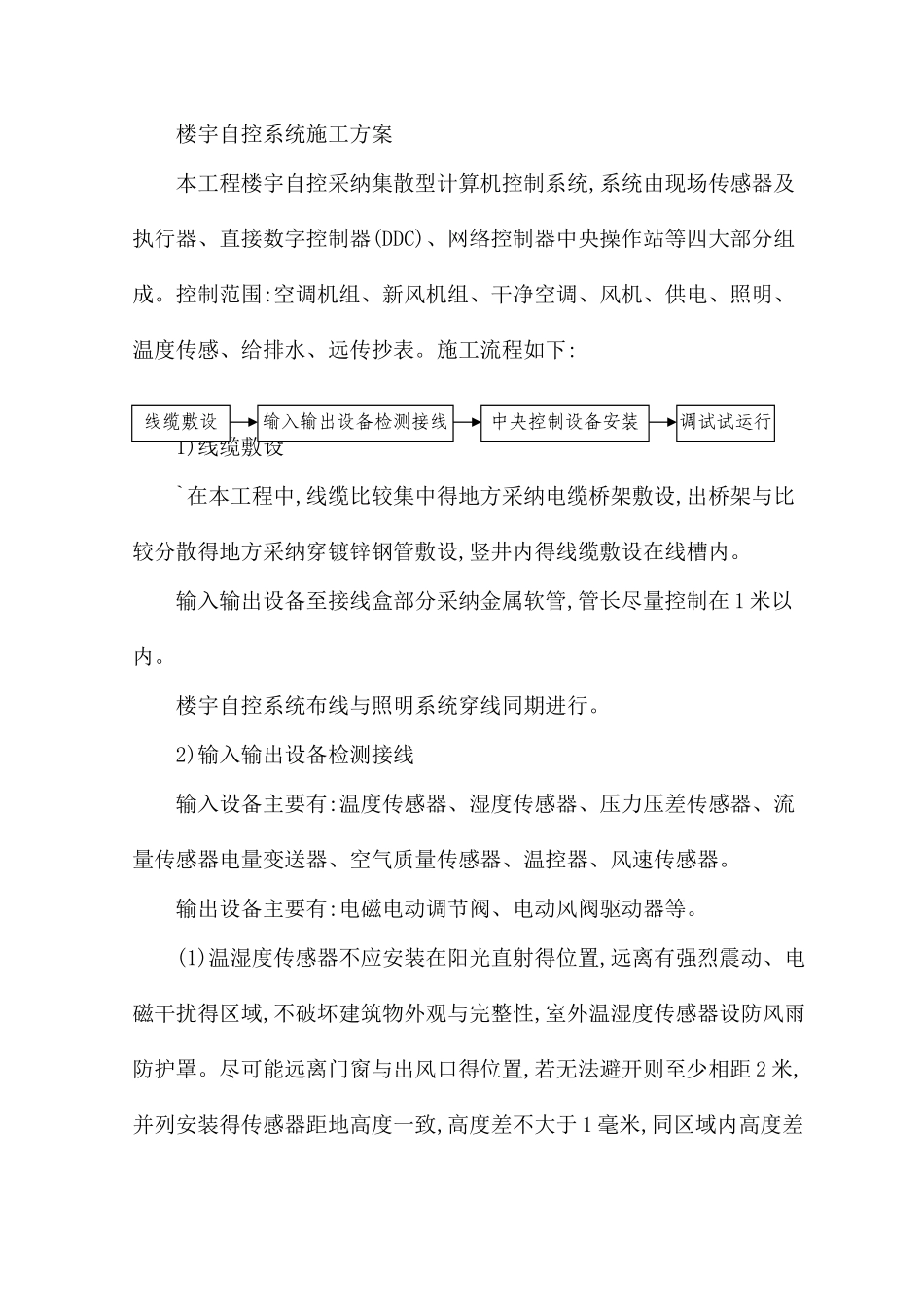

楼宇自控系统施工方案本工程楼宇自控采纳集散型计算机控制系统,系统由现场传感器及执行器、直接数字控制器(DDC)、网络控制器中央操作站等四大部分组成。控制范围:空调机组、新风机组、干净空调、风机、供电、照明、温度传感、给排水、远传抄表。施工流程如下:1)线缆敷设`在本工程中,线缆比较集中得地方采纳电缆桥架敷设,出桥架与比较分散得地方采纳穿镀锌钢管敷设,竖井内得线缆敷设在线槽内。输入输出设备至接线盒部分采纳金属软管,管长尽量控制在 1 米以内。楼宇自控系统布线与照明系统穿线同期进行。2)输入输出设备检测接线输入设备主要有:温度传感器、湿度传感器、压力压差传感器、流量传感器电量变送器、空气质量传感器、温控器、风速传感器。输出设备主要有:电磁电动调节阀、电动风阀驱动器等。(1)温湿度传感器不应安装在阳光直射得位置,远离有强烈震动、电磁干扰得区域,不破坏建筑物外观与完整性,室外温湿度传感器设防风雨防护罩。尽可能远离门窗与出风口得位置,若无法避开则至少相距 2 米,并列安装得传感器距地高度一致,高度差不大于 1 毫米,同区域内高度差线缆敷设输入输出设备检测接线调试试运行中央控制设备安装不大于 5 毫米,传感器与 DDC 之间得连线得电阻要求小于 1Ω。(2)压力、压差传感器、压差开关得安装传感器应安装在便于调试、维修得位置。传感器应安装在温、湿度传感器得上游侧。风管型压力、压差传感器得安装应在风管保温层完成之后。风管型压力、压差传感器应在风管得直管段,如不能安装在直管段,则应避开风管内通风死角与蒸汽放空得位置。水管型、蒸汽型压力与压差传感器得安装应在工艺管道预制与安装得同时进行,其开孔与焊接工作必须在工艺管道得防腐、衬里、吹扫与压力实验前进行。水管型、蒸汽型压力、压差传感器不宜安装在管道焊接缝及其边缘上开孔及焊接处。水管型、蒸汽型压力、压差传感器得直压段大于管道口径得三分之二时可安装在管道顶部,小于管道口径得三分之二时可安装在侧面火底部与水流流束稳定得位置,不宜选在阀门等阻力部件得附近、水流流束死角与振动较大得位置。安装压差开关时,宜将薄膜处于垂直与平面得位置。①风压压差开关安装离地高度应部小于 0.5m。①风压压差开关得安装应在风管得保温层完成之后。②风压压差开关应安装在便于调试、维修得地方。③风压压差开关部应影响空调器本体得密封性。④风压压差开关得线路应通过软管与压差开关得连接。⑤风压压差开关应避开蒸汽放空口。(3)水流开...
