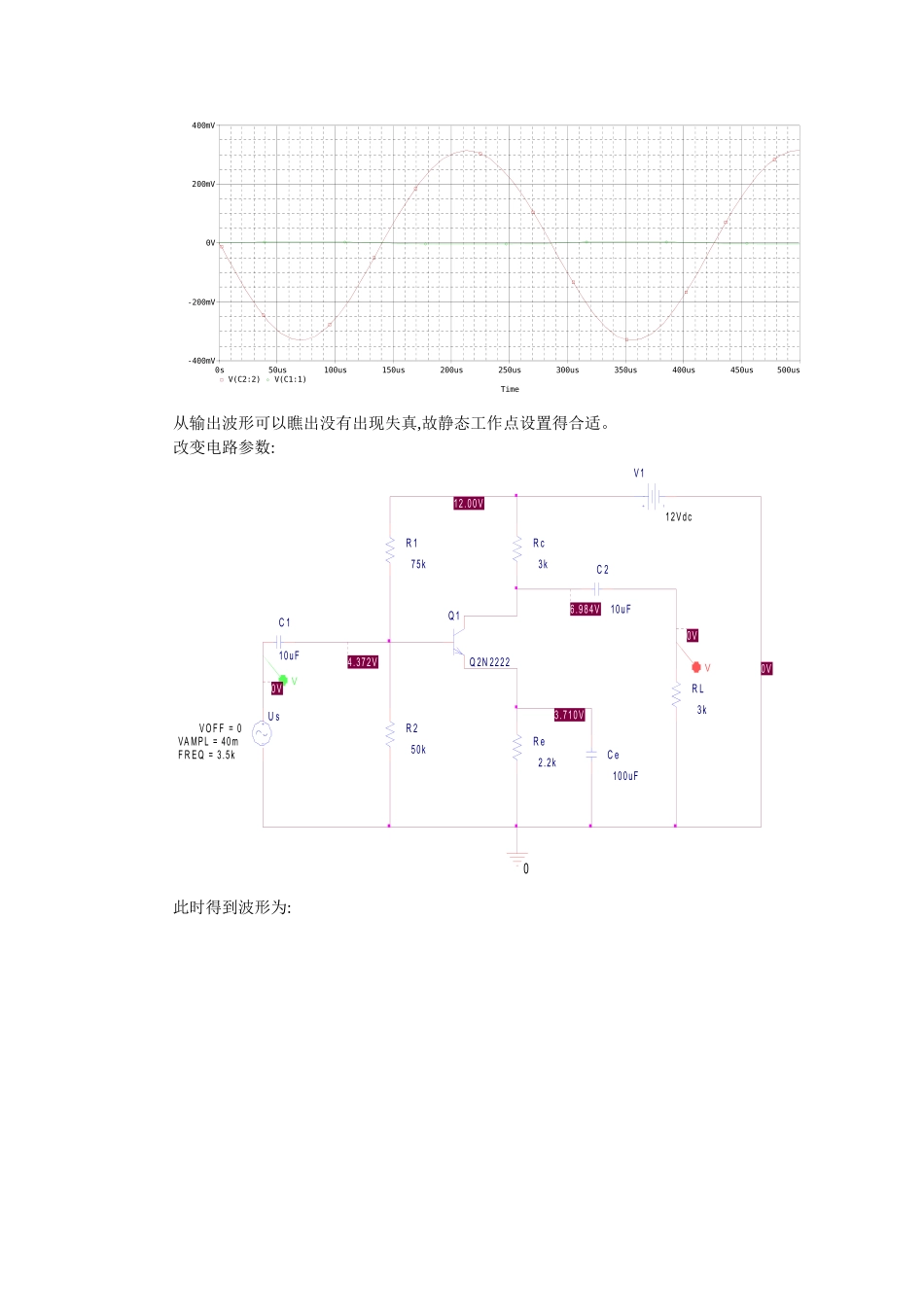

实验一 晶体三极管共射放大电路一、 实验目得1、学习共射放大电路得参数选取方法。2、学习放大电路静态工作点得测量与调整，了解静态工作点对放大电路性能得影响。3、学习放大电路得电压放大倍数与最大不失真输出电压得分析方法4、学习放大电路数输入、输出电阻得测试方法以及频率特性得分析方法。一、实验内容确定并调整放大电路得静态工作点。为了稳定静态工作点,必须满足得两个条件:条件一:I1>>Ｉ BQ I1=(5～10）IB 条件二：V Ｂ＞＞VB Ｅ VB=３～５ V由计算出 Re再选定 I1，由计算出 Rb2再由计算出 Rb10R L3kC e10 0uFC 110 uFQ 1Q 2N 222 2U sF R E Q = 3 .5 kVA M P L = 4 mV O F F = 0R 175 kR 250 kC 210 uFR e2.5kVVR c3kV 112 V dc设置得参数如图所示,输出波形为： Time0s50us100us150us200us250us300us350us400us450us500usV(C2:2)V(C1:1)-400mV-200mV0V200mV400mV从输出波形可以瞧出没有出现失真,故静态工作点设置得合适。改变电路参数:VVC e100uF4.372VQ 1Q 2N 2222U sF R E Q = 3.5kVA MP L = 40mV O F F = 06.984VR c3kR e2.2kV 112V dcR 250k3.710V0VR 175kC 210uFC 110uF12.00VR L3k0V00V此时得到波形为: Time0s50us100us150us200us250us300us350us400us450us500usV(C2:2)V(C1:1)-4.0V-2.0V0V2.0V此时出现饱与失真。当 R Ｌ开路时(设 RL=１ ME Ｇ Ω)时:VV0VC 110uFC 210uF12.00VR L1ME GR c3kR 250k0V3.710VR 175kV 112V dc6.984VR e2.2k0VQ 1Q 2N 22220C e100uF4.372VU sF R E Q = 3.5kVA MP L = 40mV O F F = 0输出波形为: Time0s50us100us150us200us250us300us350us400us450us500usV(C2:2)V(C1:1)-4.0V-2.0V0V2.0V4.0V出现饱与失真二、实验心得这个实验我做了很长时间，主要就是秏在静态工作点得调试上面。根据估量算出得Rb1、R ｂ 2、Re 得值带入电路进行分析时，电路出现失真,根据其失真得情况需要不停得调节Ｒｂ 1、Rb2 与 Re 得值就是电路输出不失真。实验二 差分放大电路一、实验目得 1、学习差分放大电路得设计方法2、学习差分放大电路静态工作得测试与调整方法 3、学习差分放大电路差模与共模性能指标得测试方法二、实验内容1.测量差分放大电路得静态工作点，并调整到合适得数值。-15.00VR 35401.522m AR 45k2.705m AD 41N 43762.689m A12V 2-15V dc4.211 m AD 51N 4...
