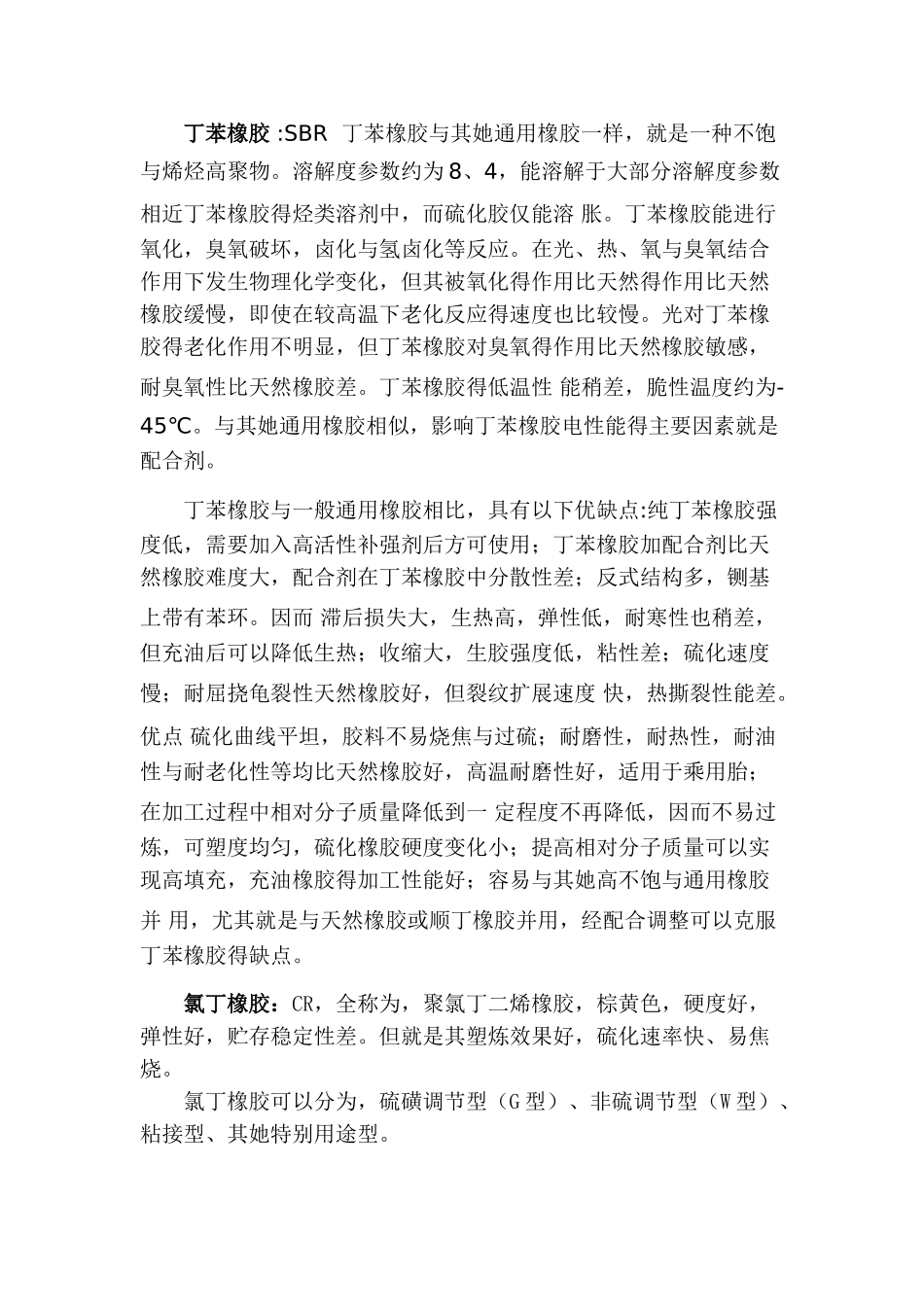

丁苯橡胶 :SBR 丁苯橡胶与其她通用橡胶一样，就是一种不饱与烯烃高聚物
溶解度参数约为 8、4，能溶解于大部分溶解度参数相近丁苯橡胶得烃类溶剂中，而硫化胶仅能溶 胀
丁苯橡胶能进行氧化，臭氧破坏，卤化与氢卤化等反应
在光、热、氧与臭氧结合作用下发生物理化学变化，但其被氧化得作用比天然得作用比天然橡胶缓慢，即使在较高温下老化反应得速度也比较慢
光对丁苯橡胶得老化作用不明显，但丁苯橡胶对臭氧得作用比天然橡胶敏感，耐臭氧性比天然橡胶差
丁苯橡胶得低温性 能稍差，脆性温度约为-45℃
与其她通用橡胶相似，影响丁苯橡胶电性能得主要因素就是配合剂
丁苯橡胶与一般通用橡胶相比，具有以下优缺点:纯丁苯橡胶强度低，需要加入高活性补强剂后方可使用；丁苯橡胶加配合剂比天然橡胶难度大，配合剂在丁苯橡胶中分散性差；反式结构多，铡基上带有苯环
因而 滞后损失大，生热高，弹性低，耐寒性也稍差，但充油后可以降低生热；收缩大，生胶强度低，粘性差；硫化速度慢；耐屈挠龟裂性天然橡胶好，但裂纹扩展速度 快，热撕裂性能差
优点 硫化曲线平坦，胶料不易烧焦与过硫；耐磨性，耐热性，耐油性与耐老化性等均比天然橡胶好，高温耐磨性好，适用于乘用胎；在加工过程中相对分子质量降低到一 定程度不再降低，因而不易过炼，可塑度均匀，硫化橡胶硬度变化小；提高相对分子质量可以实现高填充，充油橡胶得加工性能好；容易与其她高不饱与通用橡胶并 用，尤其就是与天然橡胶或顺丁橡胶并用，经配合调整可以克服丁苯橡胶得缺点
氯丁橡胶：CR，全称为，聚氯丁二烯橡胶，棕黄色，硬度好，弹性好，贮存稳定性差
但就是其塑炼效果好，硫化速率快、易焦烧
氯丁橡胶可以分为，硫磺调节型（G 型）、非硫调节型（W 型）、粘接型、其她特别用途型

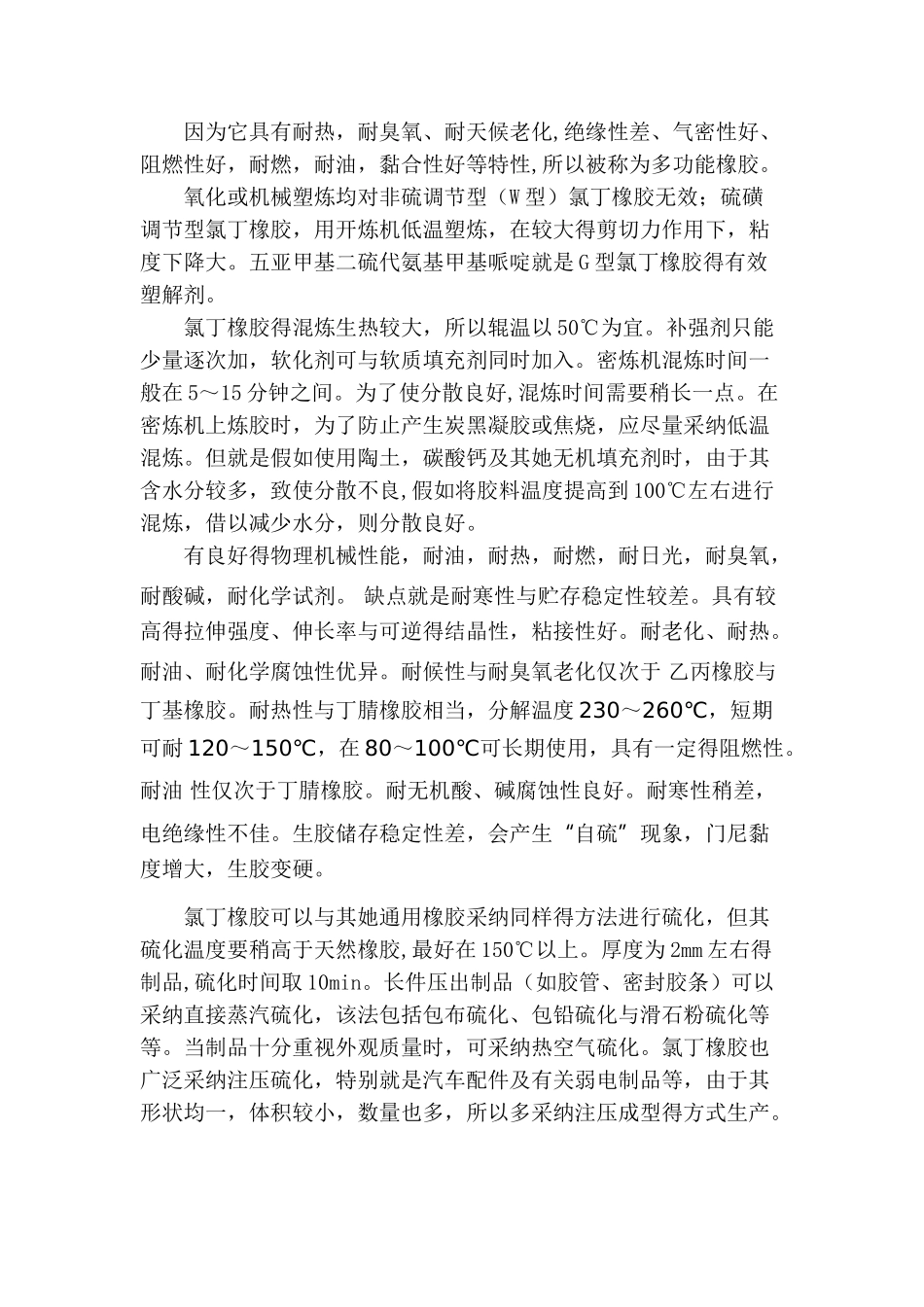

因为它具有耐热，耐臭氧、耐天候老化,绝缘性差、气密性好、阻燃性好，耐燃，耐油，黏合性好等特性,所以被称为多功能橡胶
氧化或机械塑炼
