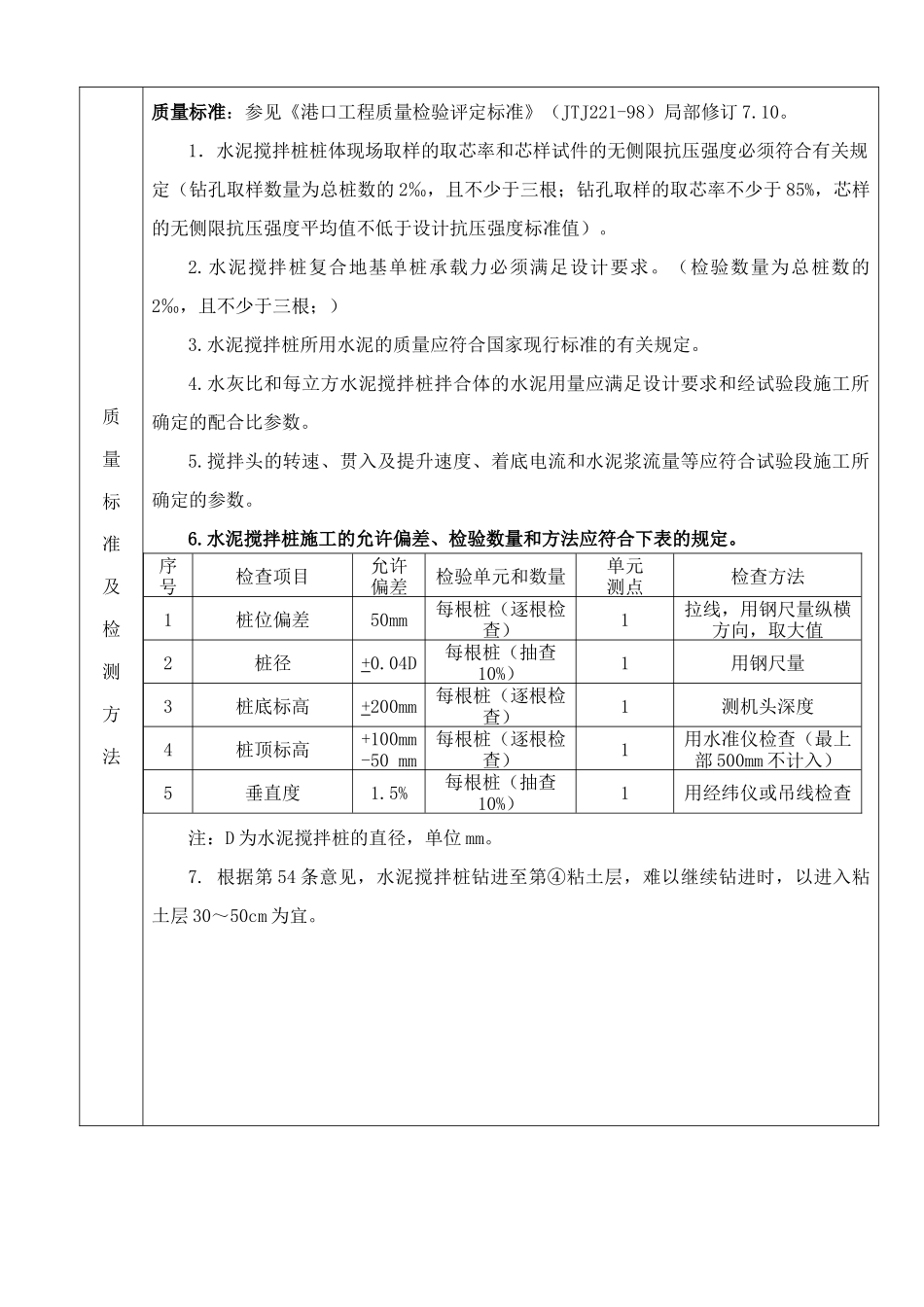

施 工 技 术 交 底 通 知 单单位名称： 编号：工程项目水泥搅拌桩工程部位接受班组及有关人员水泥搅拌桩施工队工程数量进度要求按项目部要求质量标准参见《港口工程质量检验评定标准》（JTJ221-98）局部修订 7.10；1. 桩位偏差：不大于 50mm；2. 桩径偏差：+0.04D（即：+40mm）；3. 桩底标高：+200mm；4. 桩顶标高：+100mm，-50 mm（桩顶部 50cm 不计入）；5. 垂直度：不大于 1.5%；6. 桩身强度 30 天龄期无侧限单轴抗压强度达到 1MPa。施工程序及操作要点施工步骤：1 施工准备；2 桩位放样；3 钻机就位；4 调整钻架角度；5 制备水泥浆；6 正循环钻至设计桩底深度；7 反循环提钻并喷水泥浆；8 重复上下搅拌9 桩机移位，下一个循环； 操作要点：1 施工准备清除施工范围内的障碍物，平整施工场地，做到“三通一平”；合理布置施工现场的水泥库、泥浆罐等位置；检查各种设备机械性能，满足使用要求；提前送检水泥等原材料；根据配合比确定每罐水泥浆拌合量，做好标记；桩机钻杆标记尺度（或安装深度刻盘），便于控制钻进深度；2 桩位放样根据搅拌桩的桩位布置图的中心坐标，采纳全站仪坐标法进行桩位放样，精确放出中心桩位并打好护桩，用钢尺测放小桩位；本次选下游左侧 1#、2#靠船墩及之间的 4#直立式驳岸基础水泥搅拌桩作为首件工程，桩位平面图见附图一。3 钻机就位钻机导轨垂直于驳岸前沿线方向定位，采纳倒退式施工方式。钻机通过导向拉索和移动导轨到达指定位置，对中桩位。当地面起伏不平常，实行措施使桩机设备保持水平。导轨下面需要加垫枕木或钢板，以保持钻机稳定。（钻机移位打桩顺序见示意图三）。4 调整钻架角度测量人员利用经纬仪或线锤垂吊交叉测量桩架垂直度，桩机操作人员通过铰拉钢丝绳调整桩架角度，使桩架垂直度达到法律规范要求。5 制备水泥浆开始钻进之前先制备水泥浆，水泥浆根据设计配合比制备，并将水泥浆倒入集料斗备喷。6 正循环钻至设计深度（一搅一喷）地面标高约为 3.0m，设计桩顶标高为-3.17m，桩底标高为-6.17m。搅拌机冷却水循环正常后，启动搅拌机电机，放松起重机或桩架的钢丝绳，使搅拌机沿导向架切土搅拌下沉，使土搅松，借设备自重和链条拉力正循环进行钻进。下沉速度由电机的电流监测表控制，不同的土层实行不同的转速钻进。根据设计桩长，在钻杆上面做出标记，以控制钻进深度。在搅拌桩钻进到比设计桩顶标高高 50cm 时（即-2.67m），开启泥浆泵，开始喷水泥...
