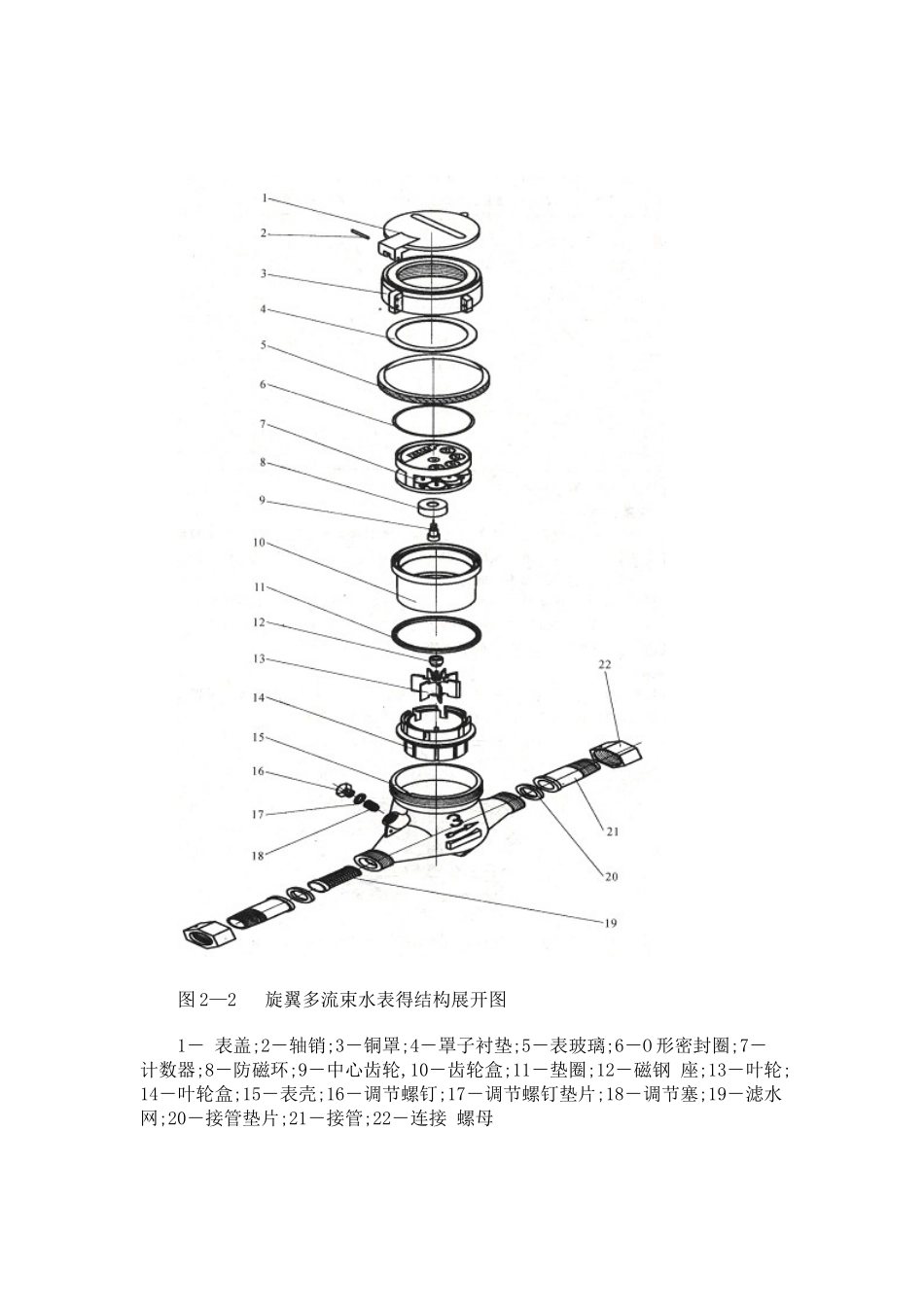

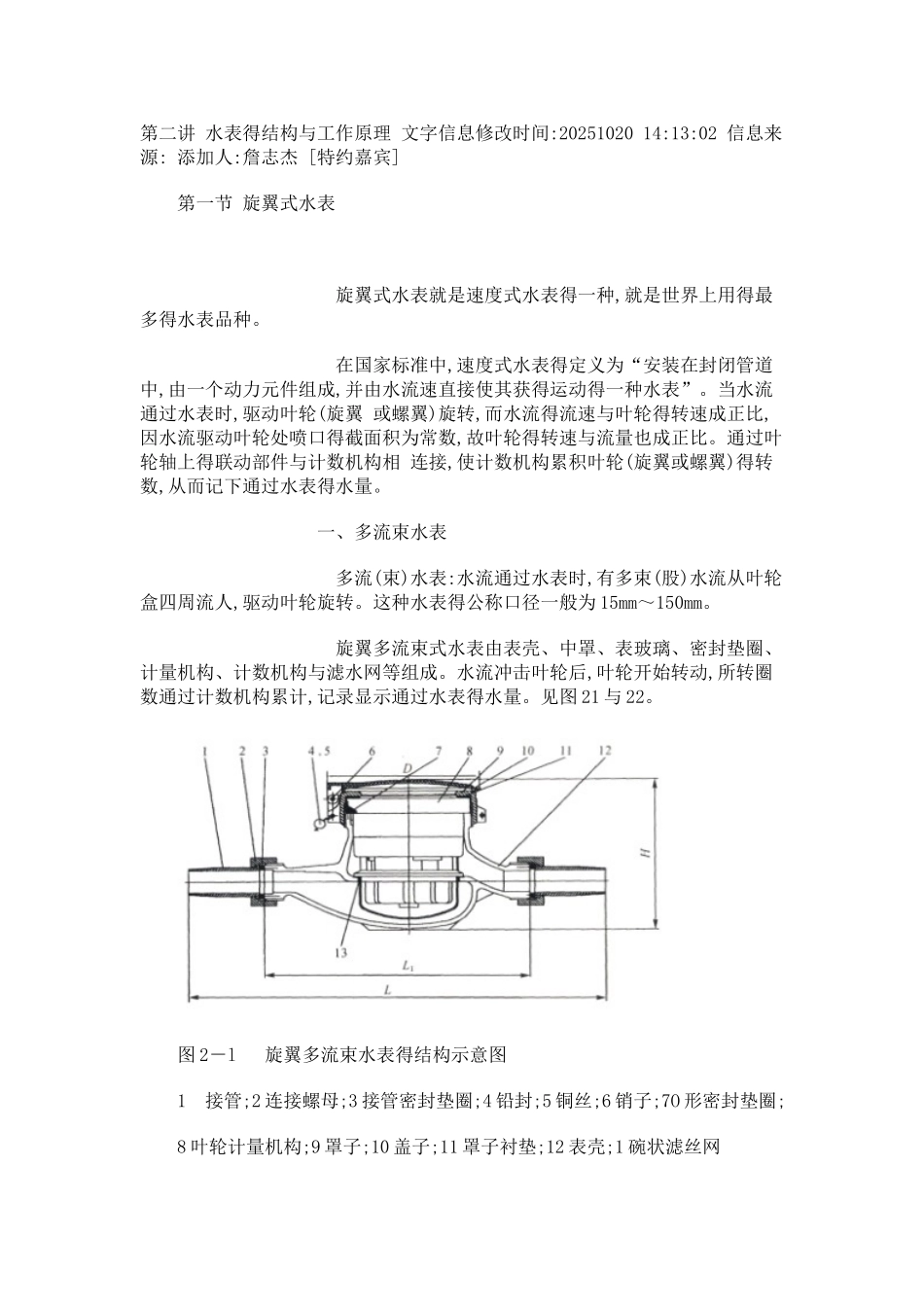

第二讲 水表得结构与工作原理 文字信息修改时间:20251020 14:13:02 信息来源: 添加人:詹志杰 [特约嘉宾] 第一节 旋翼式水表 旋翼式水表就是速度式水表得一种,就是世界上用得最多得水表品种。 在国家标准中,速度式水表得定义为“安装在封闭管道中,由一个动力元件组成,并由水流速直接使其获得运动得一种水表”。当水流通过水表时,驱动叶轮(旋翼 或螺翼)旋转,而水流得流速与叶轮得转速成正比,因水流驱动叶轮处喷口得截面积为常数,故叶轮得转速与流量也成正比。通过叶轮轴上得联动部件与计数机构相 连接,使计数机构累积叶轮(旋翼或螺翼)得转数,从而记下通过水表得水量。 一、多流束水表 多流(束)水表:水流通过水表时,有多束(股)水流从叶轮盒四周流人,驱动叶轮旋转。这种水表得公称口径一般为 15mm～150mm。 旋翼多流束式水表由表壳、中罩、表玻璃、密封垫圈、计量机构、计数机构与滤水网等组成。水流冲击叶轮后,叶轮开始转动,所转圈数通过计数机构累计,记录显示通过水表得水量。见图 21 与 22。图 2－l 旋翼多流束水表得结构示意图1 接管;2 连接螺母;3 接管密封垫圈;4 铅封;5 铜丝;6 销子;7O 形密封垫圈;8 叶轮计量机构;9 罩子;10 盖子;11 罩子衬垫;12 表壳;1 碗状滤丝网 图 2—2 旋翼多流束水表得结构展开图1－ 表盖;2－轴销;3－铜罩;4－罩子衬垫;5－表玻璃;6－O 形密封圈;7－计数器;8－防磁环;9－中心齿轮,10－齿轮盒;11－垫圈;12－磁钢 座;13－叶轮;14－叶轮盒;15－表壳;16－调节螺钉;17－调节螺钉垫片;18－调节塞;19－滤水网;20－接管垫片;21－接管;22－连接 螺母 多流束水表得总体尺寸与连接方式见表 2—1。 表 2—Ⅱ 旋翼式多流束水表得总体尺寸与连接方式 mm 各部件得作用、所用材料如下:1 表壳、中罩、表玻璃 表壳、中罩、表玻璃与密封垫圈一起组成一密封体,使表壳内被测水不致渗漏至表外。按国家标准规定,水表应能承受水压 1、6MPa、持续 15min与水压 2、0MPa、持续 1min 得压力试验。因此,表壳、中罩与表玻璃均应满足上述要求。 表壳材料一般采纳灰铸铁(HT l50,见 GB 9436—1988)或铸造铅黄铜(ZcuZn40Pb2,见 GB ll76—1987)。中罩材料一般采纳铸造铅黄铜(ZcuZn40Pb2,见 GB 1176—1987)。表玻璃应采纳符合 JB/T 8480—1996 得钢化玻璃。2 计量机构 计量机构主要由齿轮盒、叶轮盒、整体叶轮、顶尖、调节板等组成,见图 2—3。计量机构就是水表得“心脏”,它对水表得计量...
