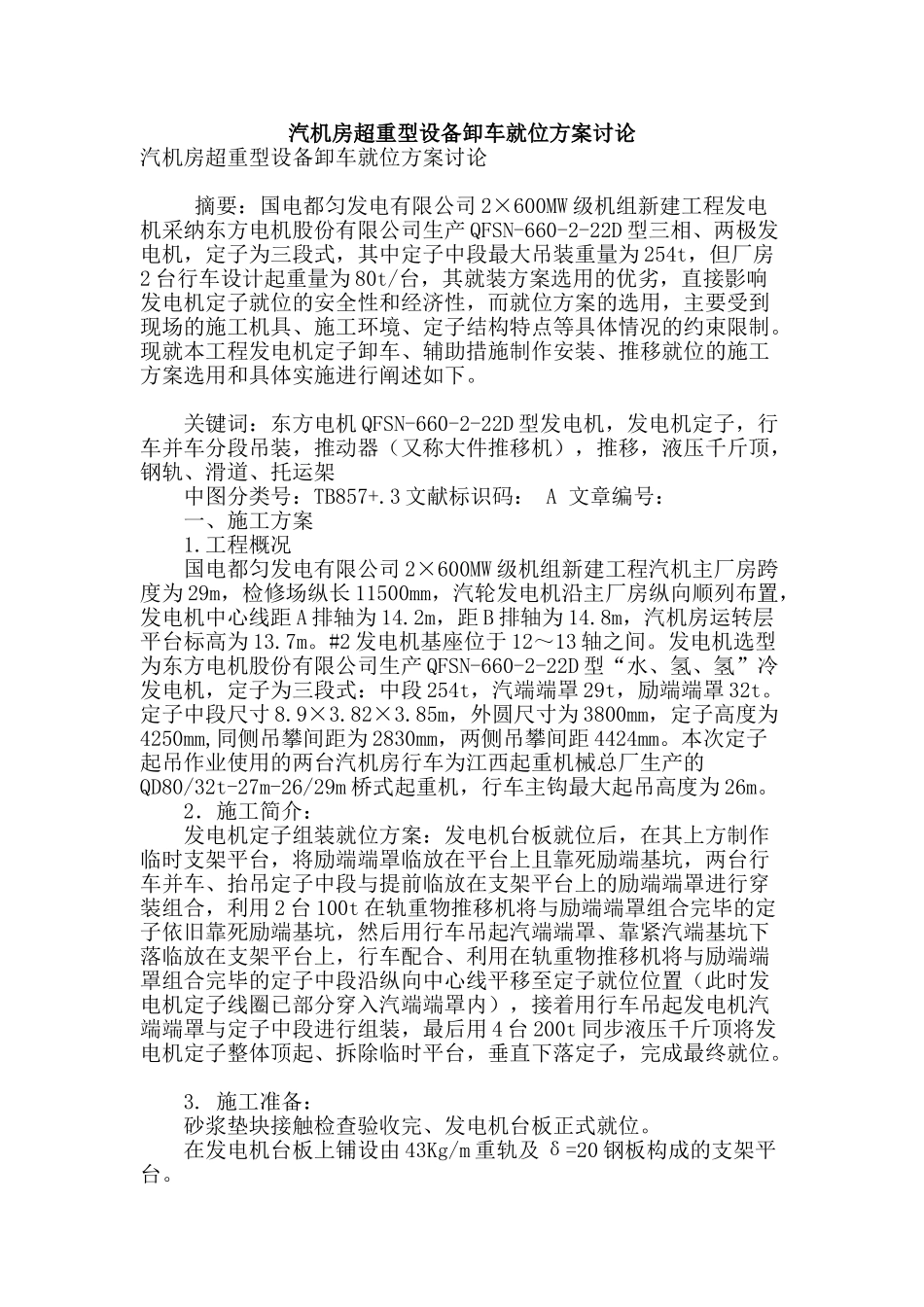

汽机房超重型设备卸车就位方案讨论

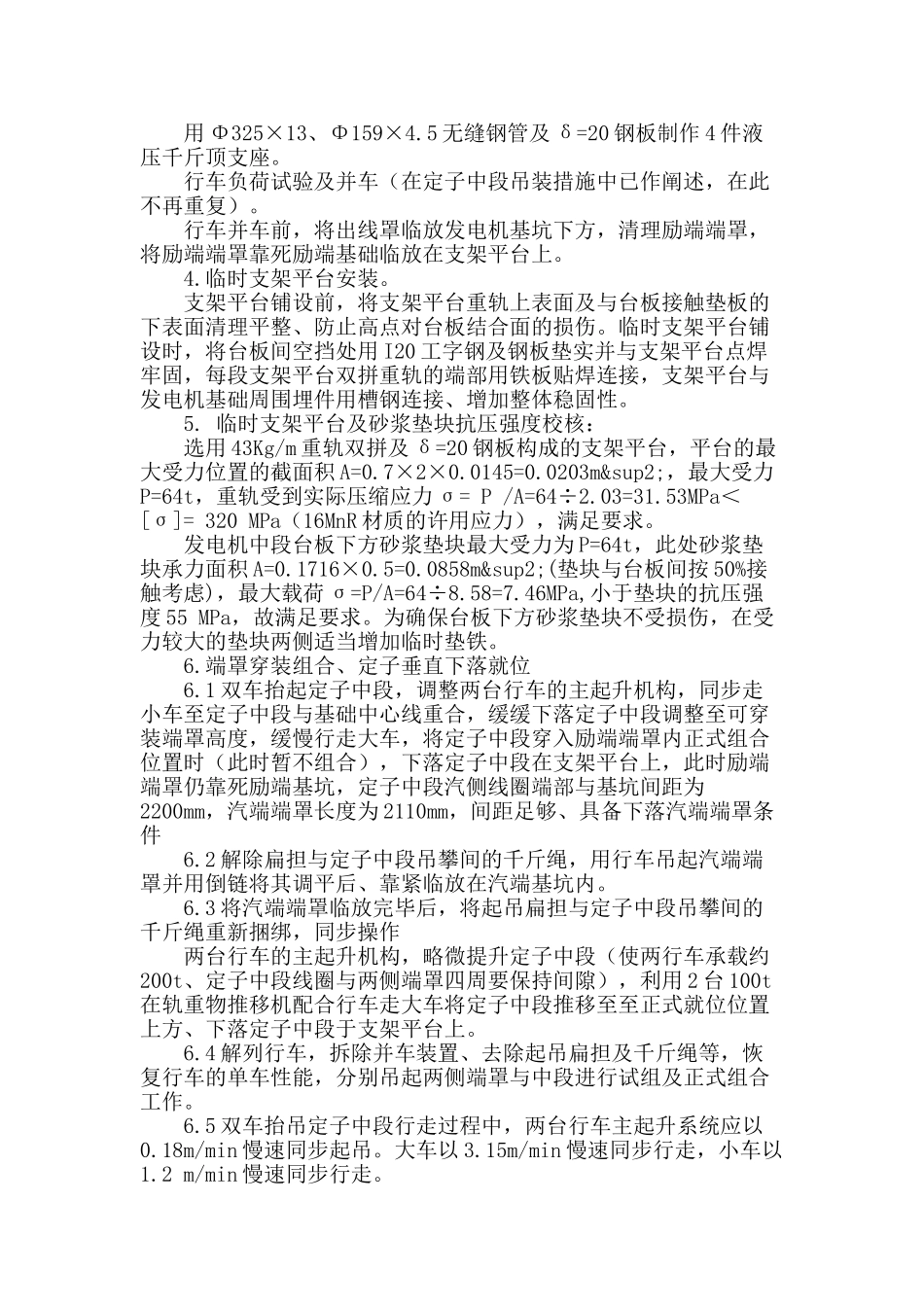

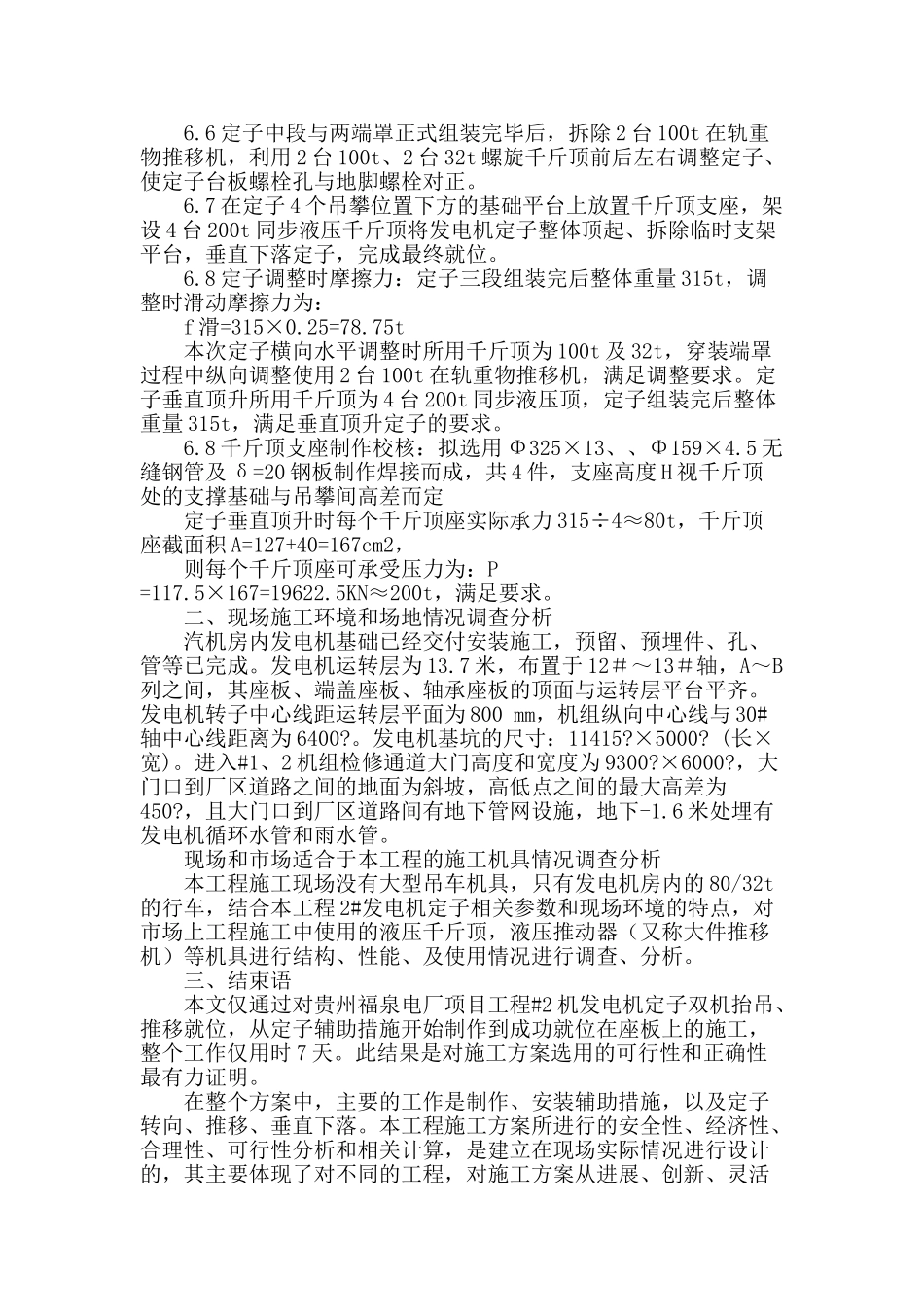

汽机房超重型设备卸车就位方案讨论汽机房超重型设备卸车就位方案讨论 摘要：国电都匀发电有限公司 2×600MW 级机组新建工程发电机采纳东方电机股份有限公司生产 QFSN-660-2-22D 型三相、两极发电机，定子为三段式，其中定子中段最大吊装重量为 254t，但厂房2 台行车设计起重量为 80t/台，其就装方案选用的优劣，直接影响发电机定子就位的安全性和经济性，而就位方案的选用，主要受到现场的施工机具、施工环境、定子结构特点等具体情况的约束限制。现就本工程发电机定子卸车、辅助措施制作安装、推移就位的施工方案选用和具体实施进行阐述如下。 关键词：东方电机 QFSN-660-2-22D 型发电机，发电机定子，行车并车分段吊装，推动器（又称大件推移机），推移，液压千斤顶，钢轨、滑道、托运架 中图分类号：TB857+.3 文献标识码： A 文章编号： 一、施工方案 1.工程概况 国电都匀发电有限公司 2×600MW 级机组新建工程汽机主厂房跨度为 29m，检修场纵长 11500mm，汽轮发电机沿主厂房纵向顺列布置，发电机中心线距 A 排轴为 14.2m，距 B 排轴为 14.8m，汽机房运转层平台标高为 13.7m。#2 发电机基座位于 12～13 轴之间。发电机选型为东方电机股份有限公司生产 QFSN-660-2-22D 型“水、氢、氢”冷发电机，定子为三段式：中段 254t，汽端端罩 29t，励端端罩 32t。定子中段尺寸 8.9×3.82×3.85m，外圆尺寸为 3800mm，定子高度为4250mm,同侧吊攀间距为 2830mm，两侧吊攀间距 4424mm。本次定子起吊作业使用的两台汽机房行车为江西起重机械总厂生产的QD80/32t-27m-26/29m 桥式起重机，行车主钩最大起吊高度为 26m。 2．施工简介： 发电机定子组装就位方案：发电机台板就位后，在其上方制作临时支架平台，将励端端罩临放在平台上且靠死励端基坑，两台行车并车、抬吊定子中段与提前临放在支架平台上的励端端罩进行穿装组合，利用 2 台 100t 在轨重物推移机将与励端端罩组合完毕的定子依旧靠死励端基坑，然后用行车吊起汽端端罩、靠紧汽端基坑下落临放在支架平台上，行车配合、利用在轨重物推移机将与励端端罩组合完毕的定子中段沿纵向中心线平移至定子就位位置（此时发电机定子线圈已部分穿入汽端端罩内），接着用行车吊起发电机汽端端罩与定子中段进行组装，最后用 4 台 200t 同步液压千斤顶将发电机定子整体顶起、拆除临时平台，垂直下落定子，完成最终就位。 3. 施工准备： 砂浆垫块接触检查验收完...
