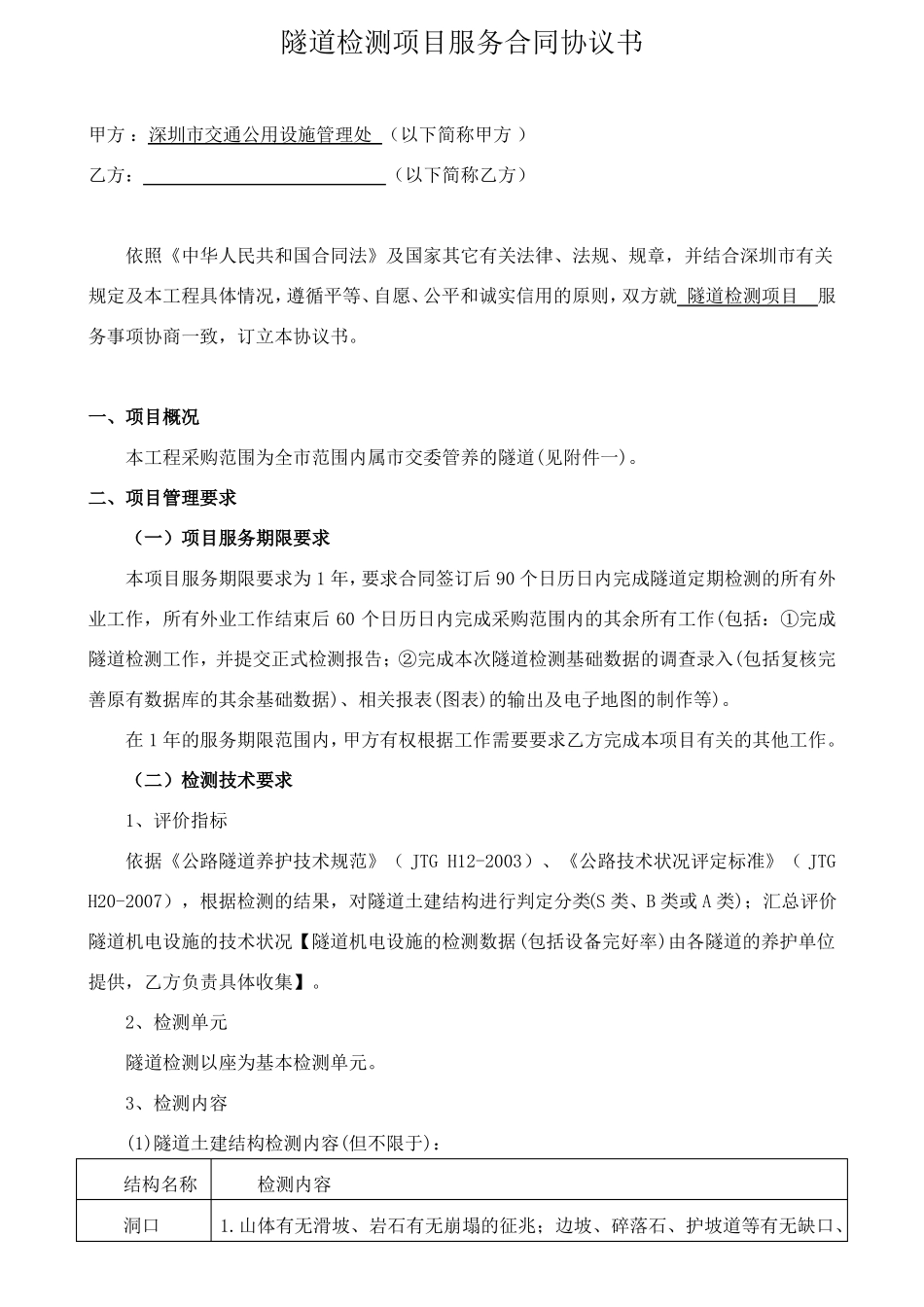

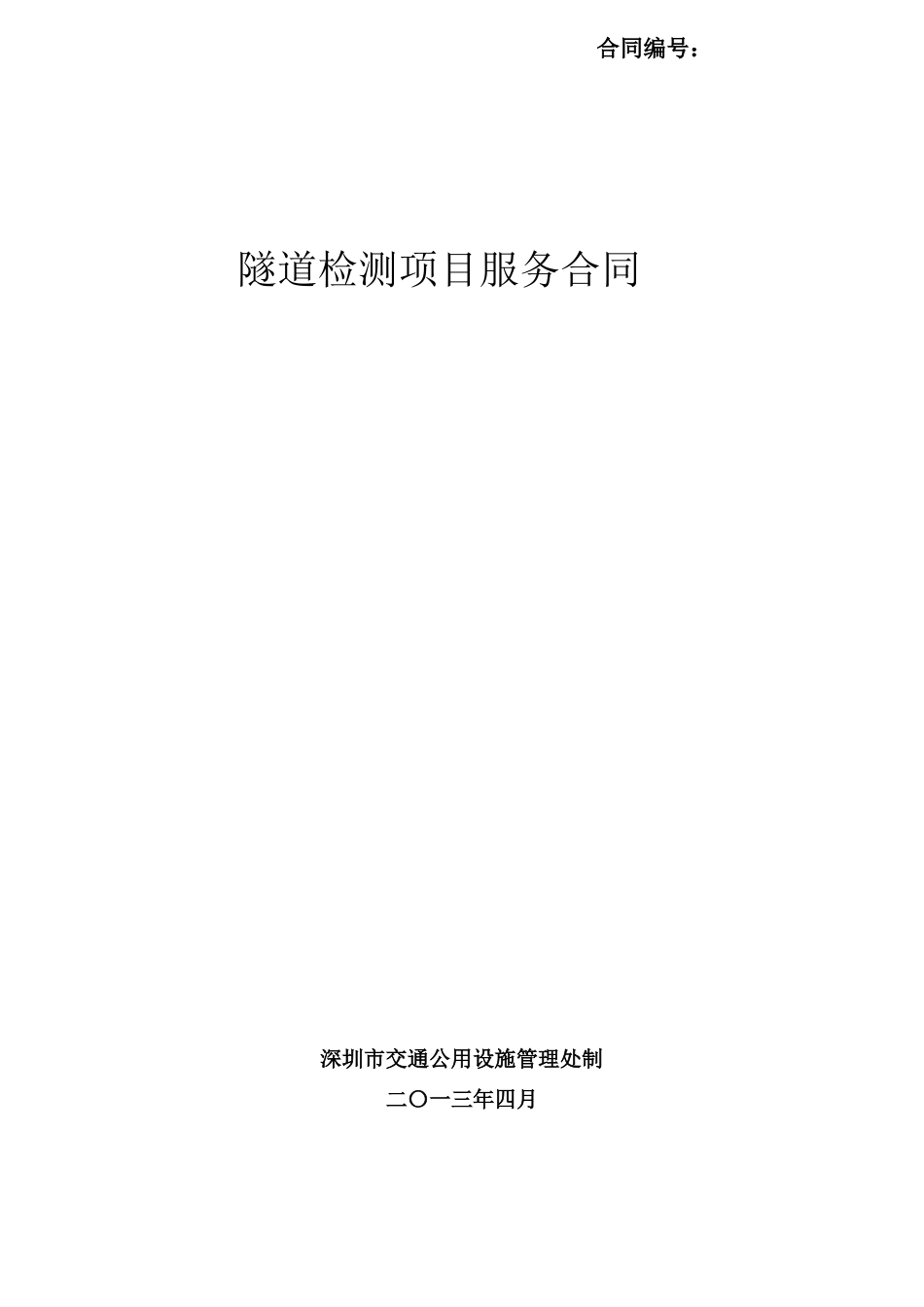

合同编号：隧道检测项目服务合同深圳市交通公用设施管理处制二〇一三年四月隧道检测项目服务合同协议书甲方：深圳市交通公用设施管理处（以下简称甲方）乙方：（以下简称乙方）依照《中华人民共和国合同法》及国家其它有关法律、法规、规章，并结合深圳市有关规定及本工程具体情况，遵循平等、自愿、公平和诚实信用的原则，双方就隧道检测项目服务事项协商一致，订立本协议书。一、项目概况本工程采购范围为全市范围内属市交委管养的隧道(见附件一)。二、项目管理要求（一）项目服务期限要求本项目服务期限要求为1年，要求合同签订后90个日历日内完成隧道定期检测的所有外业工作，所有外业工作结束后60个日历日内完成采购范围内的其余所有工作(包括：①完成隧道检测工作，并提交正式检测报告；②完成本次隧道检测基础数据的调查录入(包括复核完善原有数据库的其余基础数据)、相关报表(图表)的输出及电子地图的制作等)。在1年的服务期限范围内，甲方有权根据工作需要要求乙方完成本项目有关的其他工作。（二）检测技术要求1、评价指标依据《公路隧道养护技术规范》（JTGH12-2003）、《公路技术状况评定标准》（JTGH20-2007），根据检测的结果，对隧道土建结构进行判定分类(S类、B类或A类)；汇总评价隧道机电设施的技术状况【隧道机电设施的检测数据(包括设备完好率)由各隧道的养护单位提供，乙方负责具体收集】。2、检测单元隧道检测以座为基本检测单元。3、检测内容(1)隧道土建结构检测内容(但不限于)：结构名称洞口检测内容1.山体有无滑坡、岩石有无崩塌的征兆；边坡、碎落石、护坡道等有无缺口、冲沟、潜流涌水、沉陷、塌落等2.护坡、挡土墙有无裂缝、断缝、倾斜、鼓肚、滑动、下沉或表面风化、泄水孔堵塞、墙后积水、周围地基错台、空隙等1.墙身有无开裂、裂缝2.衬砌有无起层、剥落洞门3.结构有无倾斜、沉陷、断裂4.混凝土钢筋有无外露1.衬砌有无裂缝、剥落2.衬砌表层有无起层、剥落衬砌3.墙身施工缝有无开裂、错位4.洞顶有无渗漏水、挂冰1.路面上有无塌（散）落物、油污、滞水、结冰或堆冰灯路面2.路面有无拱起、沉陷、错台、开裂、溜滑检修道排水系统2.排水沟（管）、积水井等有无淤积堵塞、沉沙、滞水、结冰等1.吊顶板有无变形、破损；吊杆是否完好等吊顶2.有无漏水（挂冰）l.表面有无脏污、缺损内装2.装饰板有无变形、破损等(2)隧道机电设施的检测由养护单位实施(检测内容详见附件二)，乙方负责收集整理该部分的检测成果，乙方应根据各养护单位提供的隧道机电设施的检测数据(包括设备完好率)进行汇总评价。(3)对隧道的衬砌质量进行雷达无损检测（三测线），各隧道按长度抽检30%。（三）检测成果提交要求1、必须提交的检测报告a.深圳市市政道路隧道检测分析与评价总报告b.深圳市公路隧道检测分析与评价总报告c.各隧道检测分报告2、隧道检测成果提交要求道路有无毁坏、盖板有无缺损；栏杆有无变形、锈蚀、破损等1.结构有无破损，中央窨井盖、边沟盖板等是否完好，沟管有无开裂漏水（1）检测总报告要求（包括但不限于）：要求对逐座隧道进行检测与评价，提交的检测评价报告内容应包括(但不限于)：①对土建结构及机电设施的技术状况和功能状态的评价；②对养护维修状况的评价及建议；③需要实施专项检查的建议报告；④需要采取处治措施的建议报告。检测报告应附上检查记录表、隧道展示图以及其他有关检测记录资料。（2）检测分报告要求（包括但不限于）①隧道基本情况卡片；②必要的图片、结构图；③隧道检测的工作照片，内容包括关键检测工序中主要检测人员对检测设备的操作等环节。照片上应附有详细的拍摄时间。每座隧道的分报告至少附上一张照片；③定期检查数据表（按现行规范填写）；④典型病害缺损和病害的照片和说明，包括病害的性质、程度以及发展趋势等；⑤病害整治相关措施建议；⑥评估结论。(3)提交资料要求①各个检测内容的数据表；②典型病害缺损和病害的照片和说明。缺损状况的描述应按照《公路技术状况评定标准》（JTGH20-2007）要求完成；③编制交通运输部、住房及城乡建设部要求的年度上报报表；④将检测成果录入基础数据库平台；⑤纸质报告一式四份，电子资料...
