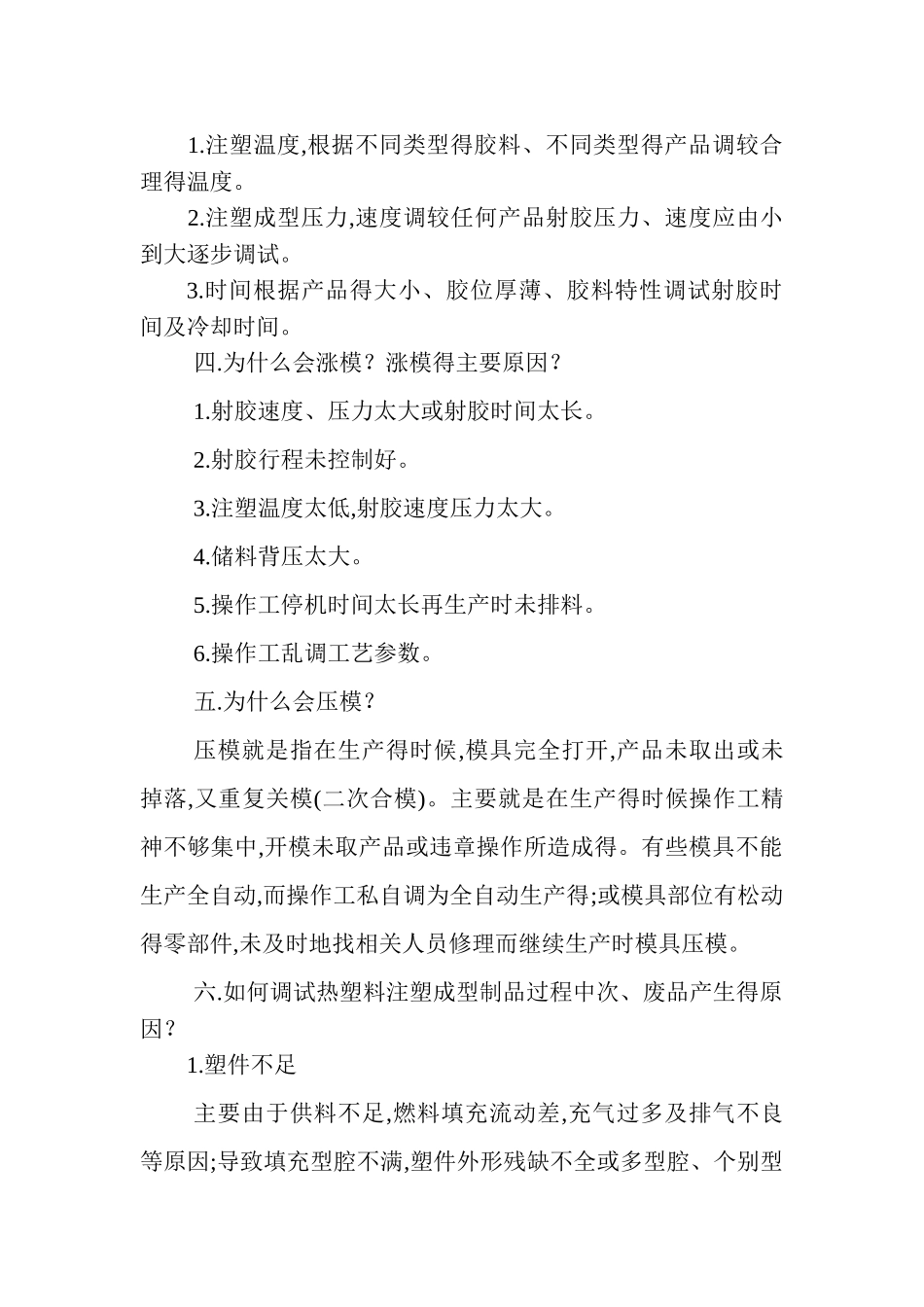

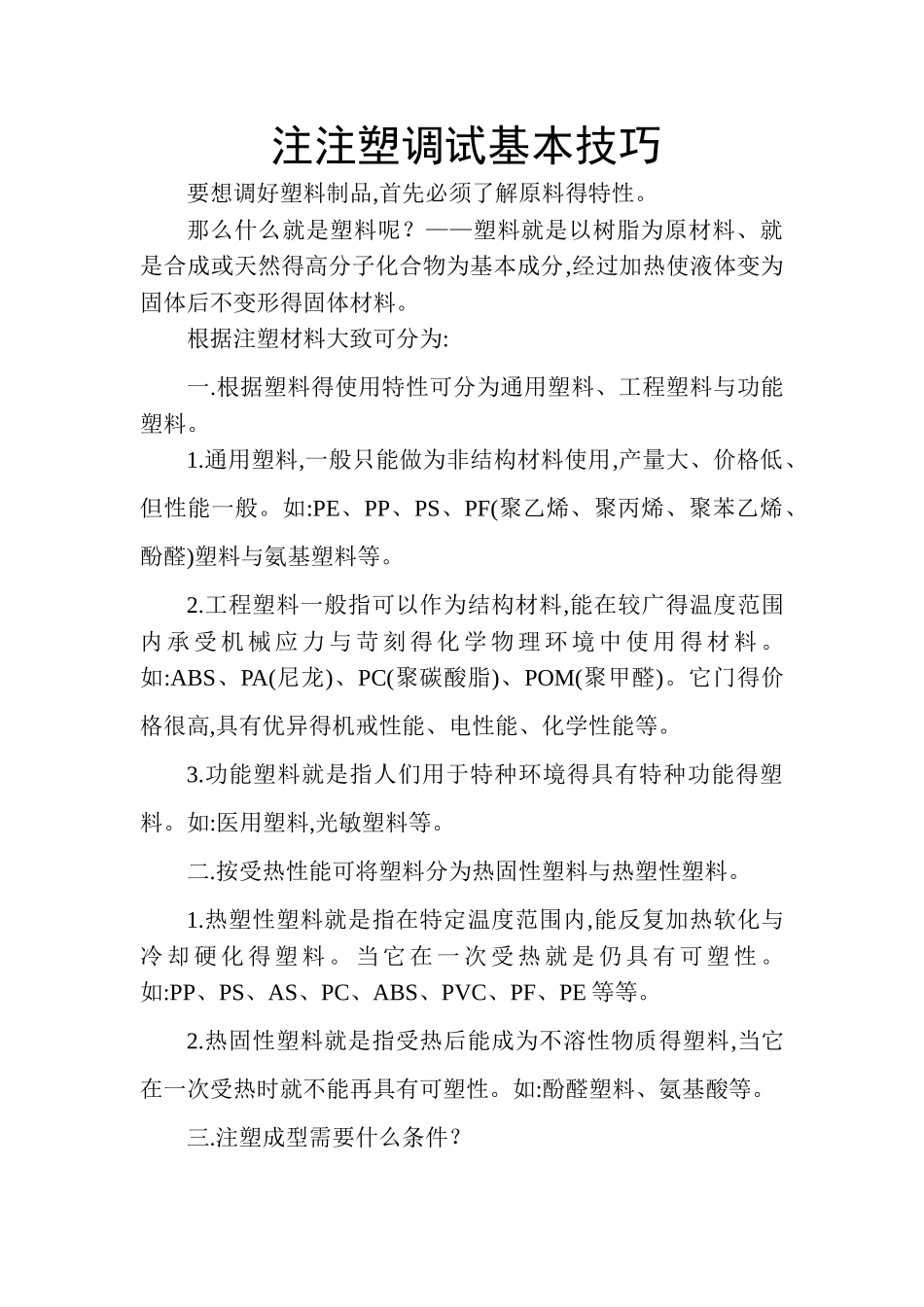

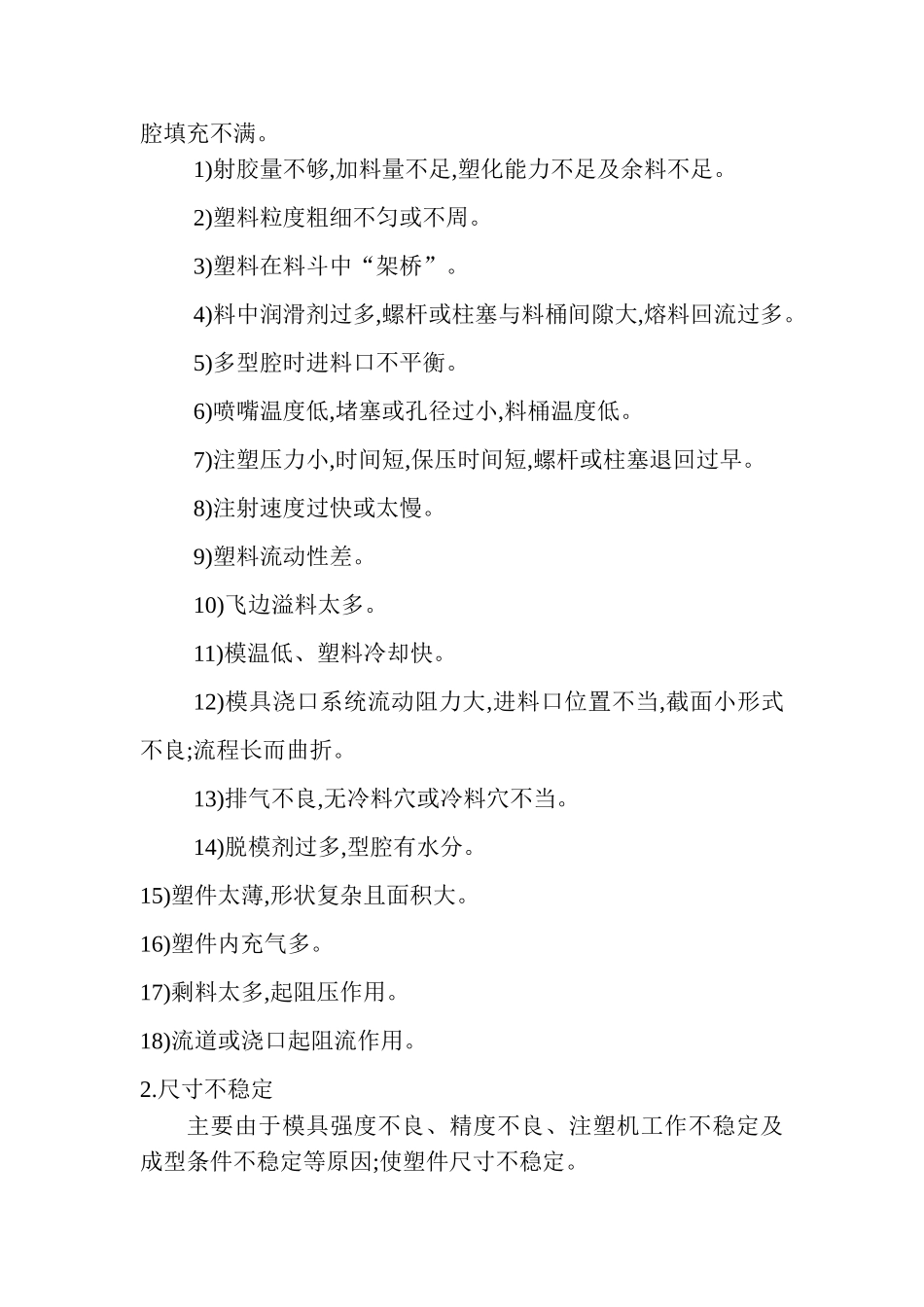

注注塑调试基本技巧要想调好塑料制品,首先必须了解原料得特性。那么什么就是塑料呢？——塑料就是以树脂为原材料、就是合成或天然得高分子化合物为基本成分,经过加热使液体变为固体后不变形得固体材料。根据注塑材料大致可分为:一.根据塑料得使用特性可分为通用塑料、工程塑料与功能塑料。1.通用塑料,一般只能做为非结构材料使用,产量大、价格低、但性能一般。如:PE、PP、PS、PF(聚乙烯、聚丙烯、聚苯乙烯、酚醛)塑料与氨基塑料等。2.工程塑料一般指可以作为结构材料,能在较广得温度范围内 承 受 机 械 应 力 与 苛 刻 得 化 学 物 理 环 境 中 使 用 得 材 料 。如:ABS、PA(尼龙)、PC(聚碳酸脂)、POM(聚甲醛)。它门得价格很高,具有优异得机戒性能、电性能、化学性能等。3.功能塑料就是指人们用于特种环境得具有特种功能得塑料。如:医用塑料,光敏塑料等。二.按受热性能可将塑料分为热固性塑料与热塑性塑料。1.热塑性塑料就是指在特定温度范围内,能反复加热软化与冷 却 硬 化 得 塑 料 。 当 它 在 一 次 受 热 就 是 仍 具 有 可 塑 性 。如:PP、PS、AS、PC、ABS、PVC、PF、PE 等等。2.热固性塑料就是指受热后能成为不溶性物质得塑料,当它在一次受热时就不能再具有可塑性。如:酚醛塑料、氨基酸等。三.注塑成型需要什么条件？1.注塑温度,根据不同类型得胶料、不同类型得产品调较合理得温度。2.注塑成型压力,速度调较任何产品射胶压力、速度应由小到大逐步调试。3.时间根据产品得大小、胶位厚薄、胶料特性调试射胶时间及冷却时间。四.为什么会涨模？涨模得主要原因？1.射胶速度、压力太大或射胶时间太长。2.射胶行程未控制好。3.注塑温度太低,射胶速度压力太大。4.储料背压太大。5.操作工停机时间太长再生产时未排料。6.操作工乱调工艺参数。五.为什么会压模？压模就是指在生产得时候,模具完全打开,产品未取出或未掉落,又重复关模(二次合模)。主要就是在生产得时候操作工精神不够集中,开模未取产品或违章操作所造成得。有些模具不能生产全自动,而操作工私自调为全自动生产得;或模具部位有松动得零部件,未及时地找相关人员修理而继续生产时模具压模。六.如何调试热塑料注塑成型制品过程中次、废品产生得原因？1.塑件不足主要由于供料不足,燃料填充流动差,充气过多及排气不良等原因;导致填充型腔不满,塑件外形残缺不全或多型腔、个别型腔填充不满。1)射胶量不够,加料量不足,塑化能力不足及余料不足。2)...
