泵站沉井监理细则

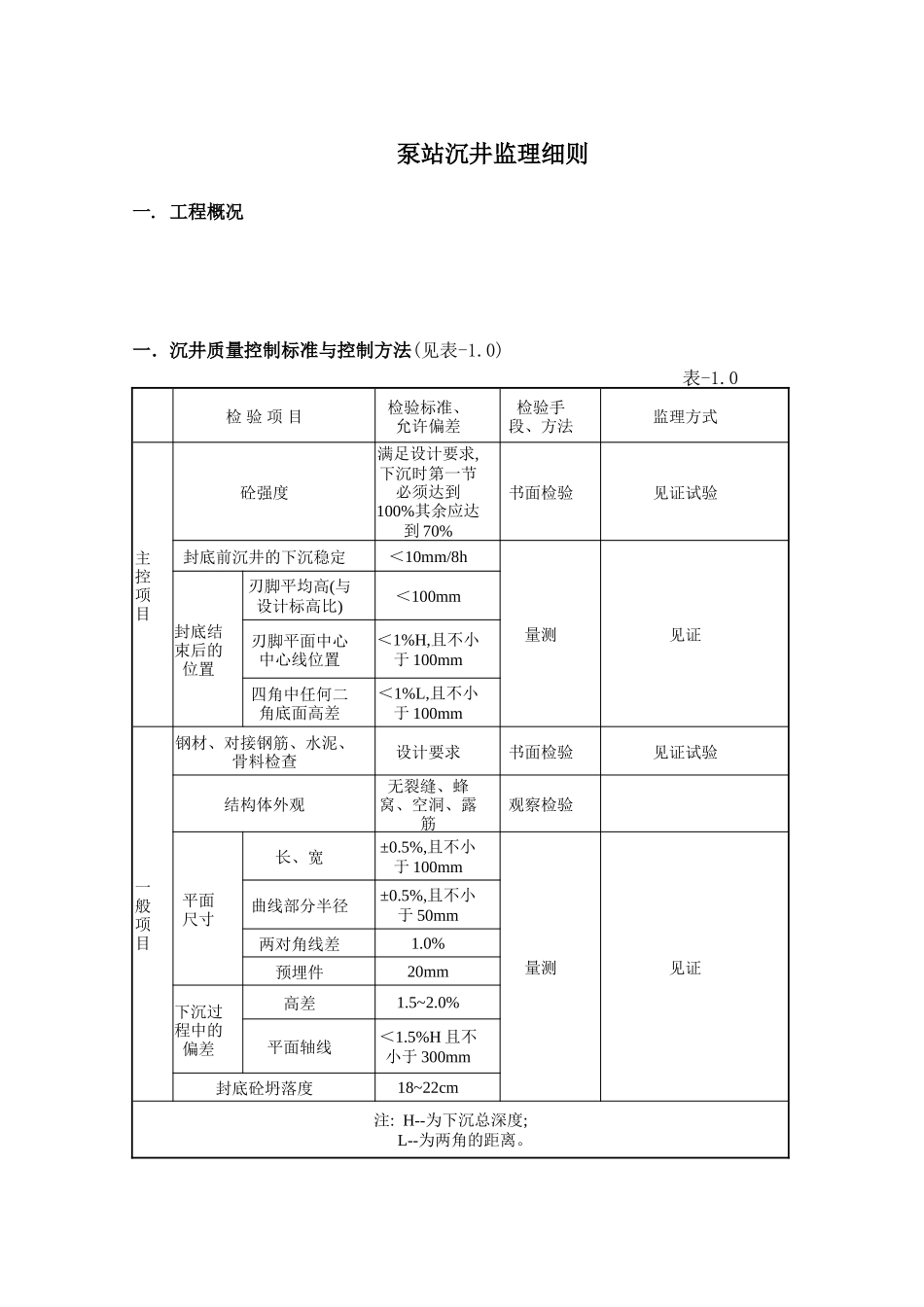

泵站沉井监理细则 一. 工程概况一．沉井质量控制标准与控制方法(见表-1.0) 表-1.0检 验 项 目检验标准、允许偏差检验手段、方法监理方式主控项目砼强度满足设计要求,下沉时第一节必须达到100%其余应达到 70%书面检验见证试验封底前沉井的下沉稳定＜10mm/8h量测见证封底结束后的位置刃脚平均高(与设计标高比)＜100mm刃脚平面中心中心线位置＜1%H,且不小于 100mm四角中任何二角底面高差＜1%L,且不小于 100mm一般项目钢材、对接钢筋、水泥、骨料检查设计要求书面检验见证试验结构体外观无裂缝、蜂窝、空洞、露筋观察检验平面尺寸长、宽±0.5%,且不小于 100mm量测见证曲线部分半径±0.5%,且不小于 50mm两对角线差1.0%预埋件20mm下沉过程中的偏差高差1.5~2.0%平面轴线＜1.5%H 且不小于 300mm封底砼坍落度18~22cm注: H--为下沉总深度; L--为两角的距离。 二.施工准备的质量控制 1. 监理工程师应熟悉地质勘察报告,了解地下水、土质情况,了解周围建(构)筑物情况。根据法律规范要求,每个沉井只少有一个钻孔,200m2 以上的沉井四角应各布置一个钻孔。 2. 审查施工单位资质,了解施工单位有无沉井专业施工业迹和经验。 3. 审查施工单位编制的沉井施工方案。审查的主要内容: (1) 审核沉井的制作分节和下沉方法, 采纳分节制作分节下沉方案时,在每次制作接高时,应对下卧层作稳定复核计算。采纳分节制作一次下沉方案时,制作的总高度不宜超过沉井短边或直径的长度,亦不应超过 12m;当高度超过 12m 时,必须有可靠的计算依据和确保稳定的技术措施; (2) 审查是否根据土层结构分布、地下水位合理确定开挖深度,一般刃脚不宜落在较差的土层上,并距地下水位 0.5m 以上; (3) 刃脚底部处理方法应考虑沉井结构、地质条件、制作高度,不论采纳何种方法,均应进行沉井制作时的稳定计算,当采纳砂垫层时,应审核换土的深度、宽度; (4) 审核沉井的下沉方案是否经济、合理、可行, 当沉井下沉所穿过的土层以及刃脚以下的土层透水性较差,地下涌水量不大时,可采纳排水挖土下沉,如地下有透水层,也可采纳井点降水、深井降水,但必须考虑对周围建筑物的影响; 当土层不稳定,涌水量很大,在井内排水挖土容易产生流砂时,应采纳水下挖土方法; (5) 下沉方案中应计算分阶段下沉系数,并根据其大小实行相应的排土方法、顺序和控制方法;采纳不排水方案时,计算下沉系数应考虑浮力的影响; (6) 审查沉井的封底方法,当采纳水下封底时,主要应审查混凝土生产、供应方...
