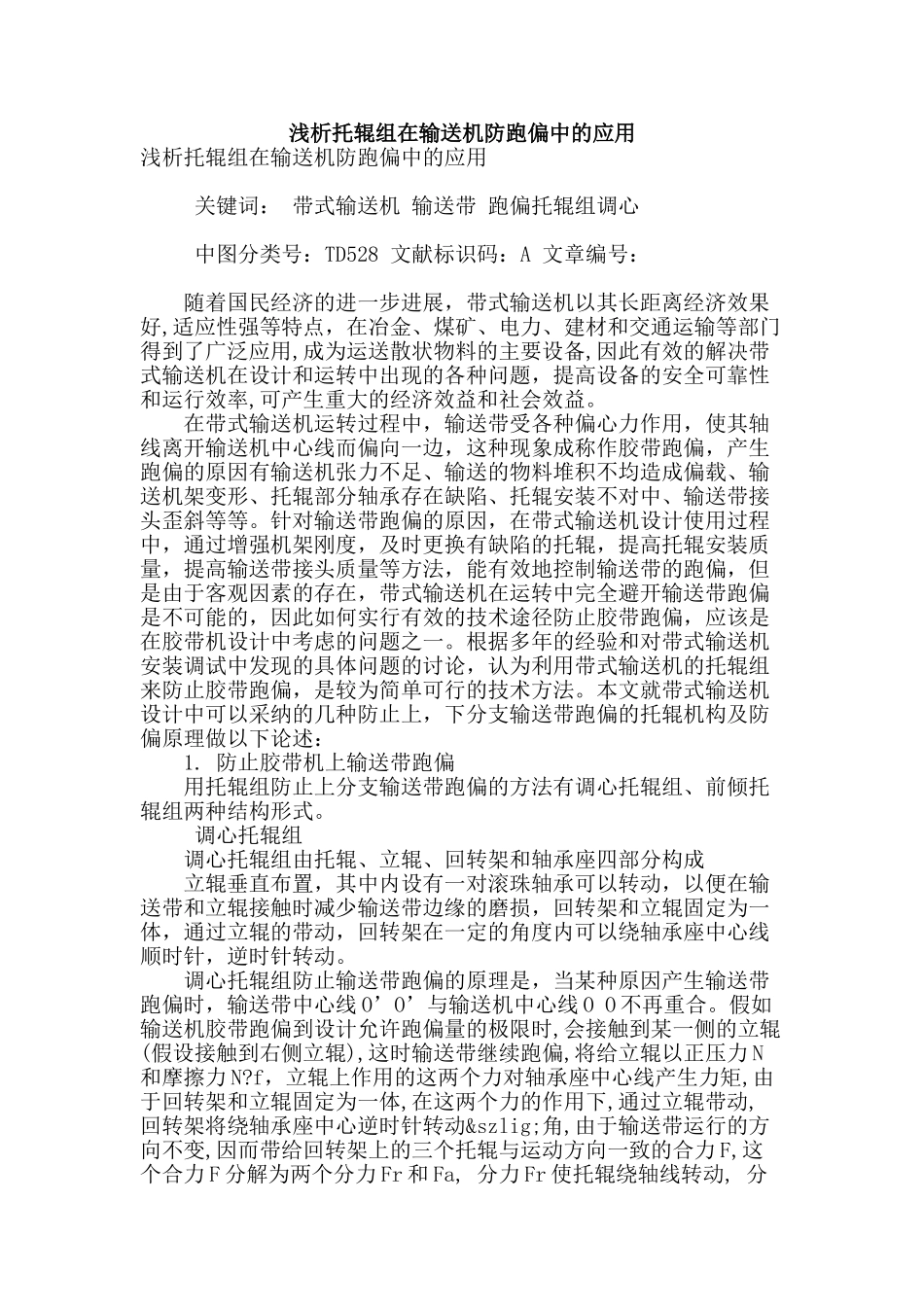

浅析托辊组在输送机防跑偏中的应用浅析托辊组在输送机防跑偏中的应用 关键词： 带式输送机 输送带 跑偏托辊组调心 中图分类号：TD528 文献标识码：A 文章编号： 随着国民经济的进一步进展，带式输送机以其长距离经济效果好,适应性强等特点，在冶金、煤矿、电力、建材和交通运输等部门得到了广泛应用,成为运送散状物料的主要设备,因此有效的解决带式输送机在设计和运转中出现的各种问题，提高设备的安全可靠性和运行效率,可产生重大的经济效益和社会效益。 在带式输送机运转过程中，输送带受各种偏心力作用，使其轴线离开输送机中心线而偏向一边，这种现象成称作胶带跑偏，产生跑偏的原因有输送机张力不足、输送的物料堆积不均造成偏载、输送机架变形、托辊部分轴承存在缺陷、托辊安装不对中、输送带接头歪斜等等。针对输送带跑偏的原因，在带式输送机设计使用过程中，通过增强机架刚度，及时更换有缺陷的托辊，提高托辊安装质量，提高输送带接头质量等方法，能有效地控制输送带的跑偏，但是由于客观因素的存在，带式输送机在运转中完全避开输送带跑偏是不可能的，因此如何实行有效的技术途径防止胶带跑偏，应该是在胶带机设计中考虑的问题之一。根据多年的经验和对带式输送机安装调试中发现的具体问题的讨论，认为利用带式输送机的托辊组来防止胶带跑偏，是较为简单可行的技术方法。本文就带式输送机设计中可以采纳的几种防止上，下分支输送带跑偏的托辊机构及防偏原理做以下论述： 1. 防止胶带机上输送带跑偏 用托辊组防止上分支输送带跑偏的方法有调心托辊组、前倾托辊组两种结构形式。 调心托辊组 调心托辊组由托辊、立辊、回转架和轴承座四部分构成 立辊垂直布置，其中内设有一对滚珠轴承可以转动，以便在输送带和立辊接触时减少输送带边缘的磨损，回转架和立辊固定为一体，通过立辊的带动，回转架在一定的角度内可以绕轴承座中心线顺时针，逆时针转动。 调心托辊组防止输送带跑偏的原理是，当某种原因产生输送带跑偏时，输送带中心线 O’O’与输送机中心线 O O 不再重合。假如输送机胶带跑偏到设计允许跑偏量的极限时,会接触到某一侧的立辊(假设接触到右侧立辊),这时输送带继续跑偏,将给立辊以正压力 N和摩擦力 N?f，立辊上作用的这两个力对轴承座中心线产生力矩,由于回转架和立辊固定为一体,在这两个力的作用下,通过立辊带动, 回转架将绕轴承座中心逆时针转动ß角,由于输送带运行的方向不变,因而带给回转架上的...
