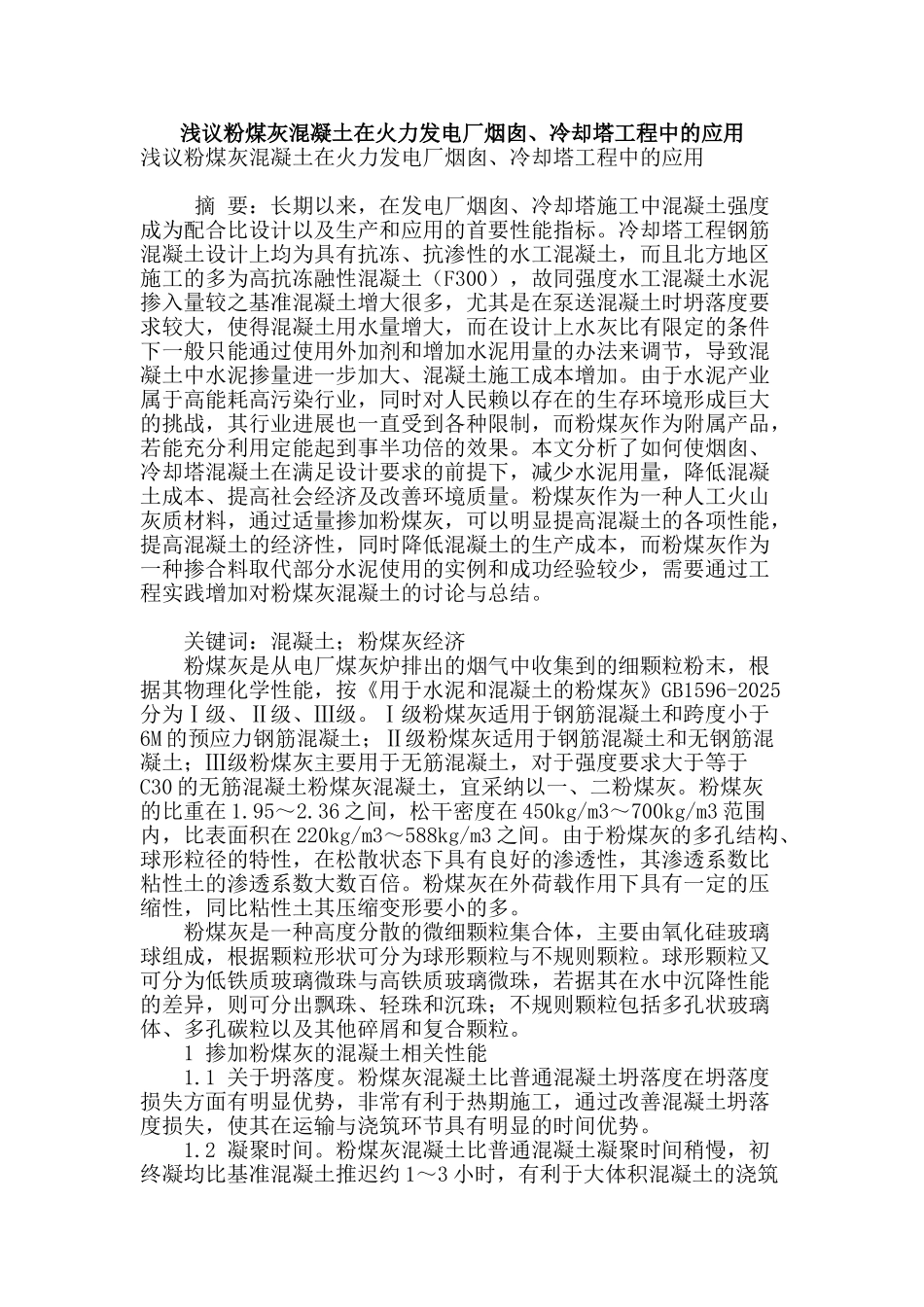

浅议粉煤灰混凝土在火力发电厂烟囱、冷却塔工程中的应用浅议粉煤灰混凝土在火力发电厂烟囱、冷却塔工程中的应用 摘 要：长期以来，在发电厂烟囱、冷却塔施工中混凝土强度成为配合比设计以及生产和应用的首要性能指标。冷却塔工程钢筋混凝土设计上均为具有抗冻、抗渗性的水工混凝土，而且北方地区施工的多为高抗冻融性混凝土（F300），故同强度水工混凝土水泥掺入量较之基准混凝土增大很多，尤其是在泵送混凝土时坍落度要求较大，使得混凝土用水量增大，而在设计上水灰比有限定的条件下一般只能通过使用外加剂和增加水泥用量的办法来调节，导致混凝土中水泥掺量进一步加大、混凝土施工成本增加。由于水泥产业属于高能耗高污染行业，同时对人民赖以存在的生存环境形成巨大的挑战，其行业进展也一直受到各种限制，而粉煤灰作为附属产品，若能充分利用定能起到事半功倍的效果。本文分析了如何使烟囱、冷却塔混凝土在满足设计要求的前提下，减少水泥用量，降低混凝土成本、提高社会经济及改善环境质量。粉煤灰作为一种人工火山灰质材料，通过适量掺加粉煤灰，可以明显提高混凝土的各项性能，提高混凝土的经济性，同时降低混凝土的生产成本，而粉煤灰作为一种掺合料取代部分水泥使用的实例和成功经验较少，需要通过工程实践增加对粉煤灰混凝土的讨论与总结。 关键词：混凝土；粉煤灰经济 粉煤灰是从电厂煤灰炉排出的烟气中收集到的细颗粒粉末，根据其物理化学性能，按《用于水泥和混凝土的粉煤灰》GB1596-2025分为Ⅰ级、Ⅱ级、Ⅲ级。Ⅰ级粉煤灰适用于钢筋混凝土和跨度小于6M 的预应力钢筋混凝土；Ⅱ级粉煤灰适用于钢筋混凝土和无钢筋混凝土；Ⅲ级粉煤灰主要用于无筋混凝土，对于强度要求大于等于C30 的无筋混凝土粉煤灰混凝土，宜采纳以一、二粉煤灰。粉煤灰的比重在 1.95～2.36 之间，松干密度在 450kg/m3～700kg/m3 范围内，比表面积在 220kg/m3～588kg/m3 之间。由于粉煤灰的多孔结构、球形粒径的特性，在松散状态下具有良好的渗透性，其渗透系数比粘性土的渗透系数大数百倍。粉煤灰在外荷载作用下具有一定的压缩性，同比粘性土其压缩变形要小的多。 粉煤灰是一种高度分散的微细颗粒集合体，主要由氧化硅玻璃球组成，根据颗粒形状可分为球形颗粒与不规则颗粒。球形颗粒又可分为低铁质玻璃微珠与高铁质玻璃微珠，若据其在水中沉降性能的差异，则可分出飘珠、轻珠和沉珠；不规则颗粒包括多孔状玻璃体、多孔碳粒以及其他碎屑和复合颗粒。 1...
