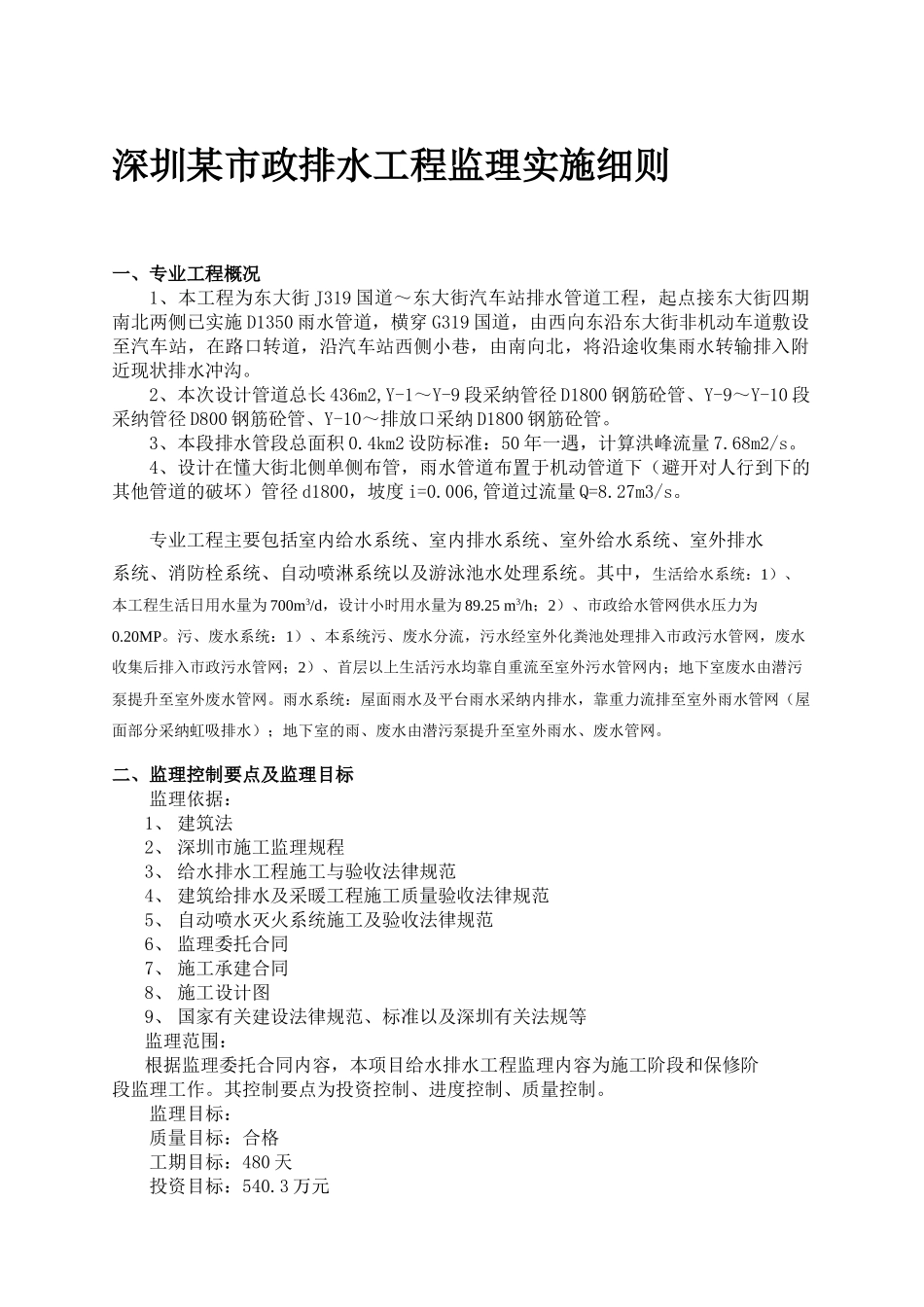

深圳某市政排水工程监理实施细则一、专业工程概况1、本工程为东大街 J319 国道～东大街汽车站排水管道工程，起点接东大街四期南北两侧已实施 D1350 雨水管道，横穿 G319 国道，由西向东沿东大街非机动车道敷设至汽车站，在路口转道，沿汽车站西侧小巷，由南向北，将沿途收集雨水转输排入附近现状排水冲沟。2、本次设计管道总长 436m2,Y-1～Y-9 段采纳管径 D1800 钢筋砼管、Y-9～Y-10 段采纳管径 D800 钢筋砼管、Y-10～排放口采纳 D1800 钢筋砼管。3、本段排水管段总面积 0.4km2 设防标准：50 年一遇，计算洪峰流量 7.68m2/s。4、设计在懂大街北侧单侧布管，雨水管道布置于机动管道下（避开对人行到下的其他管道的破坏）管径 d1800，坡度 i=0.006,管道过流量 Q=8.27m3/s。 专业工程主要包括室内给水系统、室内排水系统、室外给水系统、室外排水系统、消防栓系统、自动喷淋系统以及游泳池水处理系统。其中，生活给水系统：1）、本工程生活日用水量为 700m3/d，设计小时用水量为 89.25 m3/h；2）、市政给水管网供水压力为0.20MP。污、废水系统：1）、本系统污、废水分流，污水经室外化粪池处理排入市政污水管网，废水收集后排入市政污水管网；2）、首层以上生活污水均靠自重流至室外污水管网内；地下室废水由潜污泵提升至室外废水管网。雨水系统：屋面雨水及平台雨水采纳内排水，靠重力流排至室外雨水管网（屋面部分采纳虹吸排水）；地下室的雨、废水由潜污泵提升至室外雨水、废水管网。二、监理控制要点及监理目标监理依据：1、 建筑法2、 深圳市施工监理规程3、 给水排水工程施工与验收法律规范4、 建筑给排水及采暖工程施工质量验收法律规范5、 自动喷水灭火系统施工及验收法律规范6、 监理委托合同7、 施工承建合同8、 施工设计图9、 国家有关建设法律规范、标准以及深圳有关法规等监理范围：根据监理委托合同内容，本项目给水排水工程监理内容为施工阶段和保修阶段监理工作。其控制要点为投资控制、进度控制、质量控制。监理目标：质量目标：合格工期目标：480 天投资目标：540.3 万元三、监理工作流程 1、材料质量检验监理程序见图一 2、工序交接检验监理程序见图二 3、室内给排水工程监理程序见图三4、室外给水工程监理程序见图四5、室外排水工程监理程序见图五 图一 材料质量检验程序图不合格 不合格 图二 工序交接检验程序图工序施工完毕 返 工施工单位 自检通知监理工程师检查会同现场检查...
