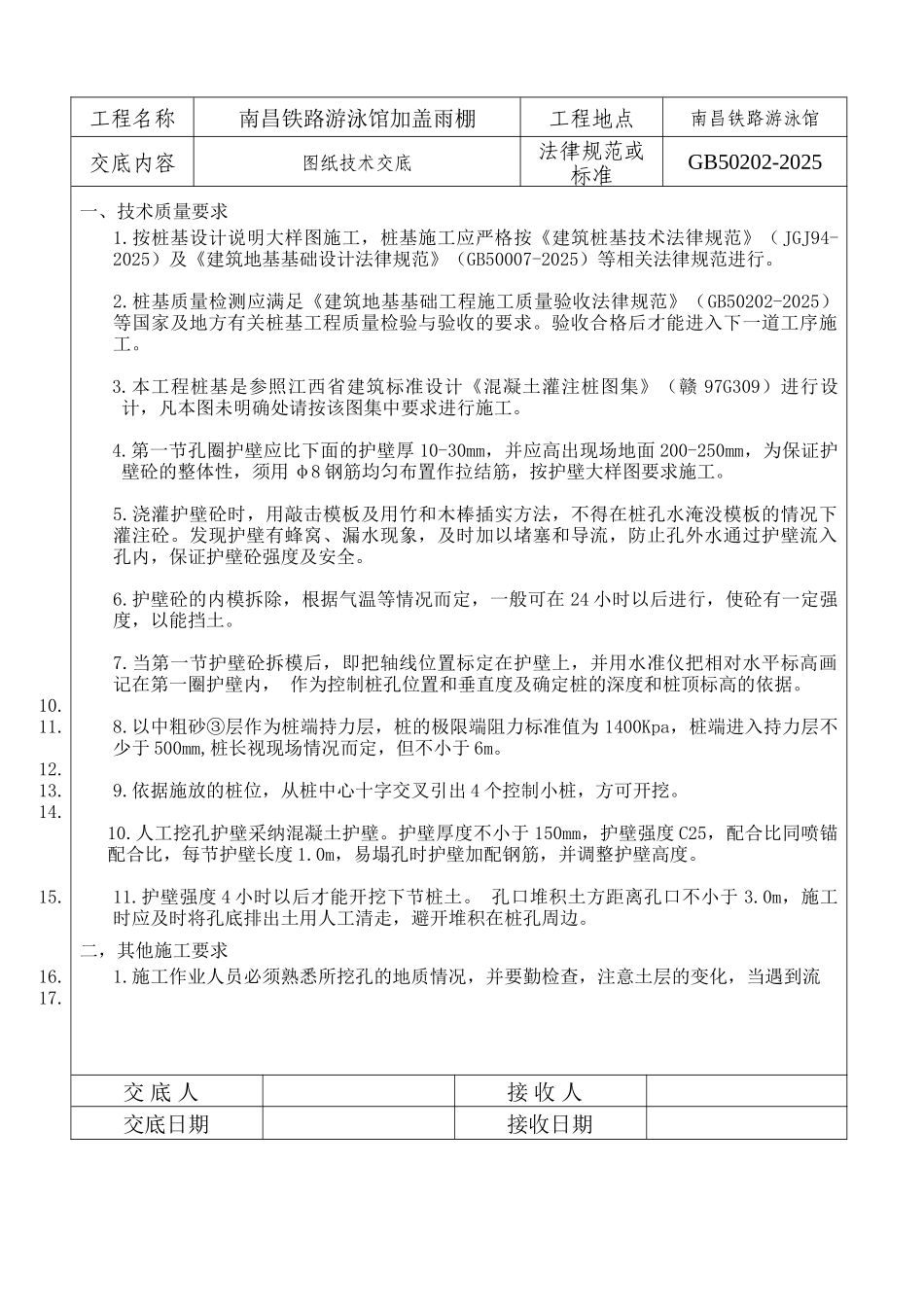

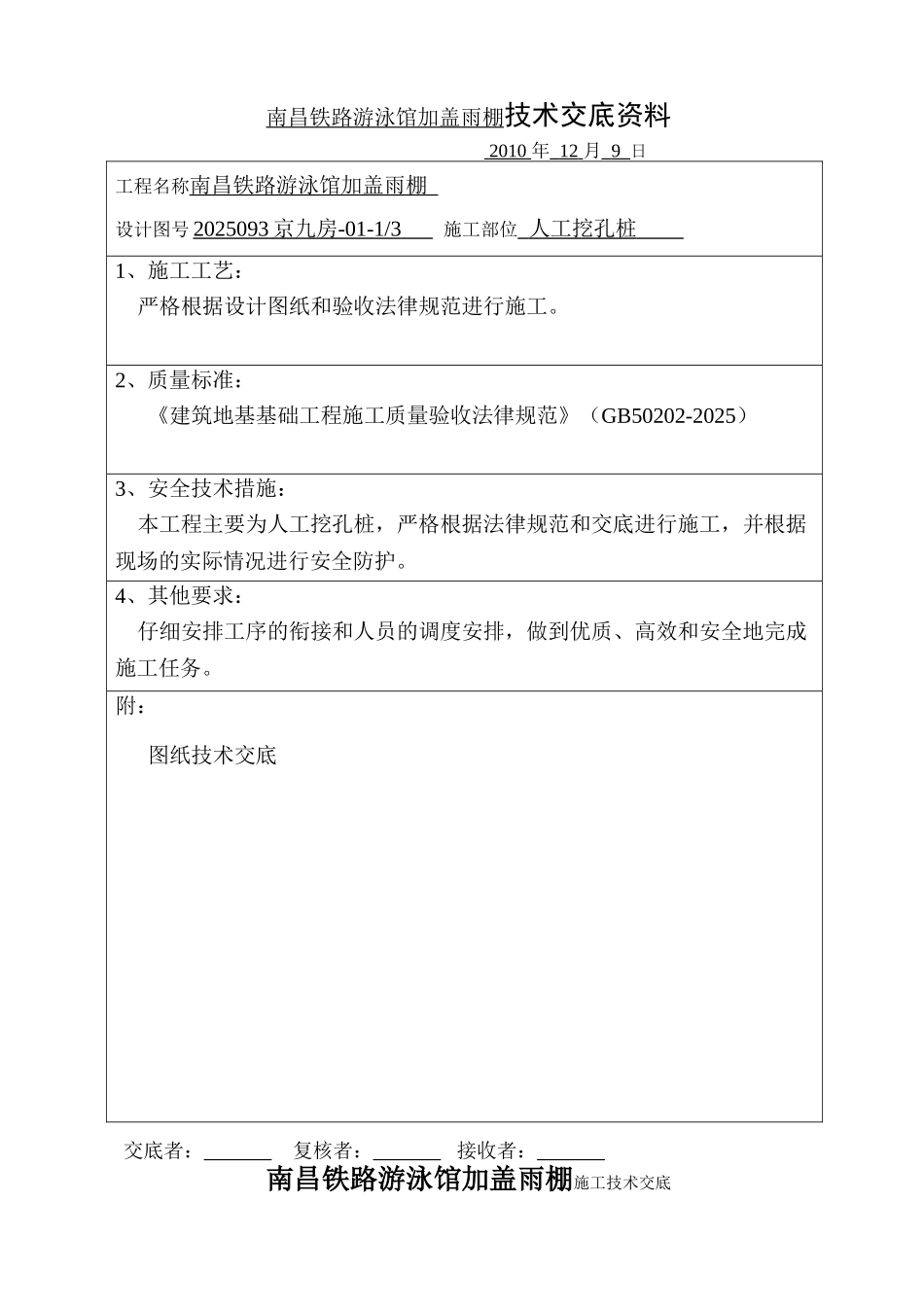

南昌铁路游泳馆加盖雨棚技术交底资料 2010 年 12 月 9 日工程名称南昌铁路游泳馆加盖雨棚 设计图号 2025093 京九房 -01-1/3 施工部位 人工挖孔桩 1、施工工艺： 严格根据设计图纸和验收法律规范进行施工。2、质量标准：《建筑地基基础工程施工质量验收法律规范》（GB50202-2025）3、安全技术措施： 本工程主要为人工挖孔桩，严格根据法律规范和交底进行施工，并根据现场的实际情况进行安全防护。4、其他要求： 仔细安排工序的衔接和人员的调度安排，做到优质、高效和安全地完成施工任务。附：图纸技术交底交底者： 复核者： 接收者： 南昌铁路游泳馆加盖雨棚施工技术交底工程名称南昌铁路游泳馆加盖雨棚工程地点南昌铁路游泳馆交底内容图纸技术交底法律规范或标准GB50202-2025一、技术质量要求1.按桩基设计说明大样图施工，桩基施工应严格按《建筑桩基技术法律规范》（JGJ94-2025）及《建筑地基基础设计法律规范》（GB50007-2025）等相关法律规范进行。2.桩基质量检测应满足《建筑地基基础工程施工质量验收法律规范》（GB50202-2025）等国家及地方有关桩基工程质量检验与验收的要求。验收合格后才能进入下一道工序施工。3.本工程桩基是参照江西省建筑标准设计《混凝土灌注桩图集》（赣 97G309）进行设计，凡本图未明确处请按该图集中要求进行施工。4.第一节孔圈护壁应比下面的护壁厚 10-30mm，并应高出现场地面 200-250mm，为保证护壁砼的整体性，须用 φ8 钢筋均匀布置作拉结筋，按护壁大样图要求施工。5.浇灌护壁砼时，用敲击模板及用竹和木棒插实方法，不得在桩孔水淹没模板的情况下灌注砼。发现护壁有蜂窝、漏水现象，及时加以堵塞和导流，防止孔外水通过护壁流入孔内，保证护壁砼强度及安全。6.护壁砼的内模拆除，根据气温等情况而定，一般可在 24 小时以后进行，使砼有一定强度，以能挡土。7.当第一节护壁砼拆模后，即把轴线位置标定在护壁上，并用水准仪把相对水平标高画记在第一圈护壁内， 作为控制桩孔位置和垂直度及确定桩的深度和桩顶标高的依据。10.11.8.以中粗砂③层作为桩端持力层，桩的极限端阻力标准值为 1400Kpa，桩端进入持力层不少于 500mm,桩长视现场情况而定，但不小于 6m。12.13.9.依据施放的桩位，从桩中心十字交叉引出 4 个控制小桩，方可开挖。14.10.人工挖孔护壁采纳混凝土护壁。护壁厚度不小于 150mm，护壁强度 C25，配合比同喷锚配合比，每节护壁长度 1.0m，易塌孔时护壁加配钢筋...
