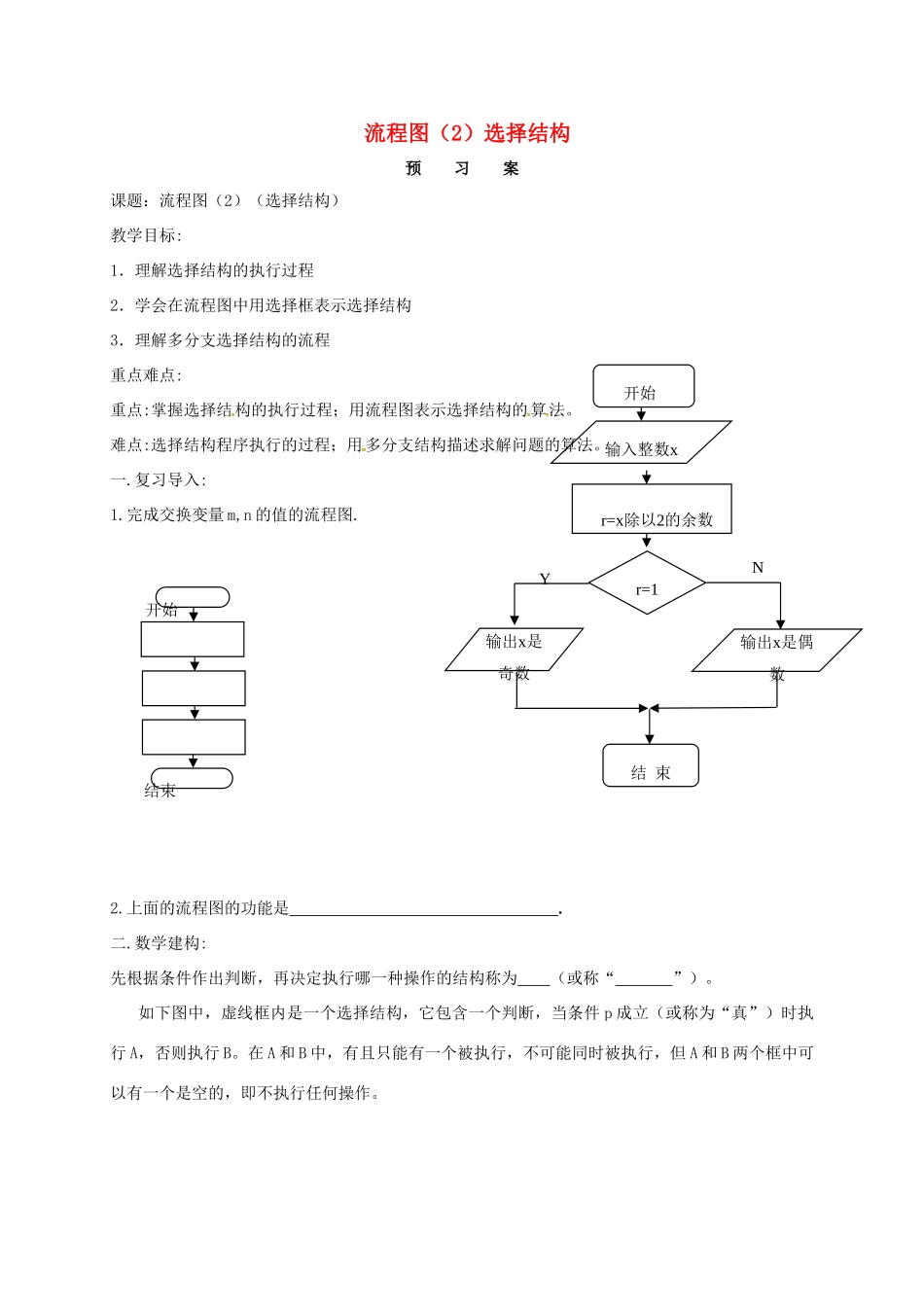

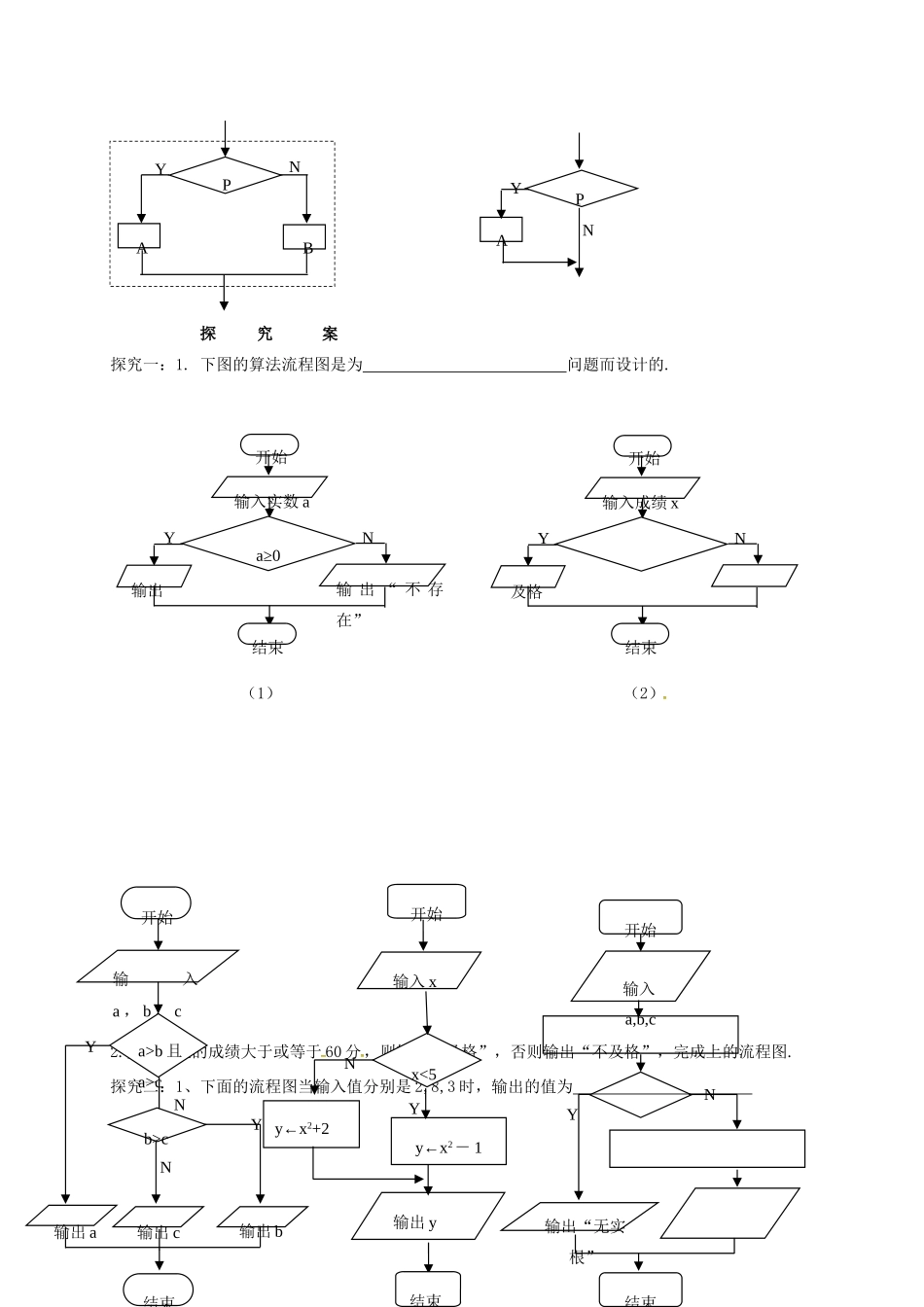

结束开始 流程图（2）选择结构预 习 案课题：流程图（2）（选择结构）教学目标:1．理解选择结构的执行过程2．学会在流程图中用选择框表示选择结构3．理解多分支选择结构的流程重点难点:重点:掌握选择结构的执行过程；用流程图表示选择结构的算法。难点:选择结构程序执行的过程；用多分支结构描述求解问题的算法。一.复习导入:1.完成交换变量 m,n 的值的流程图.2.上面的流程图的功能是 .二.数学建构:先根据条件作出判断，再决定执行哪一种操作的结构称为 （或称“ ”）。如下图中，虚线框内是一个选择结构，它包含一个判断，当条件 p 成立（或称为“真”）时执行 A，否则执行 B。在 A 和 B 中，有且只能有一个被执行，不可能同时被执行，但 A 和 B 两个框中可以有一个是空的，即不执行任何操作。开始 输入整数xr=1输出x是奇数输出x是偶数结 束YNr=x除以2的余数 探 究 案探究一：1. 下图的算法流程图是为 问题而设计的. （1） （2）2.如果考生的成绩大于或等于 60 分，则输出“及格”，否则输出“不及格”，完成上的流程图.探究二：1、下面的流程图当输入值分别是 2,8,3 时，输出的值为 NYPABYPAN开始输入a ， b ， ca>b 且a>cb>cYNYN输出 a输出 c输出 b结束开始输入成绩 xYN及格结束开始输入实数 aa≥0YN输出输 出 “ 不 存在”结束开始y←x2－ 1y←x2+2x<5N输出 yY输入 x结束开始输入a,b,c结束YN输出“无实根”（1） （2） （3）2、上面是一个算法的流程图，当输入的值为 3 时,输出的结果为 3、完成下面的流程图：.完成下面的解一元二次方程 ax2+bx+c=0 的流程图.
