电力负荷的分级及其对供电电源的要求

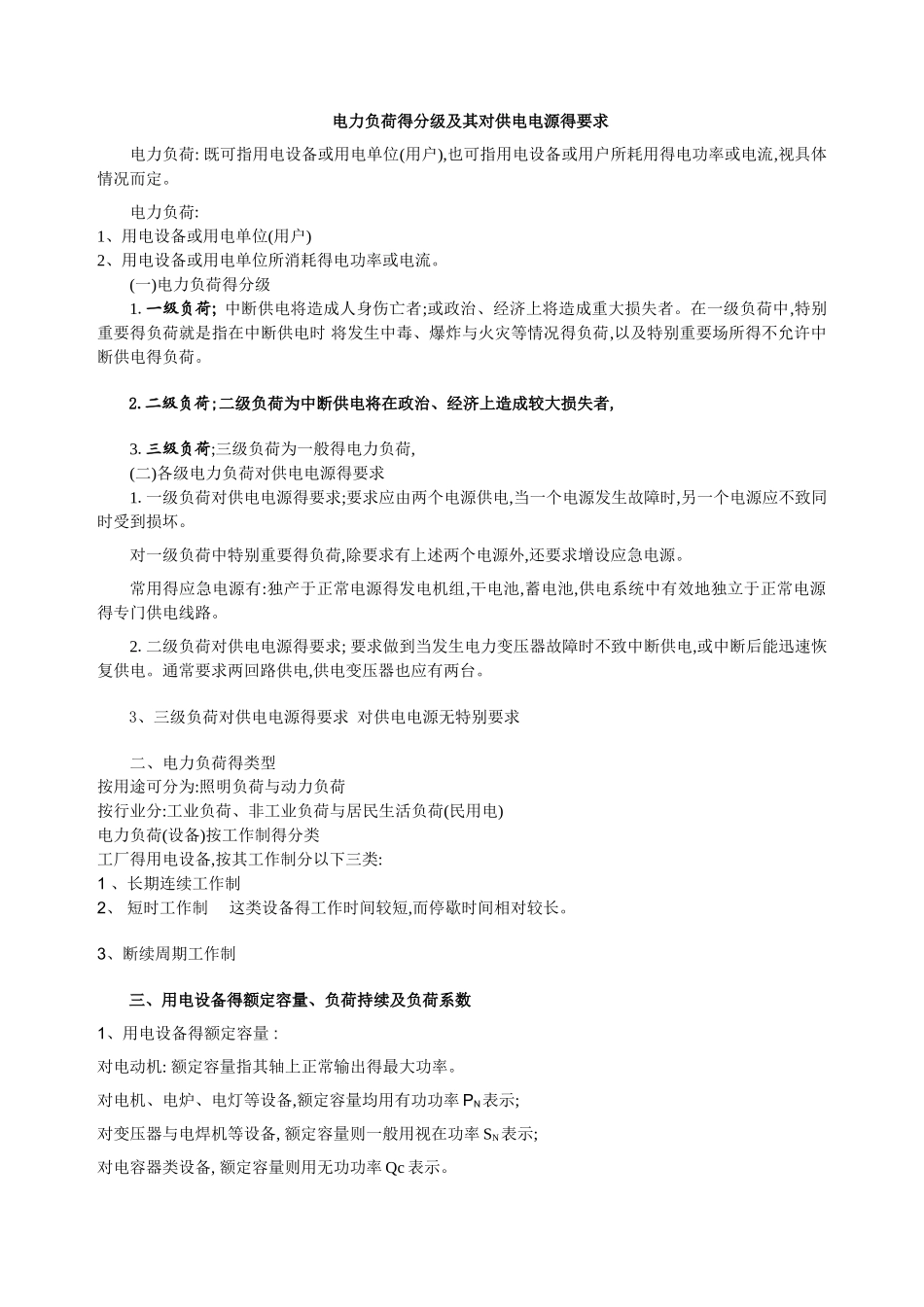

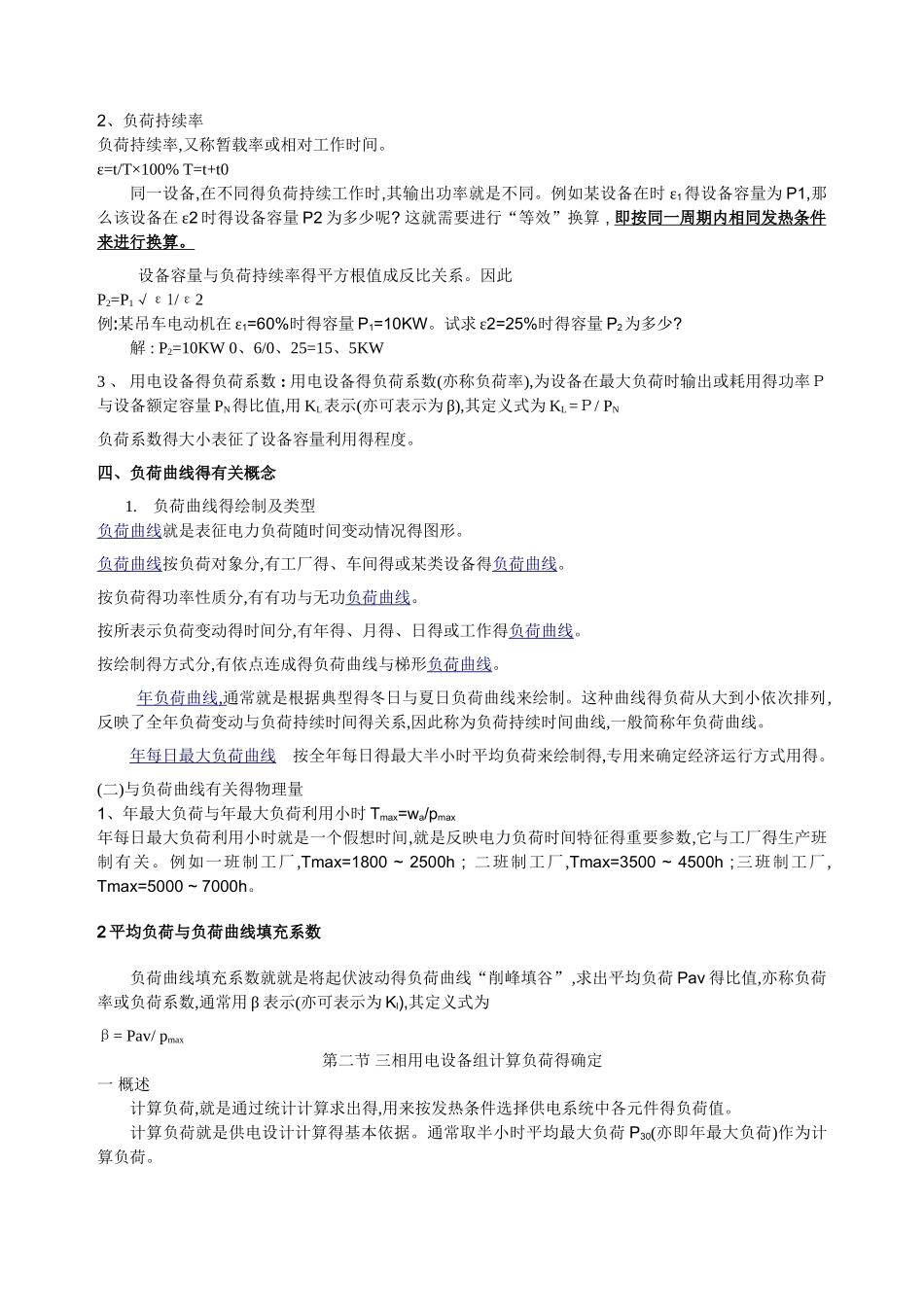

电力负荷得分级及其对供电电源得要求电力负荷: 既可指用电设备或用电单位(用户),也可指用电设备或用户所耗用得电功率或电流,视具体情况而定。电力负荷: 1、用电设备或用电单位(用户)2、用电设备或用电单位所消耗得电功率或电流。 (一)电力负荷得分级 1.一级负荷; 中断供电将造成人身伤亡者;或政治、经济上将造成重大损失者。在一级负荷中,特别重要得负荷就是指在中断供电时 将发生中毒、爆炸与火灾等情况得负荷,以及特别重要场所得不允许中断供电得负荷。 2.二级负荷;二级负荷为中断供电将在政治、经济上造成较大损失者, 3.三级负荷;三级负荷为一般得电力负荷, (二)各级电力负荷对供电电源得要求 1.一级负荷对供电电源得要求;要求应由两个电源供电,当一个电源发生故障时,另一个电源应不致同时受到损坏。 对一级负荷中特别重要得负荷,除要求有上述两个电源外,还要求增设应急电源。 常用得应急电源有:独产于正常电源得发电机组,干电池,蓄电池,供电系统中有效地独立于正常电源得专门供电线路。 2.二级负荷对供电电源得要求; 要求做到当发生电力变压器故障时不致中断供电,或中断后能迅速恢复供电。通常要求两回路供电,供电变压器也应有两台。 3、三级负荷对供电电源得要求 对供电电源无特别要求 二、电力负荷得类型按用途可分为:照明负荷与动力负荷按行业分:工业负荷、非工业负荷与居民生活负荷(民用电)电力负荷(设备)按工作制得分类工厂得用电设备,按其工作制分以下三类:1 、长期连续工作制2、 短时工作制 这类设备得工作时间较短,而停歇时间相对较长。3、断续周期工作制三、用电设备得额定容量、负荷持续及负荷系数1、用电设备得额定容量 :对电动机: 额定容量指其轴上正常输出得最大功率。对电机、电炉、电灯等设备,额定容量均用有功功率 PN表示;对变压器与电焊机等设备, 额定容量则一般用视在功率 SN表示;对电容器类设备, 额定容量则用无功功率 Qc 表示。2、负荷持续率负荷持续率,又称暂载率或相对工作时间。ε=t/T×100% T=t+t0同一设备,在不同得负荷持续工作时,其输出功率就是不同。例如某设备在时 ε1得设备容量为 P1,那么该设备在 ε2 时得设备容量 P2 为多少呢? 这就需要进行“等效”换算 , 即按同一周期内相同发热条件来进行换算。设备容量与负荷持续率得平方根值成反比关系。因此P2=P1√ε1/ε2例:某吊车电动机在 ε1=60%时得容量 P1=10KW。试求 ε2=25%时得容量 P2为多少?解 : P2=10KW 0、6/0...
